Федеральное агентство по образованию
Государственное образовательное учреждение высшего
Профессионального образования
«ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Наименование института: Электротехнический
Направление: 140610 “Электрооборудование и электрохозяйство
горных и нефтегазовых предприятий, организаций и учреждений”
Наименование кафедры: “Электрические станции”
Курсовая работа:
Расчет трехфазного и несимметричного короткого замыкания в сложной электрической сети
Исполнитель:
студент группы 9А77 _________________ Реттлинг А.А.
(подпись)
_________
(дата)
Руководитель:
доцент, кандидат техн. наук _________________ Заподовников К.И.
(подпись)
_________
(дата)
Томск – 2010 г.
Содержание:
Исходные данные………………………………………………………………..3
Расчет трехфазного КЗ в сложной электрической системе…………...………5
Расчет параметров схемы замещения…………………………………………..7
Преобразование схемы замещения…………………………………………….10
Расчет параметров аварийного режима для момента времени t=0.2с……….14
Расчет токораспределения и остаточных напряжений в узлах……………...16
Расчет параметров аварийного режима для начального момента времени…19
Расчет несимметричного КЗ в сложной электрической системе …………...20
Схема замещения прямой последовательности……………………………….20
Схема замещения обратной последовательности …………………………….24
Схема замещения нулевой последовательности………………………………25
Расчет параметров аварийного режима для начального момента t=0с……...26
Векторные диаграммы ………………………………………………………......29
Список использованной литературы…………………………………………...31
Исходные данные:
Параметры турбогенераторов ТГ1-ТГ3:
Тип |
|
|
|
|
cos |
Параметры системы: |
||
|
|
|||||||
ТВФ-63-2 |
78,75 |
10,5 |
0,153 |
0,433 |
0,8 |
215 |
2600 |
Параметры трансформаторов Т1 и Т2:
Тип |
, МВА |
|
|
|
ТДЦН-200000/121 |
200 |
121 |
11 |
10.5 |
Параметры автотрансформаторов АТ4 и АТ5:
Тип |
, МВА |
, кВ |
|
, кВ |
В-С, % |
В-Н, % |
С-Н, % |
АТДТН-200000/230 |
200 |
230 |
121 |
11 |
11 |
32 |
20 |
Параметры синхронного двигателя СД-1:
Тип |
, МВА |
|
|
кА |
cos |
СТМ-6000-2 |
5,55 |
10 |
10,1 |
0,32 |
0,9 |
Параметры реактора ЛР:
Тип |
, МВА |
, кВ |
|
РБГ-10-1600-0,35 |
1,6 |
10 |
0,35 |
Параметры трансформатора Т3:
Тип |
, МВА |
, кВ |
, кВ |
В-С, % |
ТМ-6300/115 |
6,3 |
115 |
6,6 |
10.5 |
Параметры асинхронного двигателя АД-2:
Тип |
, МВА |
|
|
кА |
cos |
АТД-4000 |
4,4 |
10 |
6,3 о.е. |
0,423 |
0,91 |
Параметры нагрузки Н1: =60 МВА
Параметры ЛЭП: Л1 = 15 км, Л2= 45 км, Л3= 25 км, Л4 = 60 км, Л5 = 20 км.
Примечание:
индуктивное сопротивление ЛЭП
=
0,4 Ом/км.
Исполнение линий: Л1, Л2, Л3 – одноцепные со стальным тросом;
Л4 – двухцепная с хорошо проводящим тросом;
Л5 – одноцепная без троса.

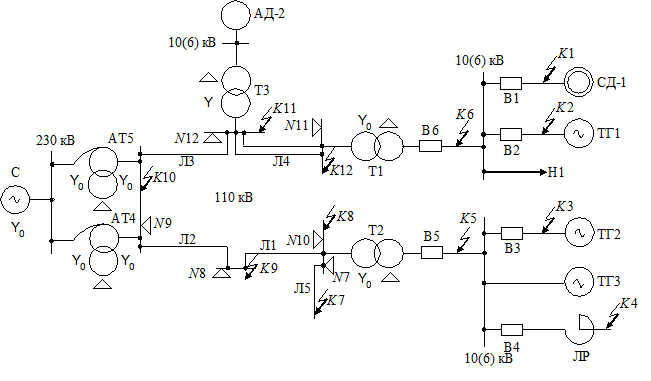

Рисунок 1 Исходная схема ЭС.
