1.6 Методика и последовательность измерений параметров электропитающих устройств

Измерения параметров электропитающих устройств про­изводятся в следующем порядке:

1. Производится осмотр монтажа, особенно в местах под­соединений, качество паек, надежности контактов. Проверя­ется нагрев моточных изделий после включения электропи- тающего устройства на 30 минут.

2. Измеряется сопротивление изоляции токопроводящих цепей, между изолированными целями и корпусом. Измере­ния производятся индукторным мегомметром, рассчитанным на напряжение 500—1000 В. Сопротивление изоляции токо- ведущих цепей должно быть не менее 10 МОм. Проверяет­ся оно 1 раз в три года.

3. Проверяется электрический режим электропитающего устройства:

• напряжение электропитания измеряется многопре­дельным ампер-вольтметром подключенным к клеммам;

• напряжение холостого хода на выходе выпрямителя измеряется многопредельным ампер-вольтметром, подключен­ным к клеммам « + » и «—» на плате выпрямительного уст­ройства. При измерениях U_хх токопроводящие провода от клемм « + » и «—» отсоединяются;

• номинальный выпрямленный ток и напряжение на на­грузке измеряется прибором постоянного тока с на­бором шунтов на напряжение 75 мВ и токи 75 А, 150 А, 300 А. Шунт R_шподключается в разрыв минусового провода нагрузки, а приборU1параллельноR_m,как показано на рис. 10.

Шунт подбирается так, чтобы его номиналь­ный ток I_ш был близок к выпрямленному току выпрямителя. Ток нагрузки I_н определяется по формуле:

I_н= I_шU1 / 75,

гдеI_ш — номинальный ток шунта, A; U1— показания при­бора (ламповоговольтметра постоянного тока или ампер­вольтметра), мВ.

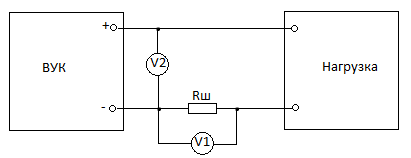

Рис. 10. Схема подключения приборов для измерения номинального выпрямленного тока и напряжения на на­грузке.

— коэффициент пульсаций, измеряется при помощи из­мерителя пульсаций, подключенного параллельно шунтуR_ш.Перед подачей на вход измерителя пульсаций напряжения необходимо предварительно поставить переключатель рода работы в положение V'ср. При подаче напряжения ус­тановите поворотом ручки потенциометра V'cpвеличину на­пряжения примерно 15 мВ. Для измерения величины коэф­фициента пульсаций переключатель рода работы поставьте в положение е, а три переключателя в исходное положение N= 0. Измеряя числоN,вращением ручек переключателей (начиная с крайней слева), стрелку милливольтметра уста­новите на ноль, а затем после успокаивания стрелки прочи­тайте N против отметки N—N₀ и по шкале-таблице прибора определите коэффициент пульсаций.

Коэффициент пульсаций также можно измерить флюктометром L-4-006, подключенным параллельно измерительному шунту. Коэффициент пульсаций определяется по инструкции к прибору.

Вопросы для самопроверки

1. В чем сущность субъективного метода контроля усилительного устройства? Каковы его достоинства и недостатки?

2. Укажите достоинства и недостатки объективного метода контроля.

3. Почему при контроле усилителей предпочитают измерять напря­жения, а не токи?Вкакихслучаях измеряют токи?

4. Ч то называют рабочей картой электрических режимов работы?
