1.4 Методика и последовательность проверки сквозного тракта звуковоспроизведения

Сквозной контроль тракта звуковоспроизведения включа­ет испытания звуковой части кинопроектора и электроакус­тического тракта, которые проводятся одновременно. Для этой цели служат специальные контрольные фильмы, один из которых 35КФФЭ-Э — 35-мм эксплуатационный фотографи­ческий звуковой контрольный фильм. Он предназначен для эксплуатационного контроля и регулировки кинотехнологи­ческого и звуковоспроизводящего оборудования.

В комплект контрольного фильма входят:

1. Контрольный фильм ЗБКФФЗ-Э.

2. Фонограмма «Маяк».

3. Фонограмма «Растр-7100 Гц».

4. Фонограмма «Бегающие дорожки — 250 Гц».

5. Ф онограмма «Баланс 1000 Гц».

Контроль и регулировка звукочитающей системы кино­проектора производится с помощью контрольных фонограмм склеенных в кольца.

Регулировка отдельных звеньев звукочитающей системы производится в следующей последовательности:

1. Контроль и регулировка положения читающего штри­ха симметрично осевой линии фонограммы производится при воспроизведении контрольной фонограммы «Маяк».

2. Фокусирование читающего штриха производится при воспроизведении контрольной фонограммы «Растр-7100 Гц».

3. Контроль и регулировка равномерности освещенности читающего штриха производится по показаниям прибора при воспроизведении фонограммы, представляющей собой запись в виде «Бегающих дорожек».

4. Балансировка уровня воспроизведения постов произво­дится контрольной фонограммой «Баланс 1000 Гц».

1.5 Понятие об измерении аксустической частотной характеристики

Тракт звуковоспроизведения киноустановки (рис. 6) со­стоит из трех основных узлов: 1 — оптическая или магнит­ная звукочитающая система кинопроектора; 2 — усилитель;

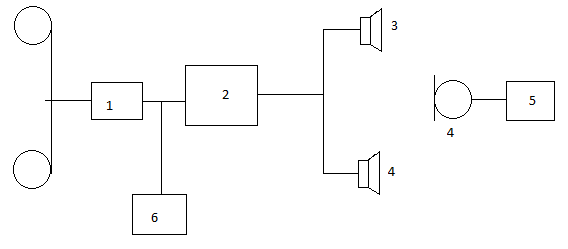

Рис. 6. Схема измерения акустической частотной характеристики: 1—звукочитающая система ки­нопроектора; 2 — усилительное устройство; 3 - громкоговорители зала; 4 — измерительный ми­крофон; 5 — электронный вольтметр — измери­тель уровня звукового давления; 6 — квадра­тичный вольтметр.

Исходя из вышеизложенного, можно рассмотреть три частотные характеристики:

• м ехано-оптическую, т. е. общую характеристику филь­мокопии и звукочитающей системы кинопроектора. Она пред­ставляет собой зависимость уровня сигнала на входе уси­лителя от частоты, записанной фонограммы;

• электрическую, т. е. характеристику зависимости уров­ня выходного сигнала усилителя от частоты;

• характеристику зависимости от частоты уровня звуко­вого давления, создаваемого громкоговорителем, при подаче на его зажимы сигнала неизменной величины, т. е. акусти­ческую частотную характеристику.

Звучание одного и того же громкоговорителя в разных залах будет неодинаковым, так как залы имеют разные объ­емы, отделки, разное время реверберации и т. д.

В связи с этим акустической частотной характеристикой принято называть частотную характеристику данного гром­коговорителя, снятую в данном зрительном зале.

В зале, где работает громкоговоритель, создается звуко­вое поле, состоящее из двух компонентов: прямого звука и рассеянного (диффузного). Если в течение какого-то проме­жутка времени подавать на громкоговоритель постоянное по амплитуде синусоидальное напряжение, то звуковое давле­ние, создаваемое полем прямого звука, будет убывать по мере удаления от источника обратно пропорционально рас­стоянию, а звуковое давление, создаваемое полем диффуз­ного звука, будет примерно одинаковым на любом расстоя­нии от источника.

Каждый зрительный зал можно поделить по длине на две зоны: непосредственно примыкающую к агрегатам (гром­коговорителям) и остальную часть зала. В первой зоне — звуковое давление определяется в основном прямым звуком, а во второй — диффузным. Более 80% площади зрительного зала, занятого зрительскими местами, лежит во второй зо­не, в которой и производят измерения акустической частот­ной характеристики.

Опыт показывает, что разность между минимальными и максимальными значениями звукового давления в зоне диф­фузного звука одного и того же зала может доходить до де­сятка и более децибел. Поэтому акустическую характеристи­ку снимают в 3—10 точках зала, затем вычисляют ее среднее значение для всего зала - (табл. 1.3). Даже при измерениях в одной точке зала при переходе от одной частоты к другой также наблюдается большая неравномерность частотной ха­рактеристики. Чтобы от этого избавиться, характеристику снимают при подаче на громкоговоритель не чисто синусо­идальных колебаний, а 1/3 октавных или октавных полос шума, которые представляют спектр синусоидальных коле­баний, частота каждого из которых лежит в пределах 1/3 октавы или октавы.

Измерения акустической частотной характеристики про­изводят по схеме, приведенной на рис. 6.

Таблица 1.3

Площадь зрительного зала,	Количество точек измерения
	По октавам	По 1/3 октавы
До 100	3	6
100-500	4	8
Свыше 500	5	10

Распределение точек измерения выбирают, исходя из равномерного их распределения по площади зрительного за­ла, с соблюдением следующих требований:

• расстояние до ближайшей ограждающей поверхности должно быть не менее 1,5 м;

• расстояние до громкоговорителей не менее 3 м;

• микрофон должен быть установлен над уровнем пола на высоте 1,5—1,7 м.

Заряжают в кинопроектор контрольный , фильм типа 35КФЗФ-шт с записью полос шума шириною в. треть окта­вы или в октаву. Фиксируются показания лампового вольт­метра ИНИ в каждой из полос шума. По полученным вели­чинам строится акустическая характеристика: с учетом ча­стотных характеристик тракта звуковоспроизведения, изме­рительного микрофона, микрофонного усилителя.

П остроенная частотная характеристика должна совпа­дать с характеристикой показанной на рис. 7. Если откло­нения характеристики превышают допуски, указанные на ри­сунке, то в частотную характеристику звуковоспроизводя­щего тракта необходимо внести соответствующую коррек­цию, т. е. исправить либо заменить громкоговорители; обра­тить внимание на их расположение.

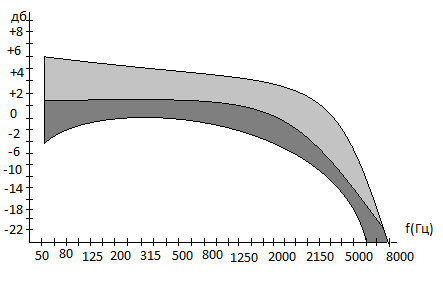

Рис. 7. Нормализованная акустическая частотная характеристика.

Громкоговорители должны находиться в плоскости экра­на (рис. 8) на такой высоте, чтобы их акустические центры располагались от 1/2 до 2/3 высоты экрана. Под акустичес­ким центром широкополосного громкоговорителя подразу­мевается геометрический центр отверстия в ящике, через ко­торое работает головка прямого излучения, а для двухпо­лосного — геометрический центр выходного отверстия высо­кочастотного рупора. При наличии двух и более рупоров акустический центр определяется, как средняя точка отно­сительно акустических центров рупоров.

Помимо правильного положения громкоговорителей по высоте, должны быть установлены углы поворота (горизон­тальный) и наклона (вертикальный) в соответствии с осо­бенностями расположения зрительских мест в зале. При нормальном соотношении ширины, длины и высоты зала и отсутствии акустических эффектов хорошие результаты полу­чаются, если наклон громкоговорителей таков, что положе­ние его акустической оси приходится примерно па вторую половину средних рядов зала, что соответствует примерно 1/2—2/3 длине партера. В этом случае громкоговорители должны быть развернуты по отношению друг к другу так, чтобы акустические оси сходились в центре зала. Дать ре­комендации, точно указывающие местоположение и углы на­клона, нецелесообразно, так как в каждом конкретном слу­чае вопрос сочетания характеристики направленности гром­коговорителя и особенностей конфигурации зала должен быть решен применительно к создавшимся условиям.

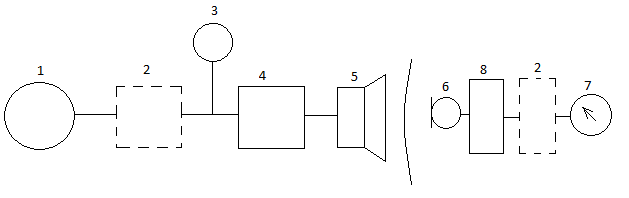

Рис. 9. Схема для снятия акустической частотной характеристики при отсутствии

контрольного фильма

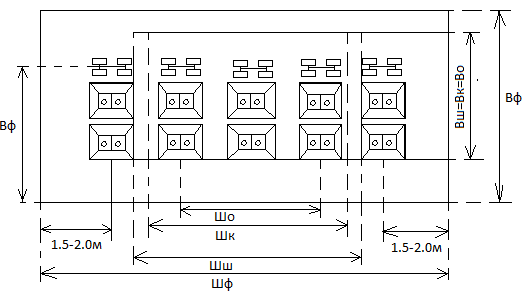

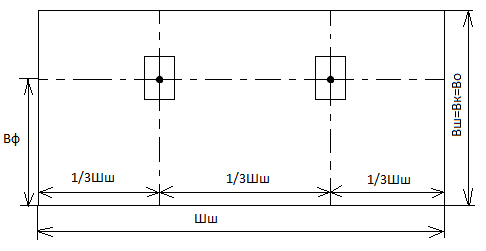

Рис. 8. Схема размещения громкоговорителей

В случае отсутствия контрольного фильма 35КФЗФ шт, акустическую частотную характеристику можно снять по схеме:

1. генератор шума; 2 — полосовой фильтр; 3 — квадратич­ный вольметр; 4 — усилитель мощности; 5 — громкоговори­тели; 6—микрофон; 7—регистрирующий прибор; 8 — микро­фонный усилитель (рис. 9).

Сигнал с генератора «розового» шума через октавные по­лосовые фильтры подастся на звуковоспроизводящий тракт. Частотный диапазон 50—1000 Гц. Приемный тракт состоит из конденсаторного микрофона и регистрирующего прибо­ра — шумомера.
