1. Контроль состояния звукотехнической и электросиловой аппаратуры

1.1 Содержание и разновидности контроля.

Необходимость контроля состояния аппаратуры обуслав­ливается уменьшением ее надежности по мере эксплуатации.

Произвести полный контроль работоспособности устрой­ства — значит сравнить фактическое значение всех его пара­метров в данный момент с номинальными значениями, ука­занными в паспорте устройства. Полный контроль произво­дится крайне редко. В большинстве случаев достаточно ча­стичного контроля по определяющим параметрам.

Контроль состояния звукотехнической аппаратуры, ис­пользуемой в киносети, может быть субъективным и объек­тивным. Субъективный метод контроля заключается в про­слушивании специально подобранного музыкально-речевого фрагмента кинофильма. Такой метод контроля необходим, но недостаточен, так как не обеспечивает качественного вос­произведения звука, поэтому его совмещают с объективным. Объективный метод заключается в измерениях электричес­ких параметров работы звукотехнической аппаратуры по по­стоянному току и на звуковой частоте, а также в измерениях электрических параметров элементов, узлов и изделий.

1.2 Измерение режима по постоянному току

К измерениям режима работы усилительного устройства по постоянному току относятся измерения всех напряжений, от которых зависит ток коллектора транзистора или ток ано­да лампы. Анодный ток лампы зависит не только от постоян­ных напряжений анода и сеток, но и от переменного напря­жения накала, а постоянные напряжения каскада зависят от переменных напряжений, действующих в выпрямителе. При проверке режима по постоянному току следует измерять и переменные напряжения, от которых зависит постоянный ток коллектора транзистора или анода лампы.

При контроле режима работы по постоянному току изме­ряются:

1. В выпрямителе — выпрямленное напряжение до и по­сле сглаживающего фильтраU₀,падение напряжения на дросселеUдр и резисторах фильтра U_Rф, напряжение пуль­саций до и после сглаживающих фильтров Uпульс, а также переменное напряжение на всех обмотках силового транс­форматора.

2. В транзисторных усилителях — напряжение источника коллекторного питания Е_к, коллектора U_к, смещение между базой и эмиттером Uб_Э, напряжение между базой и общим проводом U_б, ток коллектора I_R, эмиттора I_Э и базы I_б.

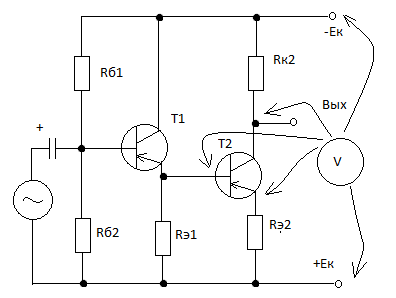

Рис. 1. Измерение режима по постоянному току в каскадах с гальванической связью.

2. В ламповых усилителях — напряжение питания для каждого каскада Е_а, анодаU_a,экранирующей сеткиUc2, смещения Ucм , накала U_H, падение напряжения на резисто­рах анодной нагрузки U_Raи экранирующей сетки U_Ra2.

Измеряя напряжение в транзисторных усилителях, следу­ет отдать предпочтение методу измерения относительно общего провода в каскадах с гальванической связью (рис. 1) и в каскадах с емкостной связью (рис. 2).

Рис. 2. Измерения режима по по­стоянному току в каскадах с ем­костной связью.

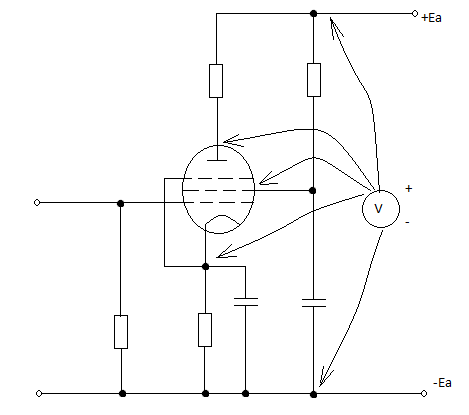

Рис. 3. Подключение прибора для измерения режима работы по постоянному току.

На рис. 3 показано подключение прибора для измерения режима работы по постоянному току в ламповом усилителе. Напряжения Е_г, U_a, U_c2,U_см измеряются относительно об­щего провода.

Т очность измерений зависит от правильного выбора изме­рительных приборов. Для контроля режимов работы усили­теля важно, чтобы прибор по возможности мало влиял на работу исследуемых цепей, т. е. чтобы он потреблял от цепи ничтожно малую мощность. Поскольку цепи усилителей со­держат довольно большие по величине сопротивления, то необходимо применять вольтметры с большим внутренним сопротивлением — высокоомные. Электроизмерительные при­боры должны обеспечивать малую погрешность, иметь необ­ходимый предел измерений и простоту отсчета. Наиболее полно удовлетворяют этому требованию ламповые вольтмет­ры с внутренним сопротивлением 11—25 МОм. Эти вольт­метры позволяют проводить измерения в любых цепях.

Р езультаты измерений режимов по постоянному току фиксируются в таблице электрических режимов работы уст­ройства, составленной по определенной форме. В ней указы­ваются точки подключения прибора к проверяемой цепи (участку), пределы измерений и тип измерительного прибора или его внутреннее сопротивление (в табл. 1.1 приведена карта электрических режимов первого каскада оконечного усилителя УО-11, а в табл. 1.2 — карта электрических режи­мов транзисторного усилителя 6У-34).

Контакты на которых проводится изменение напряжения	Точки измерения	Величина напряжения, В
Оконечный каскад (лампа ЛЗ)	, 3	430
Анод-замля Экранная сетка-земля	, 3	260
Напряжение смещения (на конденсаторе С19)	10, 3	-39
Напряжение накала	,	12,6

Позиционное обозначение	Напряжение, В
	Электроды транзисторов			На обкладках конденсаторов
	Коллектор	База	Эмиттер
1	2	3	4		5
Блок предварительного усилителя (плата Ю-48.97.885)
Т1	-1.2	-0.5	-0.4		-
Т2	-1.6	-1.2	-1.1		-
Т3	-3.1	-1.6	-1.5		-
С3	-	-	-		-2.9
Блок промежуточного усилителя (плата Ю-48.97.886)
Т1	-1.1	-0.5	-0.4		-
Т2	-3.6	-1.1	1.1		-
Т3	-6.2	-3.6	-3.3		-
С3	-	-	-		-3.1
С8	-	-	-		-6.2
Блок драйвера (плата Ю-48.98.062)
С4	-	-	-		-8.8
С6	-	-	-		-10.0
С7	-	-	-		10.0
Оконечные транзисторы
Т1	-19.5	0	0		-
Т2	0	+10.5	+19.5		-

Измерения по постоянному току в электроизмерительной и радиотелевизионной аппаратуре делаются в контрольных точках, которые указываются на электрических и монтаж­ных схемах. Режимные величины указываются па самих схемах или в специальных таблицах.
