6. Ведомость изделий и узлов мастерских электрозаготовок

Ведомость изделий, узлов и работ МЭЗ разрабатывается на основе типовой документации (альбомов) на монтаж промышленных электроустановок, выдаваемой проектными инструментами НПО Электромонтаж, и альбомов типовых изделий МЭЗ, разработанных в электромонтажных трестах и управлениях.

Таблица 4

Наименование изделий, блоков и узлов

Ед. изм.

Кол-во

Место установки

Примечание

1

2

3

4

5

Панели РУ: - ВРУ 1-21-10УХЛ4

шт.

1

В здании

Сборка

Металлоконструкция:

- Полоса стальная 4х40

м.

30

Внутренее

заземление

Окрасить в желто-зелёный

Трубы: Труба металлическая 32х3

м.

3

Внешнее заземление

Нарезать длинной в 1 м.

7 Технология электромонтажных работ

Таблица 5

Вид работы

Технология

Механизмы

Нормативный документ

1

2

3

4

Монтаж наружного контура заземления с применением искусственных заземлителей

Монтаж наружного контура заземления и прокладка внутренней заземляющей сети производятся по рабочим чертежам. Траншея глубиной 0,7 м не должна содержать посторонних предметов. Дно присыпают песком. Искусственные заземлители погружают в землю с помощи вибропогружения.

Набор для пайки и сварки

СНиП 3.05.06-85

Продолжение 2 таблицы 5

1

2

3

4

Монтаж наружного контура заземления с применением искусственных заземлителей

Заглубленные заземлители соединяются друг с другом стальными полосами с сечением 40х4 мм с помощью сварки. Места приварки полосы к заземлителям покрываются разогретым битумом для защиты от коррозии.

Набор дляя пайки и сварки

СНиП 3.05.06-85

Монтаж внутреннего контура заземления

Внутренняя заземляющая сеть выполняется открытой прокладкой внутри помещений по строительным поверхностям голых стальных проводников с прямоугольным и круглым сечениями. Открыто прокладываемые голые заземляющие проводники располагаются вертикально, горизонтально или параллельно наклонным конструкциям зданий.

Набор для пайки сварки набор электромонтажника (НЭ)

СНиП 3.05.06-85

Продолжение 3 таблицы 5

1

2

3

4

Монтаж внутреннего контура заземления

Соединение друг с другом заземляющих проводников и присоединение их к конструкциям установки выполняются сваркой, а подключение к корпусам аппаратов и машин – сваркой или надежным болтовым соединением. Для предотвращения ослабления контакта при сотрясениях и вибрациях устанавливаются контргайки, пружинные шайбы

Набор для пайки и сварки, набор электромонтажника (НЭ)

СНиП 3.05.06-85

Оконцевание жил кабеля

Оконцевание алюминиевых и изолированных жил кабелей производится опрессовкой, сваркой, пайкой, или сжатием применение различных способов оконцевания алюминиевых и медных жил кабелей определяется по стандартам, правилам, инструкциям и ГОСТ 10434-82. Оконцевание опрессовкой производят в алюминиевых и медно-алюминиевых наконечниках по ГОСТ 9581-80

Пресс пороховой, лестница-стремянка ЛСМ

ВСН 139-83

Продолжение 4 таблицы 5

1

2

3

4

Оконцевание жил кабеля

Наконечники закрепляются на жиле при помощи гидравлического пресса со сменным набором пуансонов и матриц. После этого место опрессовки заматывают изоляционной лентой. При опрессовке жил секторных кабелей их сначала окружают при помощи гидравлического пресса, в который вставляют специальный инструмент.

Пресс пороховой

лестница-стремянка ЛСМ

ВСН 139-83

Прокладка кабелей напряжением до 1000 В

Прокладка силовых кабелей сечением до 16 мм2 по лоткам наиболее целесообразно осуществлять пучками, заранее заготовленных на технологической линии в МЭЗ. Кабельные пучки заготавливают мерными отрезками, на концах снимают изоляцию, прозванивают, оконцовывают, маркируют каждую жилу, собирают и бондажируют.

Грузозахватное устройство, набор электромонтажника НЭ, лестница-стремянка ЛСМ, монтажный пистолет,электроперфоратор

СНиП 3.05.06-85

Продолжение 5 таблицы 5

1

2

3

4

Прокладка кабелей напряжением до 1000 В

При механизированной прокладке на трассе устанавливают ролики, желоба, обводные устройства, в конце и начале трассы устанавливают лебедки, что обеспечивает тяжение кабеля и возврат тягового каната для протяжения следующего кабеля. Для защиты кабелей от механических повреждений, при вводе в оболочку электроприемника, используют металлорукава или капроновые сальники с резиновыми уплотнителями. Кабели, прокладываемые в лотках, должны иметь маркировку в начале и в конце лотка, а также в местах подключения к электрооборудованию, на поворотах трассы и ответвлениях.

Маркировка кабеля осуществляется строго по кабельному журналу металлическими бирками методом набивки или пластмассовых бирках надписью не стираемыми чернилами.

Грузозахватное устройство, набор электромонтажника НЭ, лестница-стремянка ЛСМ, монтажный пистолет, Электроперфоратор

СНиП 3.05.06-85

Продолжение 6 таблицы 5

1

2

3

4

Отдельно-стоящая пусковая аппаратура

Низковольтная аппаратура управления должна поставляться в монтажную зону в собранном виде с заводов-изготовителей, в месте с паспортом, инструкции по монтажу и эксплуатации. Аппаратура устанавливается вертикально по отвесу на распределительных сборках, распределительных щитах или отдельно на конструкциях, прикрепляемых к стенам, колоннам и т.п. при отклонение по вертикали допускается не более 5 Поверхность контактов пускателя осматривают после опробования под нагрузкой, а в случае появления на ней наплывов обрабатывают напильником. Для заземления управления предусмотрен заземляющий вывод.

Набор инструментов электромонтажника (НЭ)

ВСН 6-75

Продолжение 7 таблицы 5

1

2

3

4

Производство пусконаладочных работ

Перед включением электроустановки под напряжение и сдачей в эксплуатацию производят наружный осмотр смонтированной установки, соединение вторичных цепей и т.п., проводят приемо-сдаточные испытания оборудования и других частей электроустановок, проверяют соответствие их электрической прочности нормам. Измеряют сопротивление изоляции РУ, щитов и токопроводов до 1000 В, вторичных цепей управления, защиты, сигнализации, цепей питания приводов выключателей и разъединителей со всеми присоединенными к ним аппаратам. Сети заземления проверяют на соответствие сопротивления заземляющего устройства норм подписанным СНиП 3.05.06-85

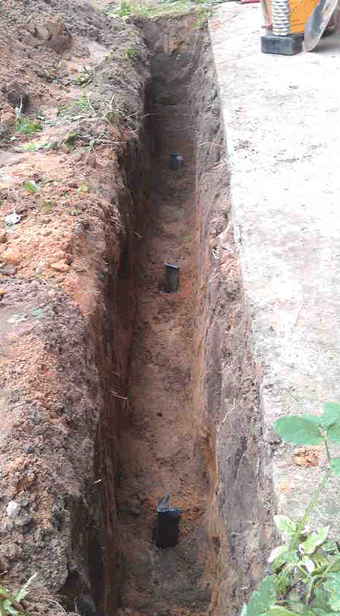

Рисунок 14. Пример выполнения контура заземления.
