1. Характеристика объекта

Мастерские находятся в г. Саратове по ул. Б. Горная, 157 и имеют общую площадь 463,1 м2. Потребитель третей категории надежности.

Электроснабжение осуществляется от местной ТП-1095 с нагрузкой 100 кВт. Силовой кабель подводится к объекту посредством тросов и имеющихся конструкций. Сопротивление заземляющего устройства соответствует требованиям ПУЭ (4 Ома).

Внутренняя магистраль заземления выполняется полосовой сталью

40х4 мм, которая соединяет между собой наружный контур заземления.

Наружное заземляющее устройство выполняется углублёнными заземлителями 32х3, L=1 м в количестве 3 штук, расположенных на расстоянии 3 м друг от друга на глубине -0,800 м.

Вертикальные заземлители соединяются между собой полосовой сталью 40х4 м по периметру здания по глубине -0,900 м. Наружный контур заземления соединяется сваркой с магистралью заземления, выполненной внутри здания ТП, в двух местах. Расчёт заземления устройства производится для суглинков с удельным сопротивлением ρ=100 Ом˙м.

Учёт электроэнергии выполнен в соответствии с ПУЭ и ПУЭЭ и осуществляется счётчиками учёта активной энергии «Меркурий».

2. Ведомость объемов электромонтажных работ

Ведомость объемов ЭМР составляется на основании спецификации, включенных в состав рабочих чертежей электротехнической части проекта.

Таблица 1

Наименование работ	Ед.изм.	Кол-во на объект и МТЗ	Примечание
1	2	3	4
Панели РУ: ВРУ 1-21-10УХЛ4	компл.	1
2) Отдельно-стоящая аппаратура управления и защиты:
Автомат ИЭК ВА8835	шт.	1
1	2	3	4
3) Кабель U до 1кВ в том числе: в металлорукаве в трубах АВВГ 4х95мм2	км.	0,150 0,003 0,170
4) Трубы: Труба металлическая 32х3 ГОСТ 3262-62 Труба асбестовая d=100 ГОСТ 10704-63	м. м.	3 4	в качестве вертикального заземлителя
6) Измерительные приборы: Счетчик эл. Энергии «Меркурий» 230 AR-03CL 5A	шт.	1
Трансформатор тока Т-0,66 200/5А	шт.	3
5)Металлоконструкции Трос стальной оцинкованный	м.	25
Металлорукав РЗ-ЦХ-38	м.	30
Уголок стальной 50х50х5	м.	6	для заземления
Полоса стальная 40х4	м.	30	для заземления
6.) Электроустановочные изделия:
Анкер двухраспорный с кручком	шт.	1
Талреп 12 DIN 1480	шт.	2

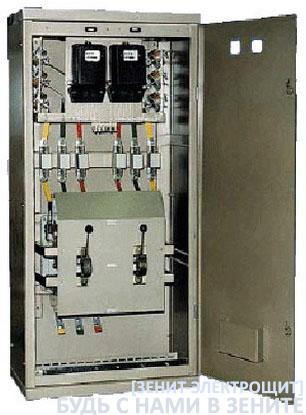

Рисунок 1. ВРУ

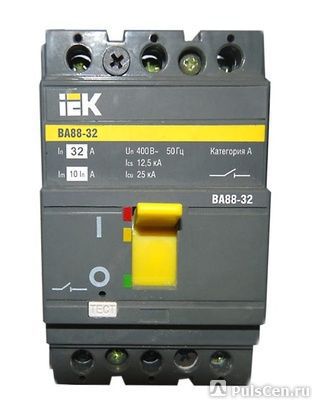

Рисунок 2. Автомат ИЭК ВА8835.

Рисунок 3. Кабель АВВГ 4х95мм²

Рисунок 4. Труба металлическая 32х2.

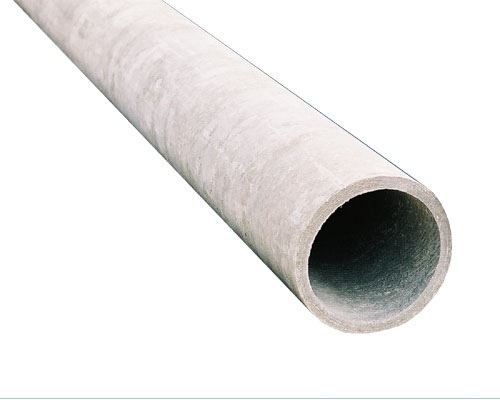

Рисунок 5. Труба асбестовая d=100

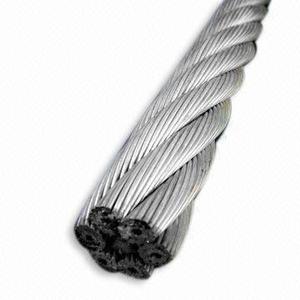

Рисунок 6. Трос стальной оцинкованный.

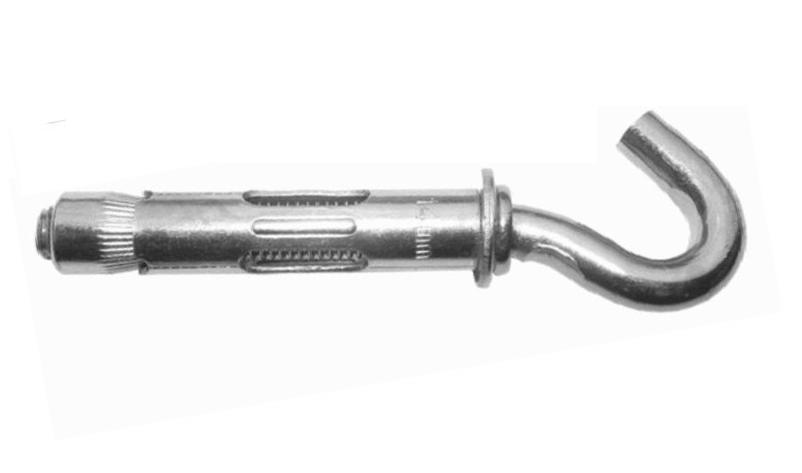

Рисунок 7. Анкер двух распорный с крючком.

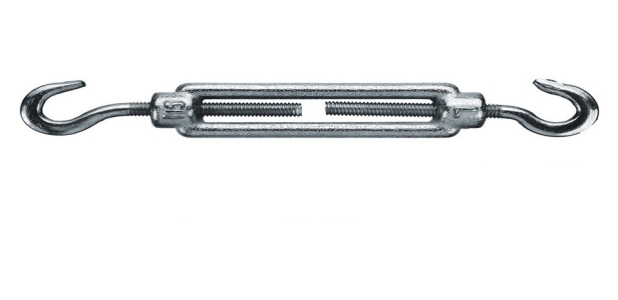

Рисунок 8. Талреп 12 DIN 1480.

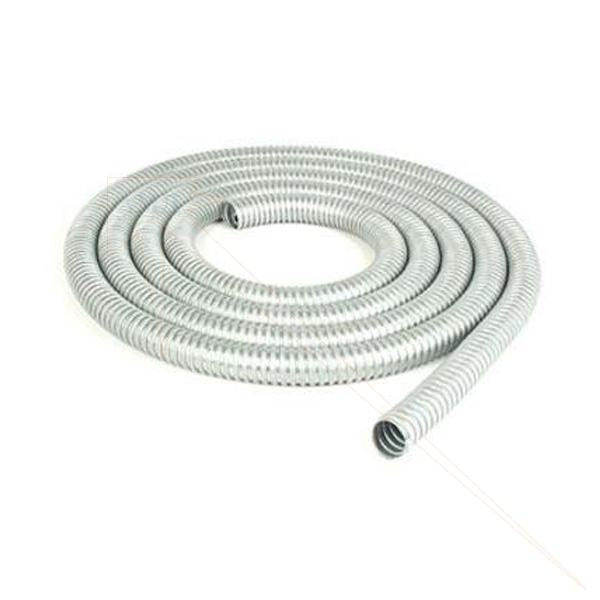

Рисунок 9. Металлорукав РЗ-ЦХ-38

Рисунок 10. Уголок стальной 50х50х5.

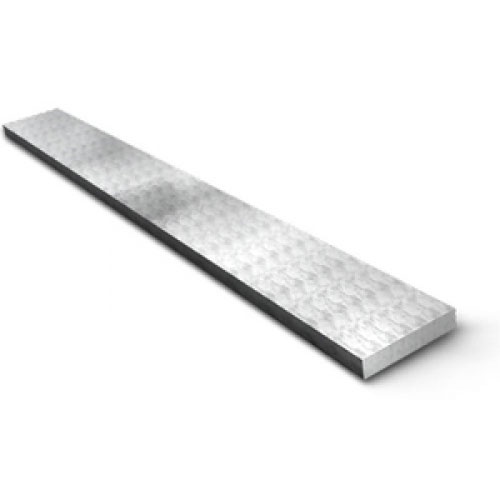

Рисунок 11. Полоса стальная 40х4.

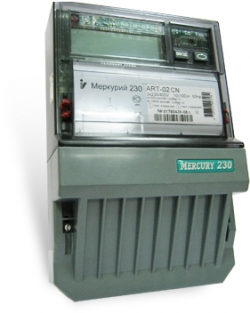

Рисунок 12. Счетчик эл. Энергии «Меркурий» 230 AR-03CL 5A

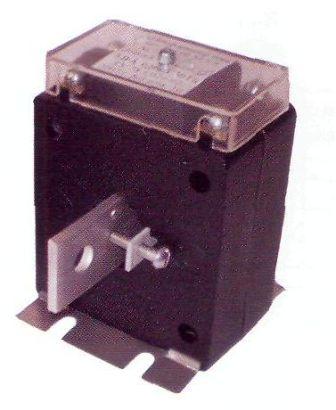

Рисунок 13. Трансформатор тока Т-0,66 200/5А.
