0. Вибір струмоведучих частин

1. Вибір гнучких шин на 500 кВ

І_мах≤І_доп; І_доп=1180 А; d=36,2; 2АС-700/86

Виконуємо перевірний розрахунок по умові корони:

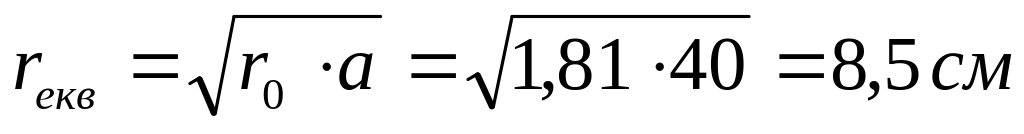

Визначаємо напруженість довколо провода:

;

Перевіряємо за умовою: 1,07 Е  0,9 Е₀; 25,3 кВ/см  27,33 кВ/см

Вибираємо струмопровід за економічною густиною струму.

;

Вибираємо мінімальний переріз 2АС-700/86

0. Вибір гнучких шин на напругу 330 кВ

І_мах ≤ І_доп; І_доп=2х610 = 1220 А; d = 21,6 мм; 2хАС-240/39 4,таблиця 7.35

Виконуємо перевірний розрахунок по умові корони:

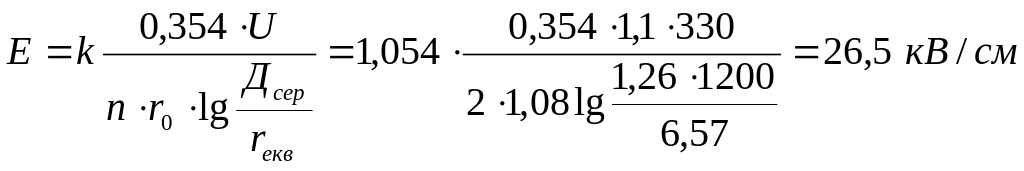

Визначаємо напруженість довколо провода:

;

;

Перевіряємо за умовою: 1,07 Е  0,9 Е₀; 28,4 кВ/см  28,8 кВ/см

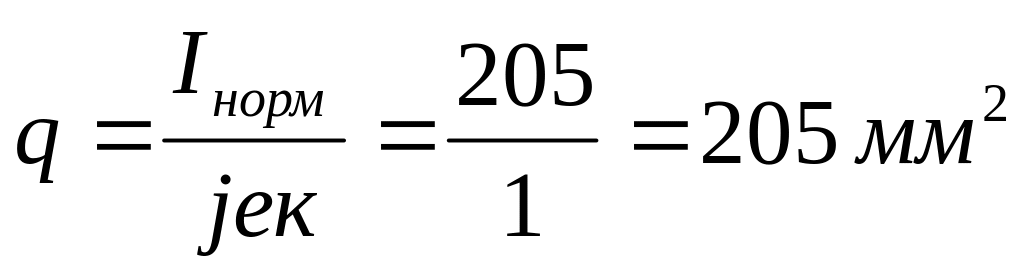

Вибираємо струмопровід за економічною густиною струму.

;

0. Вибираємо мінімальний переріз 2хАС-240/39 4,таблиця 7.35

Вибір жорстких шин на 6 кВ

Розраховуємо максимальний струм шин

Вибираємо шини прямокутного перерізу, алюмінієві, односмугові, перерізом

(80х8) мм² , І_доп= 1320 А 3,таблиця П 3,4

Перевіряємо за умовою нагріву

; I_мах (1145 А)  І_доп (1164 А)

Перевіряємо на термічну стійкість

; q min ( 292 мм² )  q _доп(640 мм²)

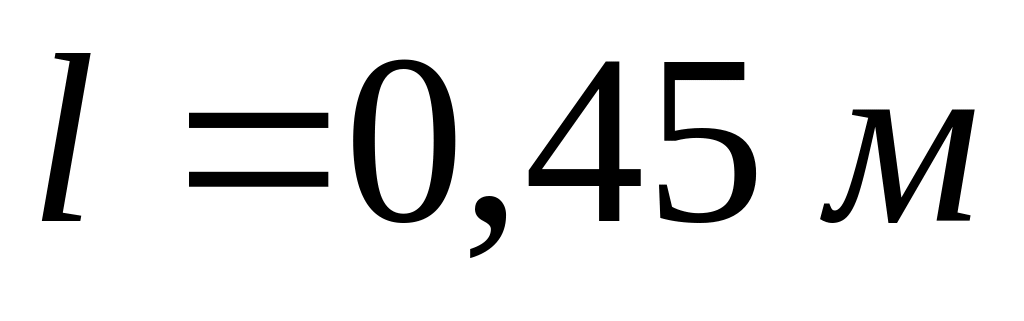

Перевіряємо шини на електродинамічну стійкість. Визначаємо проліт l при умові, що частота власних коливань буде більша 200 Гц.

а) Якщо шини розміщені на ребро: ;

,

б) Якщо шини розміщені лежачи: ;

,

Механічний розрахунок однополосних шин

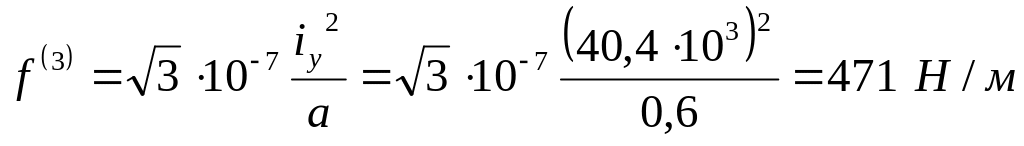

Найбільше питоме зусилля при трифазному КЗ:

;

Визначаємо згинаючий момент:

а) ;

б) ;

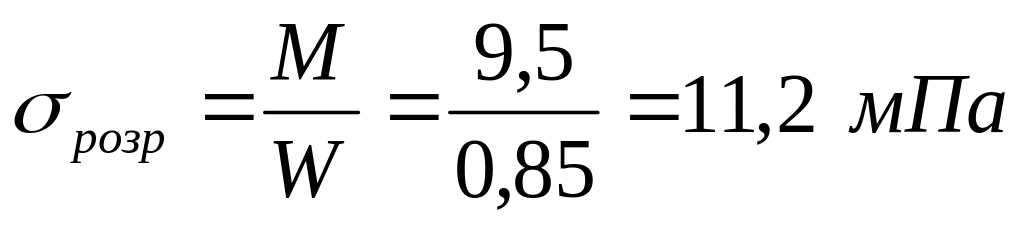

Визначаємо напругу у матеріалі шин, яка виникає при дії цього моменту:

а) ; ;

б) ; ;

Шини механічно міцні

7 Виконання конструкції та схеми заповнення комірок розподільної установки для заданного кола

Розподільна установка – це електроустановка, яка призначена для прийому і розподілу електричної енергії, яка містить електричні апарати, шини, допоміжні пристрої.

Всі апарати ВРУ розміщується на невисоких залізобетонних основах. По території ВРУ передбачаються проїзди для можливості механізації монтажу ремонту обладнання.

Конструкція РУ на напругу 330 кВ

Розподільна установка виконана із використанням вимикачів ВВД-330Б-40/3150У₁ із підвісними роз’єднувачами РП-330-1/3200У₁, ширина комірок 24 м, висота шинних порталів 18 м, лінійних – 25 м, довжина комірки 157,2 м.

Дана схема передбачає трьохрядне розміщення вимикачів ВВД-330, перед кожним вимикачем розміщений трансформатор струму типу ТФРМ 330Б

Лінії електропередач та трансформатори виводяться в ремонт за допомогою двох сусідніх вимикачів, при цьому схема не зазнає жодних ускладнень з експлуатацією.

Для схеми із 3/2 вимикача на приєднання споруджено дороги вздовж трьох рядів вимикачів, для руху автокрана при ремонтно-монтажних роботах.
