Выбор проводов и кабелей
Предварительный выбор проводов и кабелей по токовой нагрузке эп
Для распределения электрической энергии на строительной площадке применяют четырехпроводную сеть с глухозаземленной нейтралью, при этом для подключения строительного крана, лебедок, растворных узлов, компрессоров, насосов, вентиляторов, сварочного агрегата и электроинструментов используют кабели типа КРПТ, а для бытовок и наружного освещения кабели АВВГ.
№ на схеме |
Наименование оборудования |
Номинальная мощность Pн, кВт |
Iн, А |
IДЛ, А |
Марка и сечение жил проводов и кабелей |
IДОП, А |
1 |
Строительный кран |
75 |
138,6 |
150,65 |
КРПТ(3×70 + 1×25) |
180 |
2,3 |
Лебедка |
22 |
44 |
47,83 |
КРПТ(3×10 +1×6) |
55 |
4,5 |
Бытовка |
15 |
22,8 |
24,78 |
АВВГ(4×4) |
27 |
6,7,8 |
Сварочный агрегат |
100 |
76,06 |
82,67 |
КРПТ(3×25+1×16) |
95 |
9,10,11 |
Растворный узел |
30 |
60 |
65,22 |
КРПТ(3×16+1×10) |
75 |
12 |
Компрессор |
22 |
44 |
47,83 |
КРПТ(3×10 +1×6) |
55 |
13 |
Насос |
11 |
22 |
23,91 |
КРПТ (4×2,5) |
25 |
14 |
Вентилятор |
15 |
30 |
32,61 |
КРПТ(4×4) |
35 |
15 |
Электроинструмент |
3 |
6 |
6,52 |
КРПТ(4×1,5) |
19 |
16 |
Наружное освещение |
30 |
45,6 |
49,57 |
АВВГ(4×16) |
60 |
|
ШР2 |
170,15 |
274,73 |
298,62 |
АВВГ2(4×95) |
2×170 |
|
ШР3 |
150,37 |
239,78 |
260,63 |
АВВГ2(4×70) |
2×140 |
Проверка предварительно выбранных проводов и кабелей на потерю напряжения
Предварительно выбранное сечение проводов и кабелей проверяем на потерю напряжения, при этом допустимая потеря напряжения от КТП до ШР и от ШР до электроприемника не должна превышать 0,05 (ΔU ≤ 0,05). Результаты расчета потери напряжения сводим в таблице 8.
Наименование оборудования |
Номинальная мощность Рн, кВт |
Длина линии l, м |
R, Ом |
Марка и сечение жил проводов и кабелей |
Потеря напряжения ΔU |
∆U + ∆U22 |
∆U + ∆U23 |
Строительный кран |
75 |
150 |
0,036 |
КРПТ(3×70 + 1×25) |
0,019 |
- |
- |
Лебедка |
22 |
40 |
0,068 0,027 |
КРПТ (3×10+1×6) КРПТ (3×25+1×16) |
0,010 0,004 |
0,055 0,049 |
0,05 0,044 |
Бытовка |
15 |
60 |
0,435 0,035 |
АВВГ(4×4) АВВГ(4×50) |
0,045 0,004 |
0,09 0,049 |
0,085 0,044 |
Сварочный агрегат |
100 |
45 |
0,031 0,006 |
КРПТ(3×25+1×16) КРПТ(3×120+1×35) |
0,021 0,004 |
0,066 0,049 |
0,061 0,044 |
Растворный узел |
30 |
30 |
0,032 0,02 |
КРПТ(3×16+1×10) КРПТ(3×25+1×16) |
0,007 0,004 |
0,052 0,049 |
0,047 0,044 |
Компрессор |
22 |
65 |
0,111 0,031 |
КРПТ(3×10+1×6) КРПТ(3×35+1×16) |
0,017 0,005 |
0,062 0,05 |
- |
Насос |
11 |
55 |
0,374 0,058 |
КРПТ (4×2,5) КРПТ (3×16+1×10) |
0,028 0,004 |
0,073 0,049 |
- |
Вентилятор |
15 |
85 |
0,361 0,041 |
КРПТ(4×4) КРПТ(3×35+1×16) |
0,038 0,004 |
- |
0,078 0,044 |
Электроинструмент |
3 |
35 |
0,397 0,238 |
КРПТ(4×1,5) КРПТ(4×2,5) |
0,008 0,005 |
0,053 0,05 |
- |
Наружное освещение |
30 |
60 |
0,109 0,018 |
АВВГ(4×16) АВВГ(4×95) |
0,023 0,004 |
- |
0,063 0,044 |
При определении потери напряжения линии от распределительного щита ШР до КТП принимается расчетная активная мощность нагрузки Рр для каждого шкафа.
Сопротивление линии на участке от КТП до ШР2 (длина 250 м)

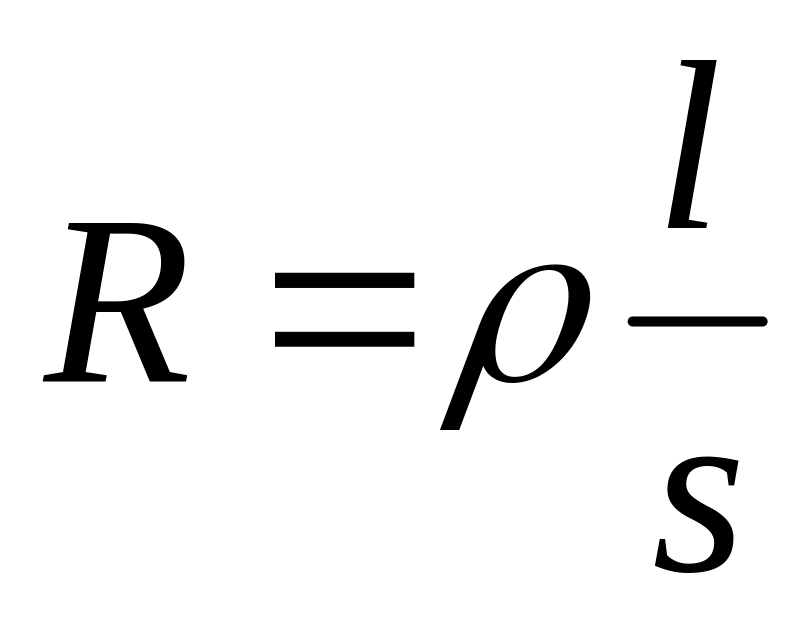

Активное сопротивление линии:

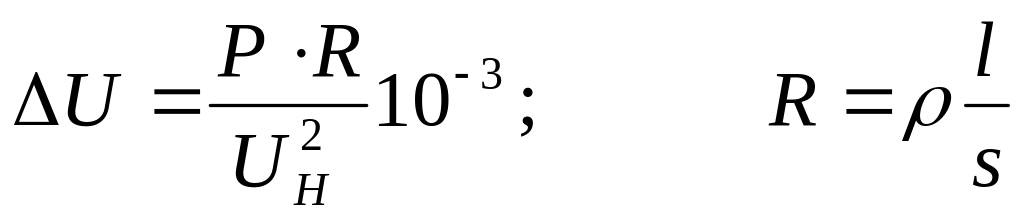

Потеря напряжения:
Суммарная потеря напряжения от КТП до ШР и от ШР до электроприемника
При определении потери напряжения линии от распределительного щита ШР до КТП принимается расчетная активная мощность нагрузки Рp для каждого шкафа,
Для ШР2:

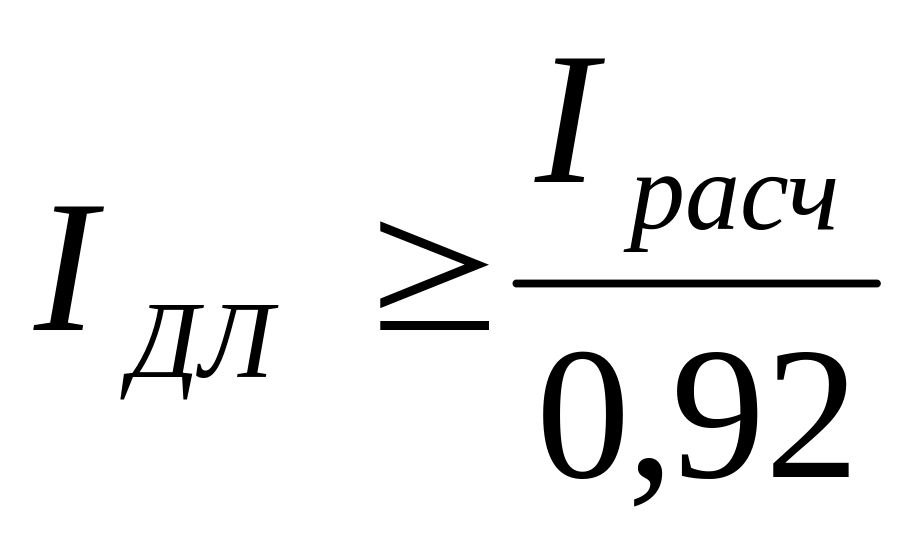

Длительно допустимый ток нагрузки ШР2
Принимаем алюминиевый кабель с тремя жилами АВВГ2(4×95) с длительно допустимым током Iдл =298,62 А,

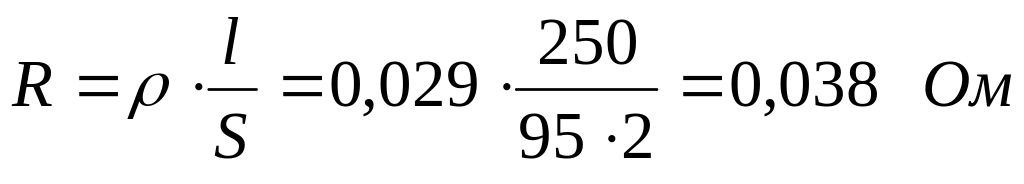

Сопротивление линии на участке от КТП до ШР2 (длина 250 м)

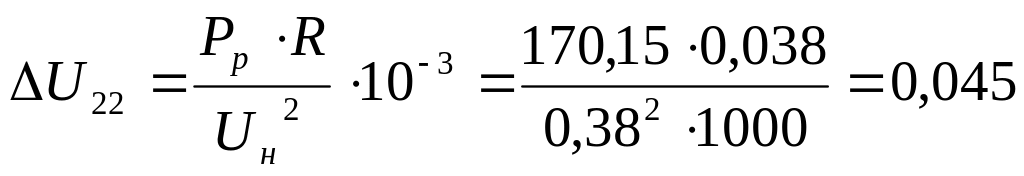

Потеря напряжения на участке от КТП до ШР2 (длина 250 м)
Для ШР3:

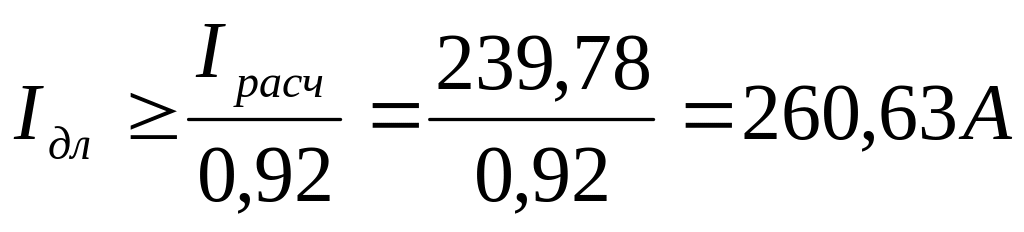

Длительно допустимый ток нагрузки ШР3
Принимаем алюминиевый кабель с тремя жилами АВВГ2(4×70) с длительно допустимым током Iдл =260,63 А,
Сопротивление линии на участке от КТП до ШР3 (длина 250 м)

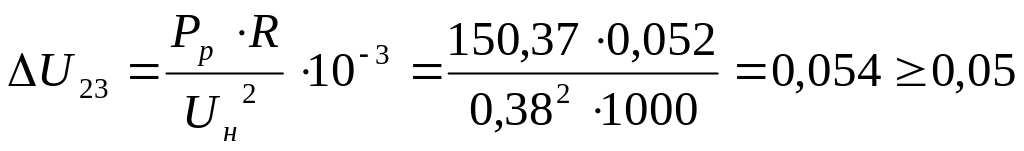

Потеря напряжения на участке от КТП до ШР3 (длина линии 250 м)
Не
удовлетворяет условию.
Принимаем алюминиевый кабель с тремя жилами АВВГ2(4×95) с длительно допустимым током Iдл =260,63 А,
Сопротивление линии на участке от КТП до ШР3 (длина 250 м)

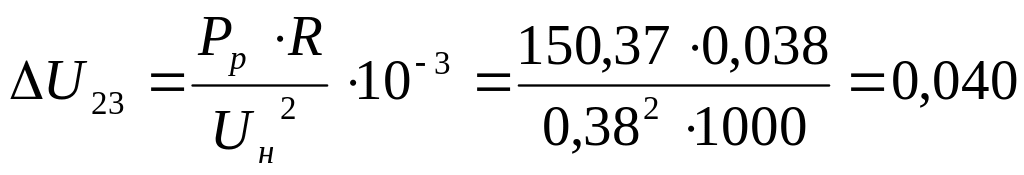

Потеря напряжения на участке от КТП до ШР3 (длина линии 250 м)
Теперь определим сопротивление, потерю напряжения и суммарную потерю напряжения для всех приемников:
Для строительного крана
-Активное сопротивление линии
R = р · (I/s) = 0,017 ·150/70 = 0,036 Ом
-Потеря напряжения
∆U = Pн·R/(Uн ·Uн ·1000) = 75 ·0,036 /(0,38 · 0,38 ·1000) = 0,019<0,05 –подходит по условию
Так как выбранный кабель удовлетворяет условию (∆U≤0,05), то на этом проверка
Заканчивается
