2.Сау пластинчатых теплообменников в системе утилизации теплоты

Одним из путей снижения энергозатрат в системах вентиляции и кондиционирования воздуха является утилизация теплоты или холода, содержащихся в воздухе, удаляемом из обслуживаемых помещений.

Для утилизации теплоты и холода выбросного воздуха в настоящее время широко используют воздуховоз-душные пластинчатые теплообменники. Эти теплообменники представляют собой кассету с набором пластин (гладких и гофрированных), образующих каналы, в которых в одном направлении проходит удаляемый теплый вытяжной воздух, а в другом направлении через соседний ряд каналов проходит приточный холодный воздух. Для предотвращения перетекания воздуха из одного потока в другой предусмотрены герметизирующие прокладки, закрывающие вход в каналы соответственно одного и другого потока. Теплообмен между потоками происходит через поверхность пластин.

Функции управления сводятся к стабилизации температуры приточного воздуха путем регулирования теп-лопроизводительности воздухонагревателя и защите пластин теплообменника от инееобразования путем обвода холодного воздуха. В зависимости от характера теп-ловлажностных нагрузок помещения и типа воздухонагревателя (водяной, паровой, электрический) могут быть разработаны различные схемы управления.

Удаляемый из помещения воздух (УВ,), проходя через теплообменник-утилизатор, охлаждается, отдавая тепловую энергию приточному воздуху. С понижением температуры теплообменной поверхности в канале удаляемого воздуха (УВ2) до температуры точки росы возникает опасность обмерзания теплообменника, вследствие чего снизится эффективность теплообмена и повысится аэродинамическое сопротивление воздушного канала. При этом срабатывает регулятор защиты 2, настроенный на критическое значение температуры при определенной влажности удаляемого воздуха. Защитный регулятор 2 открывает фронтально-обводной клапан 3, пропуская часть холодного воздуха в обход теплообменника по каналу 4, что приводит к повышению температуры теплообменной поверхности и прекращению инееобразования. Воздушные заслонки 3 возвращаются в прежнее положение, и весь поток холодного наружного воздуха (НВ) опять направляется через утилизатор. В теплое время года защитный регулятор 4 может быть отключен.

Если теплообменник-утилизатор является одним из аппаратов кондиционера, то можно ограничиться только схемой защиты от обмерзания. В том случае когда утилизатор представляет собой автономный объект, так называемый агрегат-утилизатор с приточно-вытяжными вентиляторами 5 и воздухонагревателем 6, в схеме управления необходимо предусмотреть стабилизацию температуры приточного воздуха (ПВ). Температура приточного воздуха регулируется изменением расхода теплоносителя с помощью регулятора 7.

Билет 6

1.Комбинированное управление- характеристика, структурная схема. Пример сау, реализующей комбинированное регулирование

Улучшение качества управления в условиях действия возмущений может быть достигнуто с использованием комбинированного управления..

В системах комбинированного управления на вход управляющих устройств, помимо рассогласования, вычисляемого по задающему воздействию и сигналу обратной связи, поступает сигнал, получаемый путем измерения возмущающих воздействий. Обычно в комбинированных схемах измеряется только основное возмущение, влияние остальных возмущений учитывается по цепи обратной связи.

Рассмотрим в качестве примера комбинированную многоконтурную систему управления уровнем воды в проточном баке системы водоподготовки (Error: Reference source not found).

Целью управления является обеспечение постоянного заданного значения уровня воды в баке. Уровень L(t) зависит от разности управляющего воздействия – притока F_вх(t) и возмущающего воздействия – стока F_вых(t). Условием достижения цели управления является обеспечение равенства притока и стока:

.

Текущая величина уровня измеряется уровнемером 1 и регулятором 4 сравнивается с заданным значением. Регулятор в зависимости от знака рассогласования ₁ увеличивает или уменьшает приток воды F_вх(t). Поскольку приток зависит не только от положения затвора регулирующего клапана, но и от других параметров, например от перепада давления на клапане, для повышения точности регулирования F_вх(t) измеряется и используется при формировании управляющего воздействия в контуре местной обратной связи.

Изменение стока F_вых(t) нарушает материальный баланс в системе, т.е. является возмущающим воздействием. Измеренное значение F_вых(t) используется регулятором для компенсации возмущения [1].

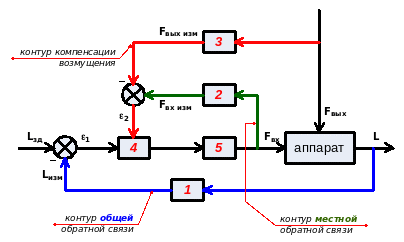

Структурная схема рассматриваемой САУ приведена на Error: Reference source not found.
