4.Тектонические структуры различного порядка.
Структуры первого порядка – материки, океаны, глубинные разломы планетарного масштаба (телезаставка). Материки и океаны отличаются по строению и мощности земной коры.
Структуры второго порядка – платформы и геосинклинали.
Платформы представляют собой обширные (десятки тысяч кв.км), изометричные по форме области (примеры- Восточно-Европейская, Сибирская).

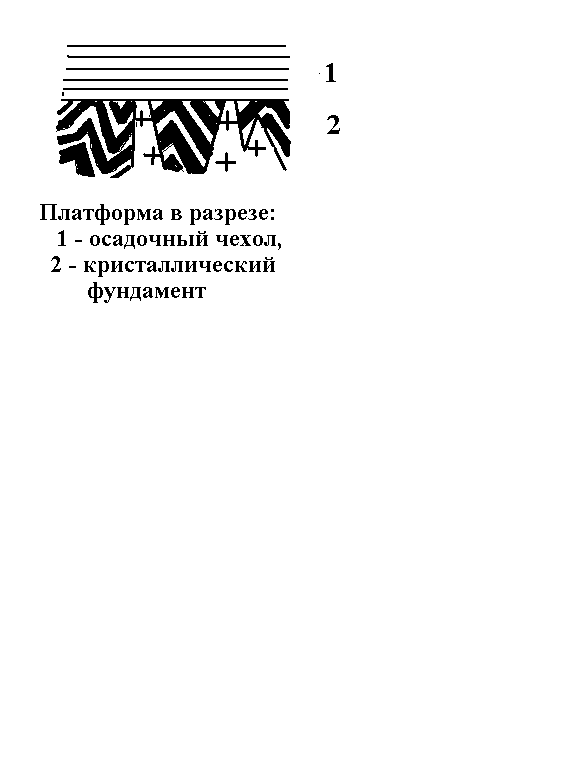

Платформы представляют собой жесткие устойчивые малоподвижные структуры со слабо выраженной тектонической деятельностью. На платформах нет вулканизма и землетрясений, тектонические движения представлены медленными колебательными. Для платформ характерно двухярусное строение: нижний ярус (кристаллический фундамент) сложен смятыми в складки метаморфическими породами и интрузивными образованиями; верхний ярус (осадочный чехол) представлен горизонтально залегающими осадочными породами. Для платформ характерен равнинный рельеф.
Геосинклинали представляют собой тектонически активные участки земной коры. Они представляют собой узкие (десятки километров), протяженные (тысячи км) зоны, размещенные между платформами, или между материками и океанами. Для геосинклиналей характерны интенсивные тектонические движения, вулканизм, землетрясения, а также накопление мощных толщ осадочных пород. С ослаблением тектонической активности геосинклинали переходят в складчатые зоны (горные области альпийского типа).
Тектонические структуры более высоких порядков представлены складчатыми зонами, предгорными прогибами, складками и разрывными нарушениями.
Первичные и вторичные формы залегания горных пород.
Первичные формы залегания образуются одновременно с формированием пород, для осадочных пород это – слои и слоистые толщи, для магматических – глубинные массивы или потоки и покровы, для метаморфических – полосчатые толщи или массивы.

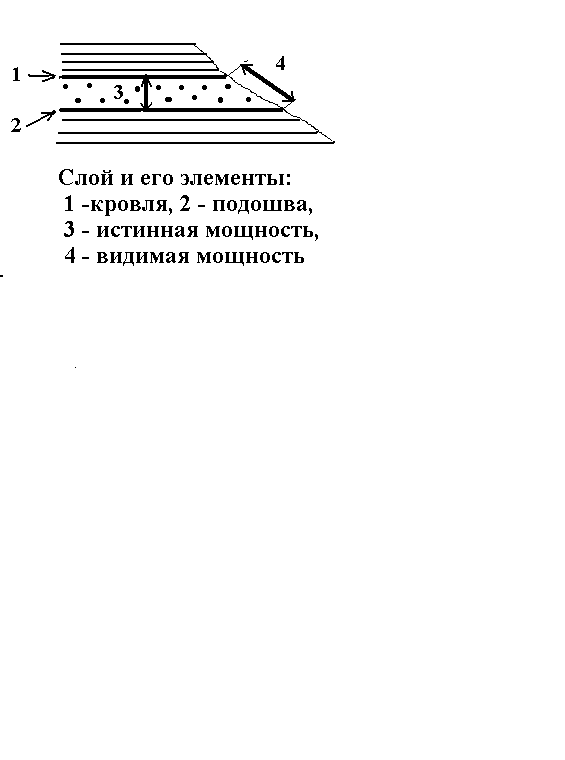

Слой – первичная форма залегания осадочных пород, это – однородное маломощное тело большой протяженности, отличающееся от смежных слоев составом, структурой, цветом. Элементы слоя – поверхности напластования - кровля и подошва, мощность (рис.).

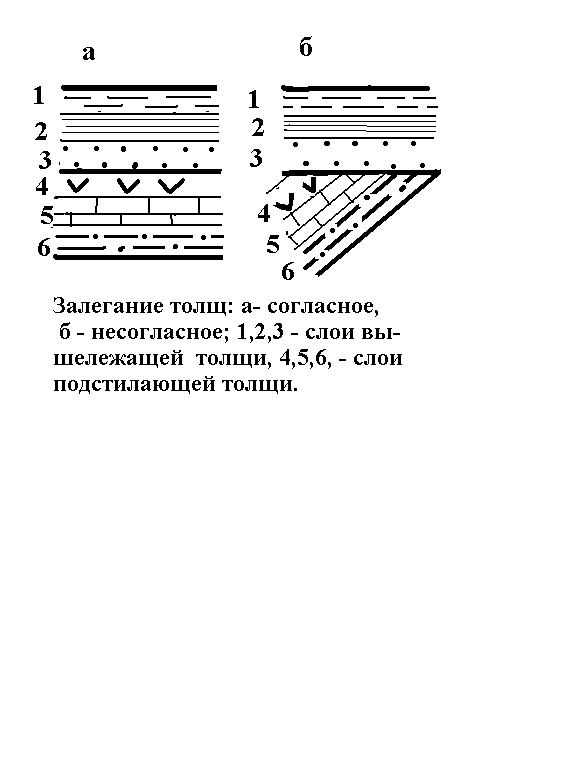

Слои объединяются в толщи. Различают согласное и несогласное залегание толщ по отношению друг к другу. Толщи залегают согласно, если кровли и подошвы слоев одной толщи параллельны кровлям и подошвам слоев другой толщи. При несогласном залегании подошва вышележащей толщи срезает слои нижележащих пород (рис.).
Вторичные или нарушенные формы залегания возникают уже после образования пород в результате складчато-разрывных движений.
Среди этих форм различают складчатые нарушения (дислокации) и разрывные нарушения.
Складкой называется изгиб слоя без разрыва его сплошности. В природе наблюдается большое разнообразие складок. Классифицировать их можно по разным признакам, но сначала следует остановиться на элементах единичной складки, часть которых может быть определена достаточно строго, а часть носит условный характер (рис.). В складке выделяются: крылья-пласты, боковые части складки, располагающиеся по обе стороны перегиба или свода; ядро - внутренняя часть складки, ограниченная каким-либо пластом; угол при вершине складки - угол, образованный продолжением крыльев складки до их пересечения; замок, или свод,- перегиб пластов; осевая поверхность - поверхность, делящая угол при вершине складки пополам; шарнир - точка перегиба в замке, или своде складки; шарнирная линия - линия пересечения осевой поверхности с кровлей или подошвой пласта в замке или своде складки. Осевая линия, или ось - линия пересечения осевой поверхности складки с горизонтальной поверхностью. Гребень - высшая точка складки, не совпадающая с шарниром в случае наклонных или лежачих складок.
Складчатые или пликативные нарушения (дислокации) образуются без разрыва сплошности слоев. К ним относятся моноклиналь, флексура, синклинальная и антиклинальная складки.

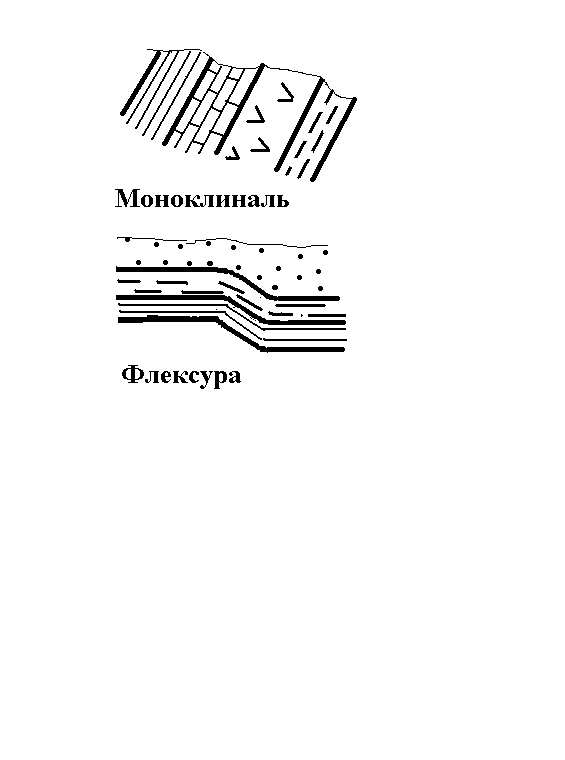

Моноклиналь - самая простая форма нарушения первоначального залегания пород, выражается в общем наклоне слоев в одну сторону.
Флексура – коленообразная складка, образующаяся при смещении одной части толщи относительно другой без разрыва сплошности слоев.

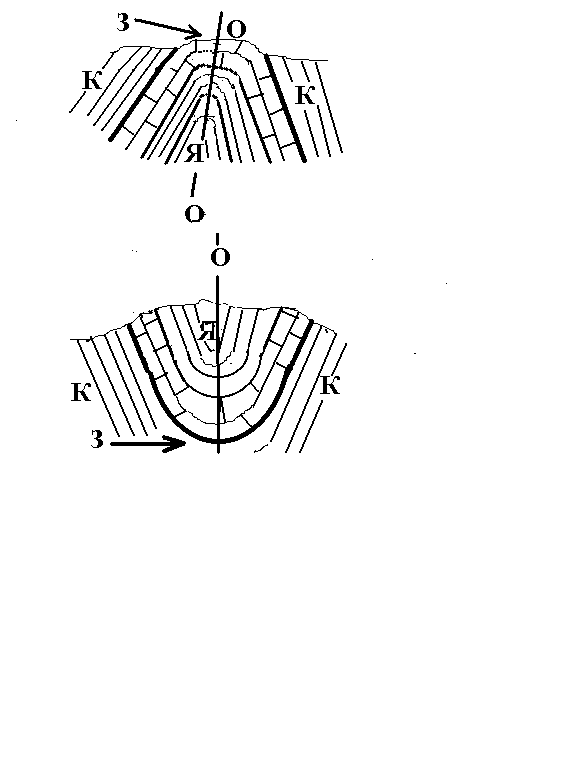

Антиклиналь – складка, обращенная вершиной вверх, синклиналь – складка, обращенная своей вершиной вниз. Бока складок называют крыльями (К), внутреннюю часть – ядром (Я), вершины – замком (З), линия, делящая складку на две симметричные части – осью (О).
По положению оси в пространстве различают складки симметричные, асимметричные, наклонные, лежачие, по форме – изоклинальные (крылья //, сундучные и т.д.). Расположенные рядом синклинальная и антиклинальная складки называются сопряженными.
Разрывные нарушения (дислокации) образуются в результате интенсивных тектонических движений, вызывающих разрывы сплошности слоев. При этом образуются тектонические блоки, смещенные относительно друг друга. Смещение происходит по плоскости разрыва. Амплитуда смещения колеблется от долей метра до первых километров. К разрывным нарушениям относятся сбросы, горсты, грабены, надвиги, сдвиги.

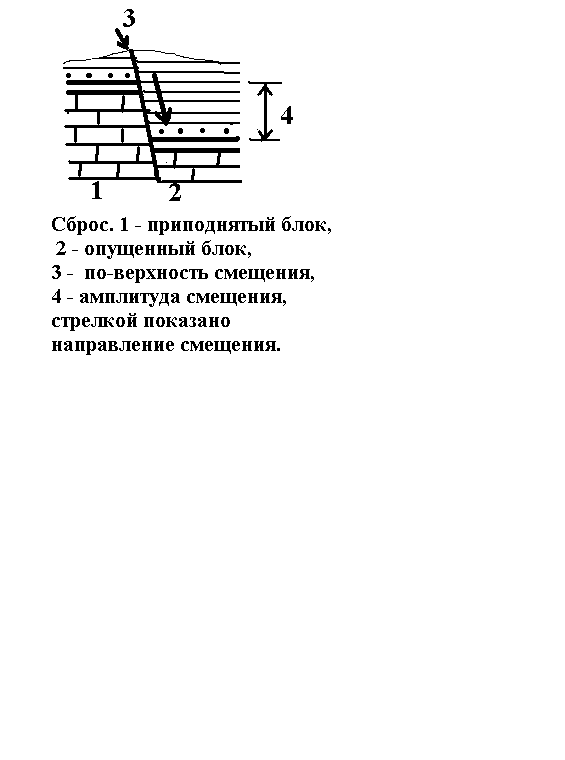

Рисунок - Сброс. 1 – приподнятый блок, 2 – опущенный блок, 3 – плоскость смещения, 4 – амплитуда сброса; стрелкой показано направление смещения.

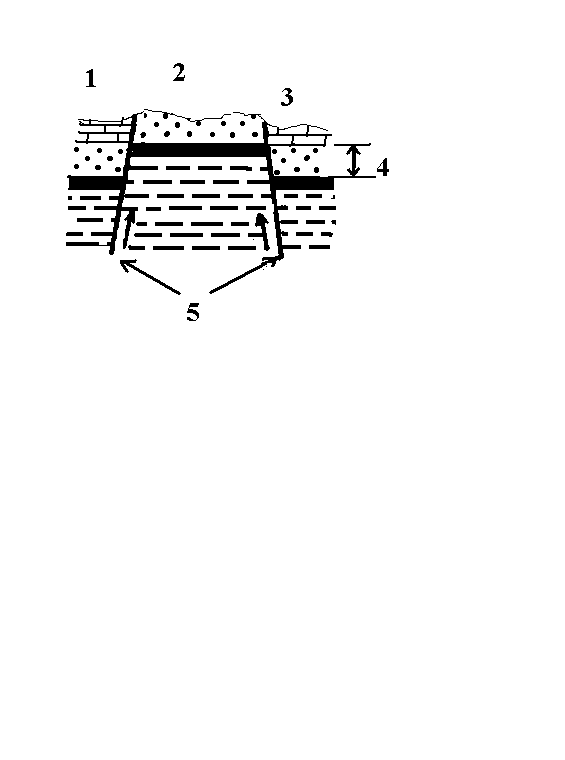

Рисунок - Горст. 1, 3 – опущенные блоки, 2 – приподнятый блок, 4 – амплитуда смещения, 5 – плоскости смещения; стрелками указано направление смещения.

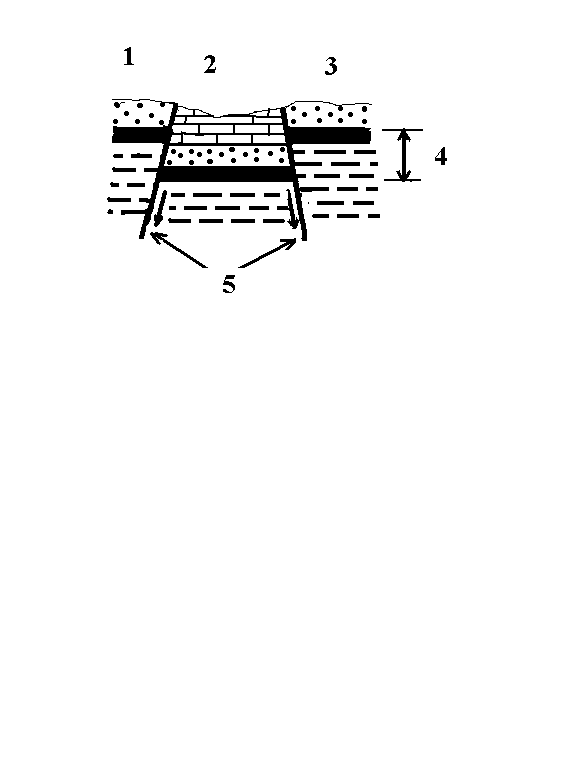

Рисунок - Грабен. 1, 3 – поднятые блоки, 2 – опущенный блок, 4 – амплитуда смещения, 5 – плоскости смещения; стрелки указывают направление смещения.

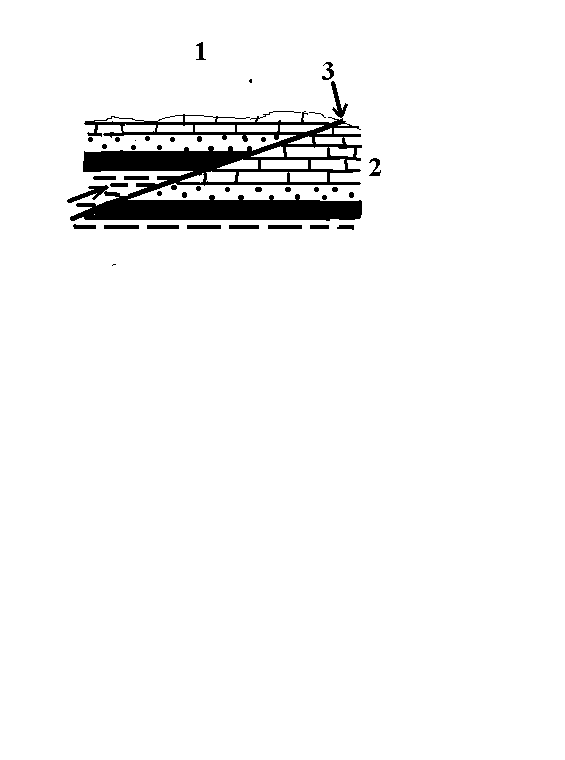

Рисунок - Надвиг. 1 – перемещенный блок, 2 – неподвижный блок, 3 – плоскость смещения (ориентирована к поверхности земли под углом менее 30о); стрелкой показано направление смещения.
