2.2 Редактор для создания графа печатных плат

Для работ по проектированию электрических схем применяется множество специальных редакторов: OrCAD , Proteus ,P-CAD и др.

Для создания графа печатных плат я использовал Sprint-Layout - это простейшее, но весьма эффективное средство для проектирования односторонних и двухсторонних печатных плат. Эта программа содержит все необходимые функции ) для создания топологии плат.

Создание печатных плат осуществляется при помощи библиотеки готовых элементов, редактора макросов, плата может создаваться в нескольких слоях в зависимости от условия задачи.

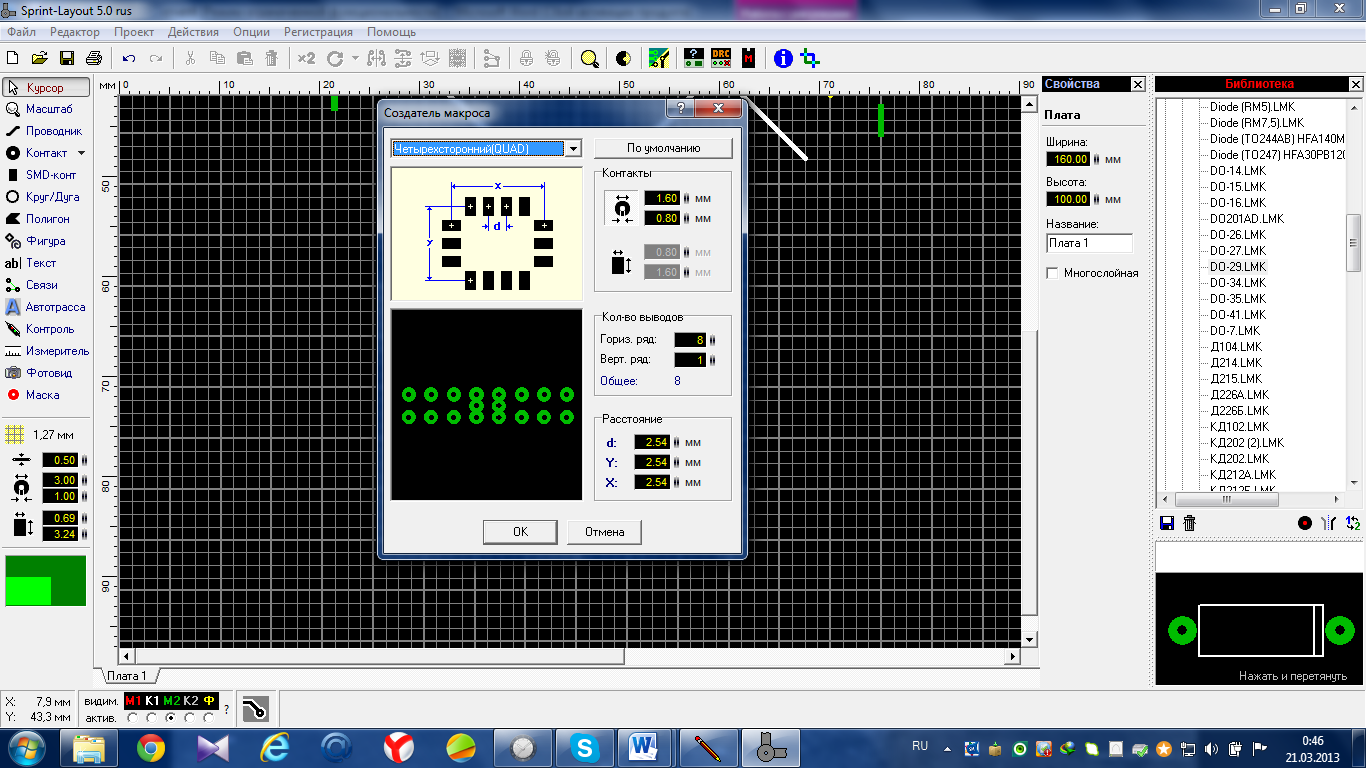

Рис.1 Редактор макросов

Рис.2 Редактор элементов

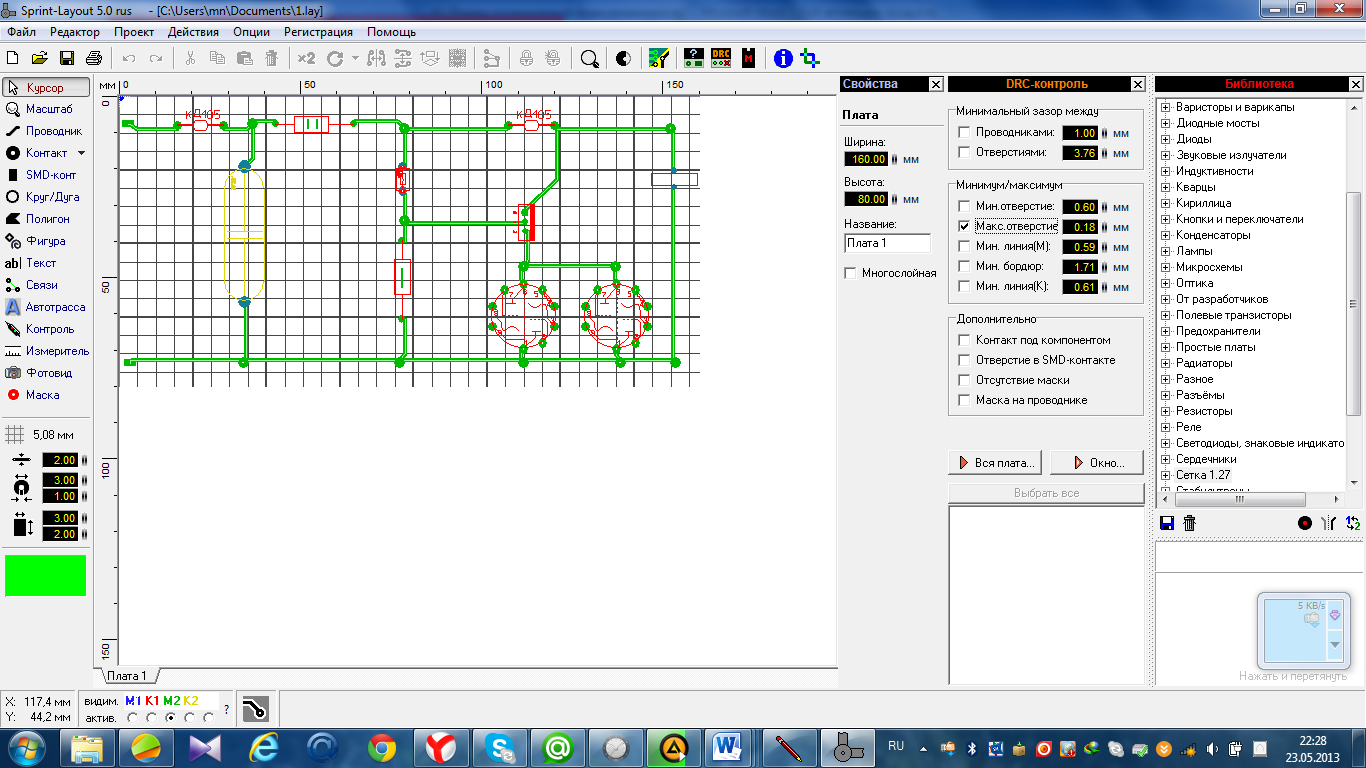

Рис.3 Библиотека готовых элементов.

Для полученного графа можно определить размеры всей платы (см. отметки вертикальной и горизонтальной шкал) по (рис 4)

Рис.4 Отметки шкал.

В чертеже платы могут присутствовать т.н. макросы.

Макросы– это маленькие композиции элементов (главным образом, такие компоненты как резисторы, транзисторы, микросхемы и т.д.), что подробно описано в справке а программе (см. Помощь→Справочник…→Макросы).

В этой связи для них предусмотрена команда: «Сохранить как макрос…», применение которой позволит записать выделенное рамкой изображение в виде макроса.

Результат моей работы можно увидеть Приложение Б – Граф печатной платы.

Программа Sprint-Layout 6.0 является самой простой и популярной при создании монтажных плат, таковой её делает ненавязчивый интерфейс, наглядность.

Как я говорил, сама программа довольно проста, но имеет множество кнопочек и менюшек, помогающих нам в работе , не потребует много времени на свое освоение, но позволяет делать платы достаточно высокого качества.

2.3 Редактор для формирования фальшпанел устройства.

Чтобы сделать фальшпанель устройства я использовал графический редактор Rudis. Это программа приставляет собой разработанное электрическое устройство кроме платы с установленными на ней компонентами включает ряд элементов для управления и контроля его работы. Его изготовление начинается с проектирования, в ходе которого определяются общая компоновка приборов управления, расположение ручек, индикаторов, содержание и вид поясняющих надписей.

С тыльной стороны устройства размещаются таблички информационно-справочного или предупреждающего назначения, указатели параметров используемого электрического тока и другие элементы (включая выводы и клеммы для подключения внешних устройств).

Д ля качественного и быстрого проектирования таких панелей и табличек применяют специальные программы. Одной из них является программа Дизайнер Панелей, внешний вид которой показан на рис

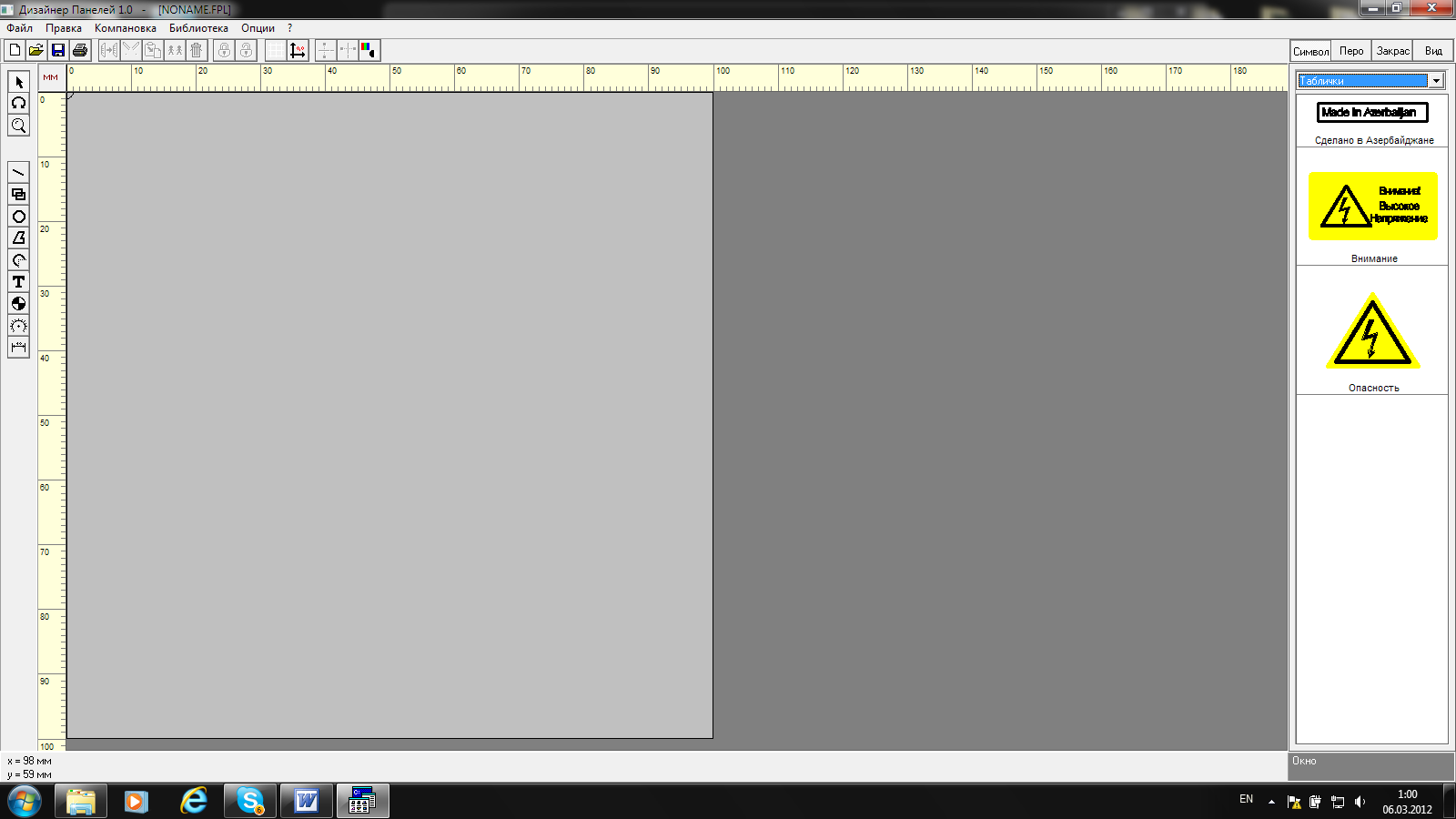

Рис.1 Интерфейс программы Rudis.

В правой части находится дополнительная панель, содержащая ряд вкладок. Вкладка Символ (Рис.2) обеспечивает возможность работа с библиотекой символов. Выделенный символ можно увеличить/уменьшить; можно увеличить все, а также поместить символ в карман (буфер обмена) или переставить в списке

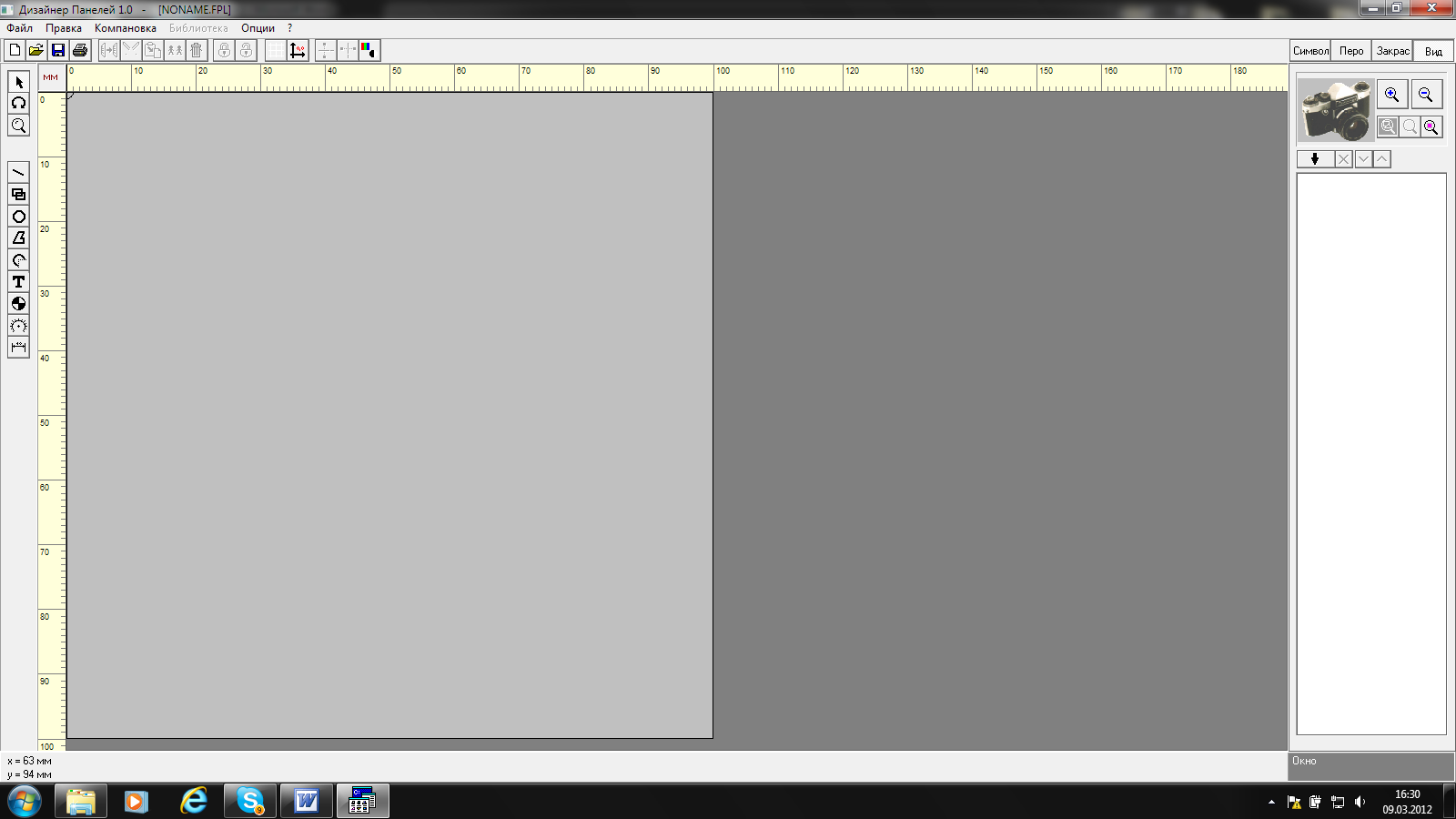

Рис.2 Вкладка Символ

Последняя из вкладок Вид (Рис.2)предназначена для проведения операций с видами изображения на экране.

Вид можно увеличить или уменьшить, увеличить фрагмент, включить в его состав все элементы или привести к нормальному масштабу.

Завершает обзор основные элементов интерфейса программы для проектирования панели команда Размеры. Она позволяет оперативно проставить нужные размеры для на панели, которые могут быть использованы для ее изготовления в металле. Примеры использования этой команды показаны на (рис.3)

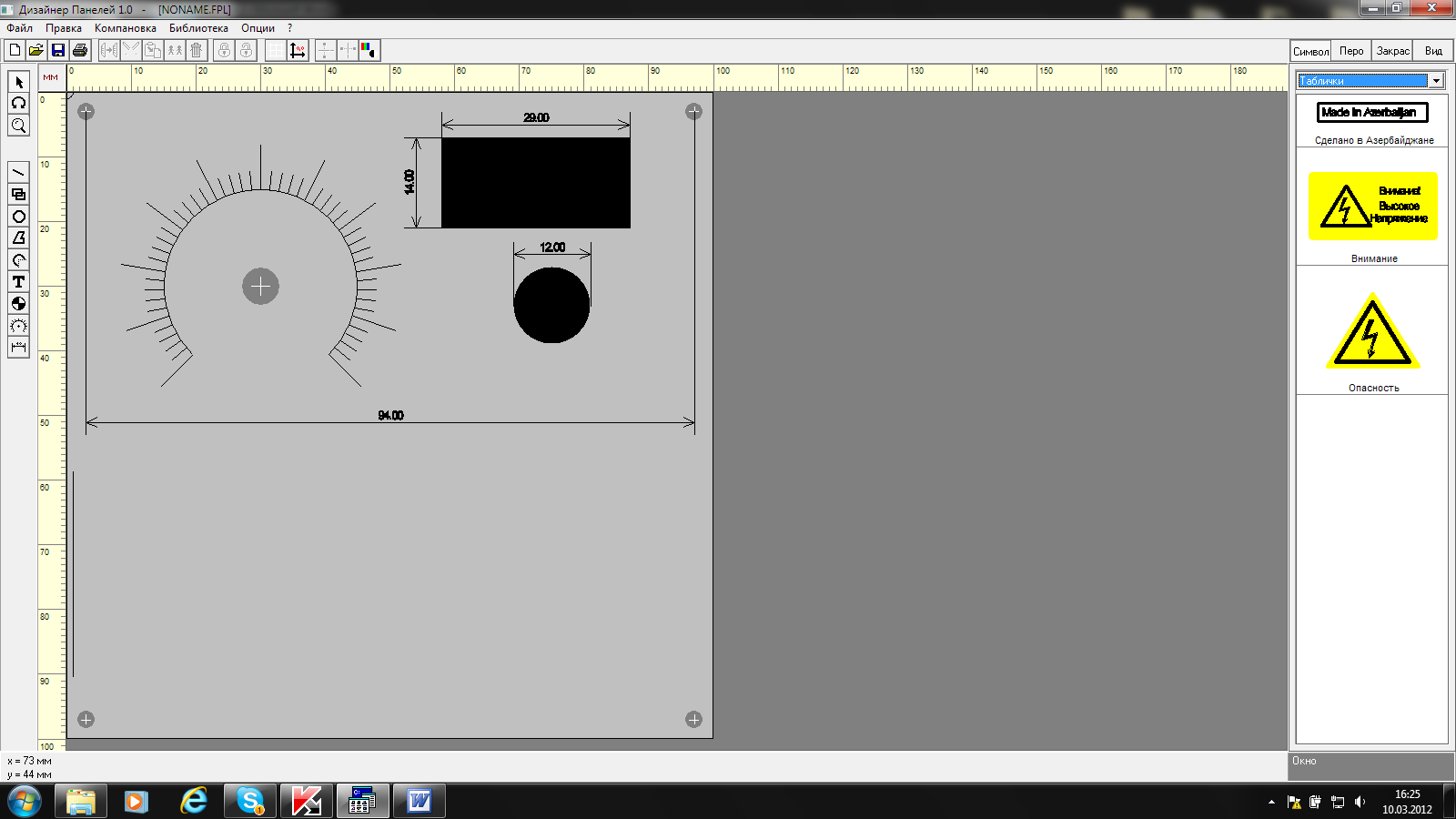

Рис.3 Пример команды размера

Также выбранный вид можно занести в буфер обмена.

Раздел Библиотека (Рис.4) обеспечивает доступ к библиотечным компонентам. При этом открываются страничные операции с библиотекой.

Рис.4 Раздел библиотеки.

Библиотечный набор образцов линий может быть модифицирован (отдельные типы могут быть удалены или переставлены в списке).

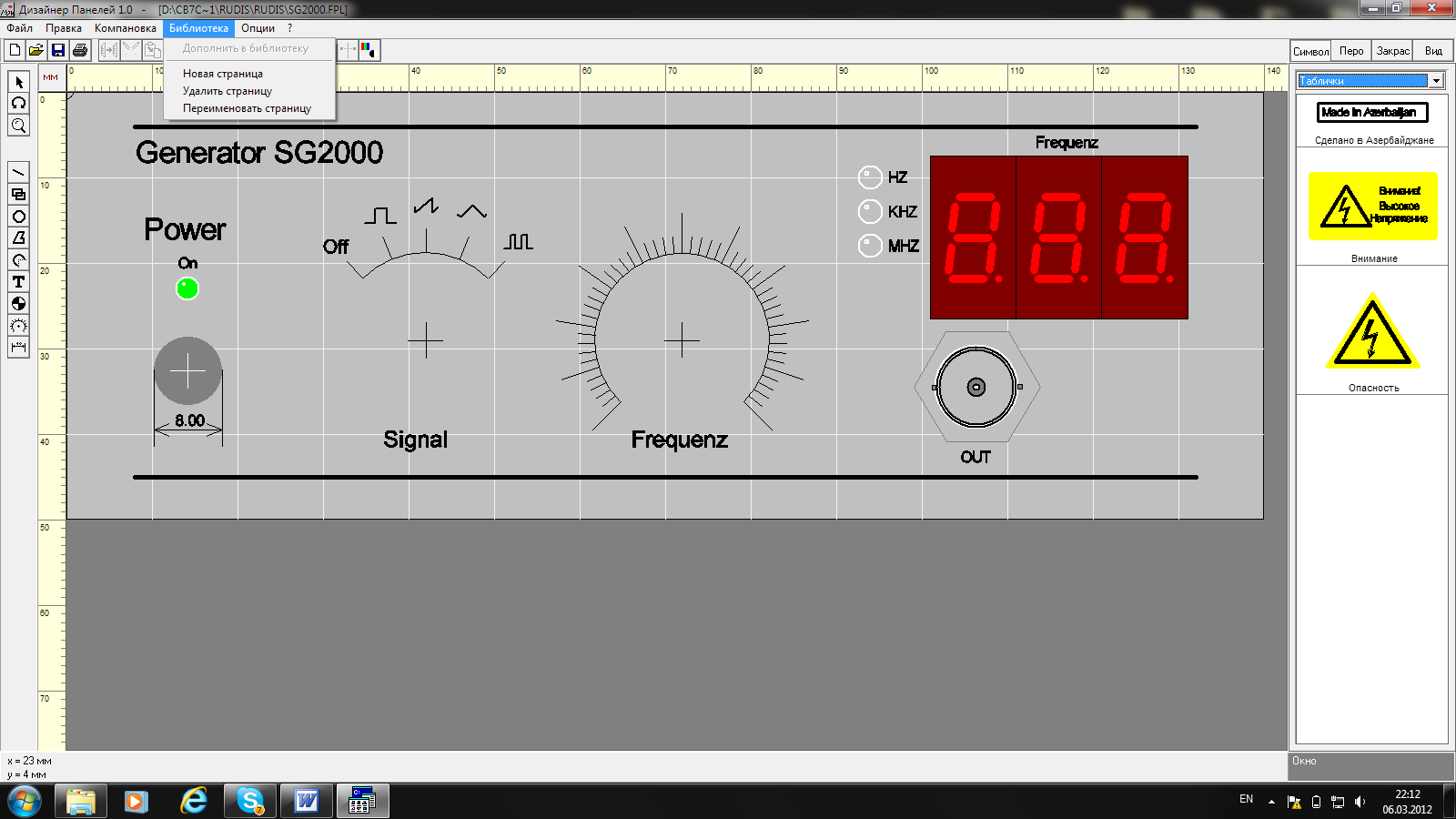

Маю фальшь панель можно увидеть в приложение В – Чертеж флышпанели.
