1.4 Преимущества данного устройства по сравнению с аналогами.

Преимущества данного устройства по сравнению с аналогами состоит в том что оно содержит значительно мало деталей по сравнение с его аналогами, и износ этих детали значительно уменьшен.

При отключение питание данное устройство еще некоторое время будет работать. Это является надежным и недорогим решением для обеспечения бесперебойного питания технических средств электронных систем безопасности, рассчитанных на номинал напряжения 12В.

На мощность – 220В ИРП может продолжать нормальную работу в течение времени, определенного емкости аккумуляторов и мощности потребителей. Предлагаемое нарушение классифицируется как в автономном режиме, устройства в сети, и в случае отключения питания способности потребителей обеспечивается преобразователем. ИРП представляет собой отдельный блок, который подключается к внешней батареи (АКБ) с номинальным напряжением 12В практически любые. Встроенная двухуровневая ИРП автоматическое зарядное устройство выполняет следующие функции: поддержка батарею в заряженном состоянии, не позволяет для подзарядки аккумулятора, не допуская глубокого разряда батареи, для максимального зарядного тока защита от обратной полярности и короткого замыкания батареи указание конце основного цикла заряда.

2 ИСПОЛЬЗУЕМОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ ГРАФИКИ.

2.1 Редактор для построения принципиальных электрических схем.

Для построение моей принципиальной схеме я использовал Графический редактор Rusplan. Это программа, предназначенная для автоматизации процессов построения на экране дисплея графических изображений. Предоставляет возможности рисования линий, кривых, раскраски областей экрана, создания надписей различными шрифтами и сопутствующие вспомогательные операции (просмотр, редактирование, сохранение результатов работы с графикой). Графические построения в редакторе осуществляются с помощью инструментов, организованно оформленных специальной панелью (Рис1).

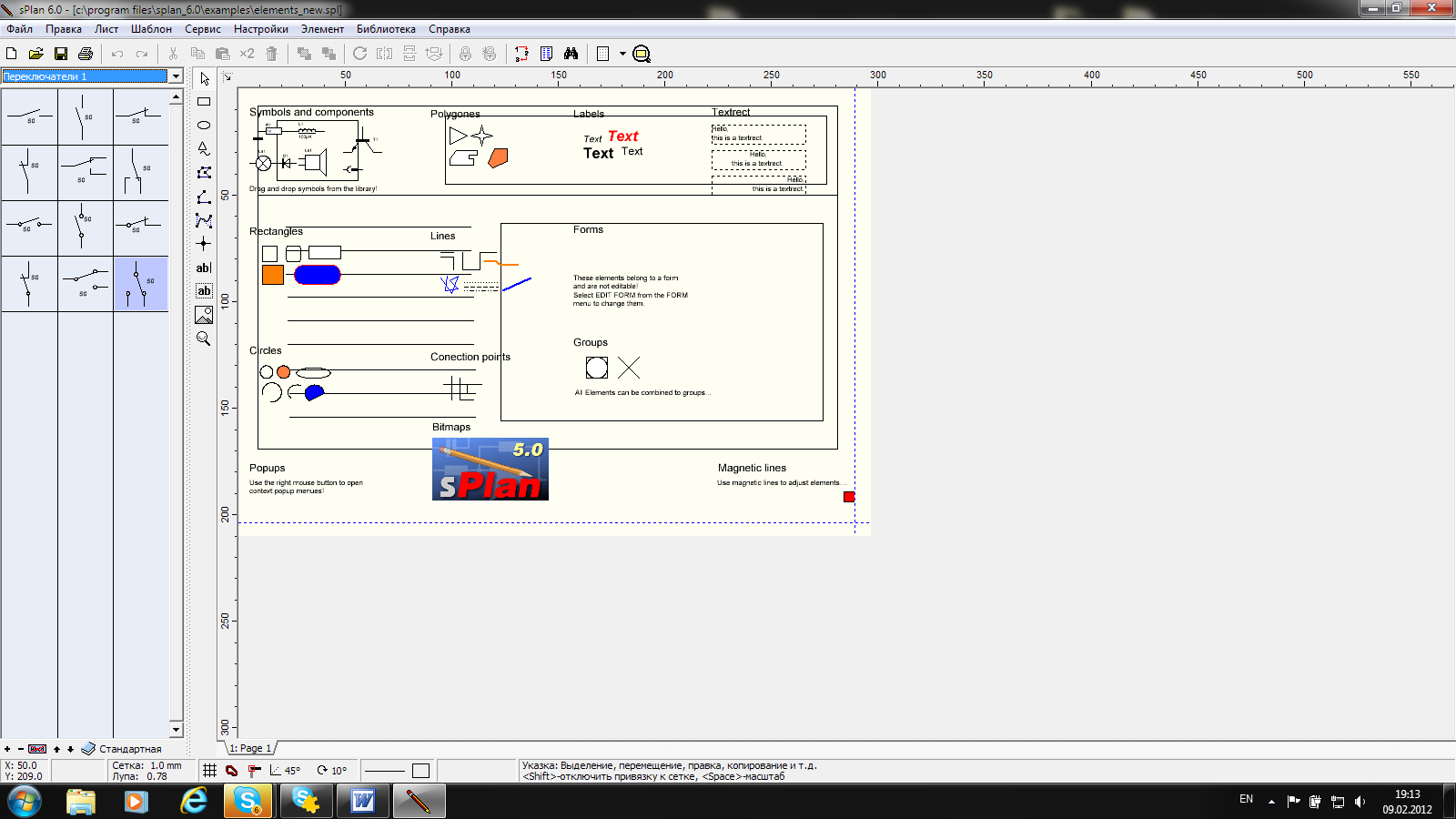

Рис.1 Инструменты для редактора Rusplan.

С помощью библиотеки можно добавлять готовые элементы, что позволяет быстрее работать. Изменил названия элементов с помощью редактора, также убрал автоматическую нумерацию.

В программные настройки включен ряд команд, позволяющих установить нужные стилевые свойства используемых графических примитивов. Так, используя шаги: «Настройки-Стиль линии по умолчанию…» можно открыть окно (Рис.2) для выбора нужных параметров. Для линии можно задать вид начала и окончания (перечень вариантов задан раскрывающимся списком), тип, толщина, размер стрелок (при их наличии) и цветовые свойства.

Результат работы можно увидеть в приложении А.

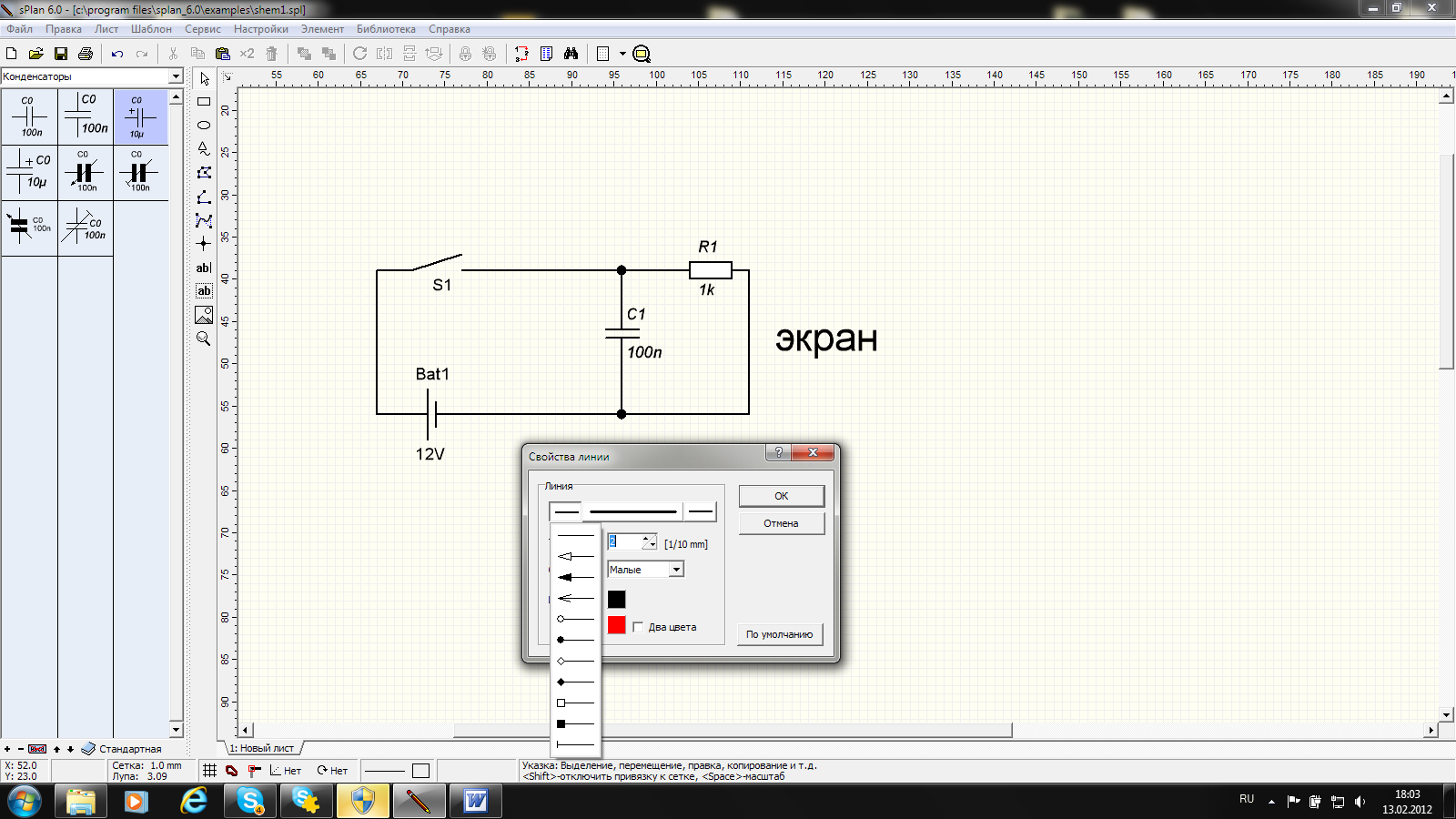

Рис.2 Свойства линии.

Полученные в программе Rusplan результаты могут быть переданы в другие графические программы, для чего предусмотрена функция экспорта. Для этой цели применяется команда: «Файл→Экспорт…», что приводит к появлению окна экспорта чертежа (Рис.3). Среди задаваемых параметров: тип графического формата, в котором будет сохранен (экспортирован) источник; цветность изображения и качество детализации графических элементов (регулируется бегунком по шкале)

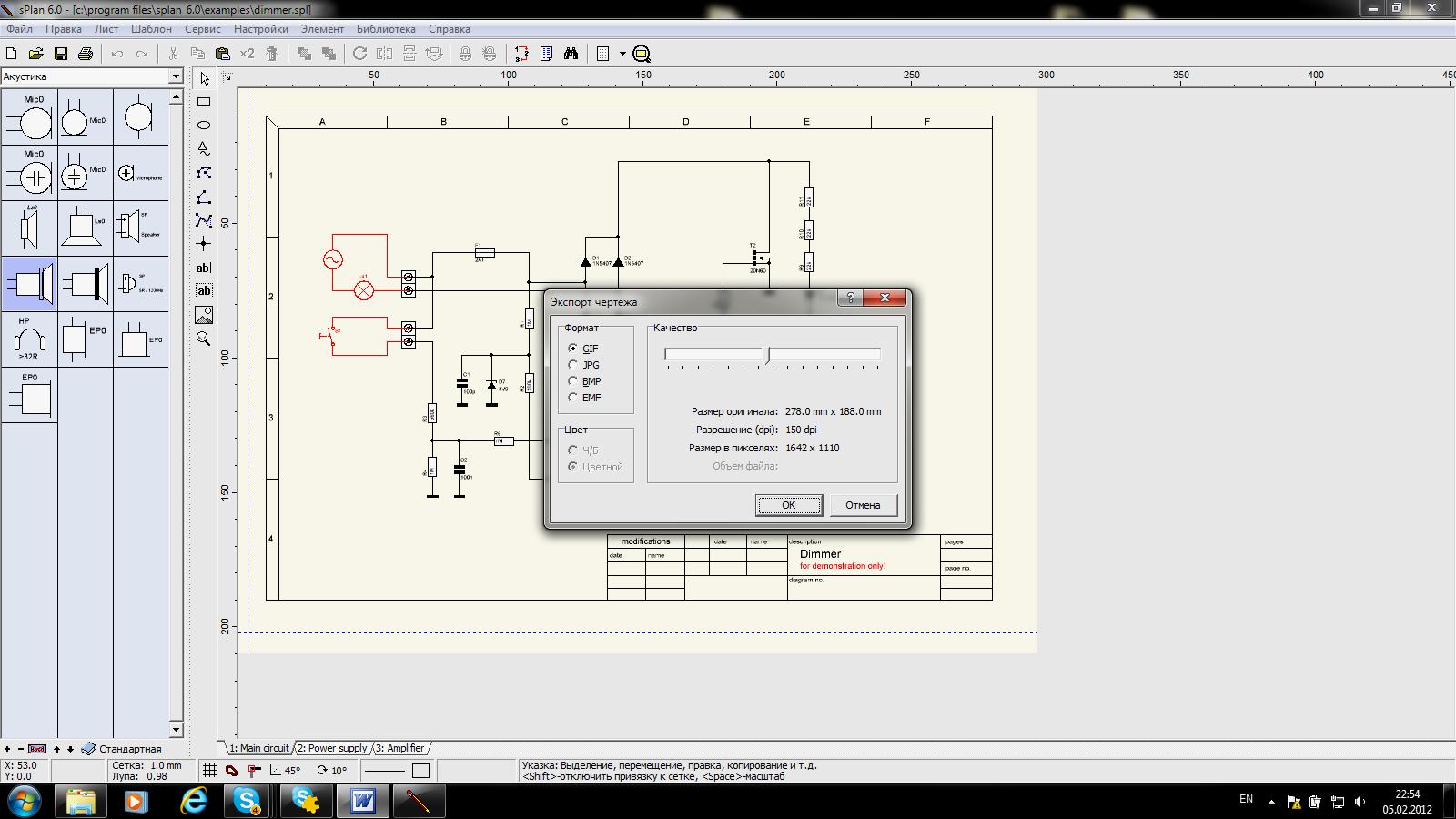

Рис.3 Экспорт чертежа.

Графический редактор Rusplan простой и удобный инструмент для черчения электрических схем, легко в использование и имеет преимущества по сравнению с другими. Хорошие организованные и богатые библиотеки содержат множества элементов, которые легко редактировать.
