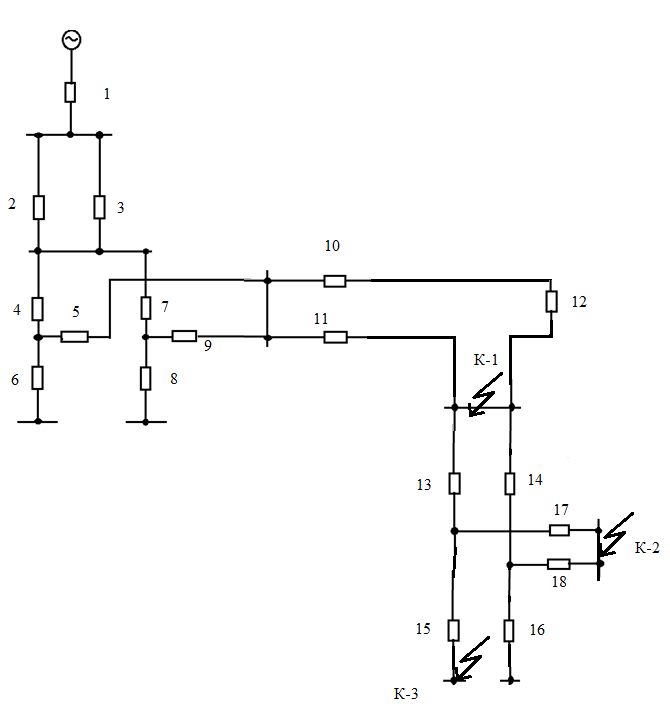

4.2 Эквивалентная схема замещения.

Определяем сопротивление элементов схемы замещения.

Энергосистема

Ом (в именованных ед.)

О.Е (в относительных ед.)

где -сопротивление системы в относительных ед.;

- базовое напряжение

- мощность системы, МВ∙А

-базовая мощность

Линии

2,3) Ом

О.Е.

где – удельное индуктивное сопротивление линии

-протяженность линии

- среднее напряжение

Трансформаторы Т1,Т2

4,7) Ом

О.Е.

9,5)

О.Е.

8.6) Ом

О.Е.

Линия w2.w3.w4

10) Ом

О.Е.

11) Ом

О.Е.

12) Ом

О.Е.

Трансформаторы Т3,Т4

13,14) Ом

О.Е.

15,16) Ом

О.Е.

17,18) Ом

О.Е.

Упрощаем

К-1

11

9

10

7

5

4

3

2

1

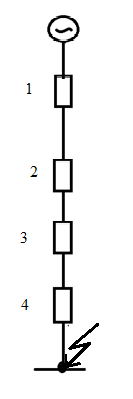

Упрощаем схему

3)

К-1

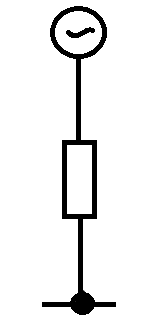

Х_экв(К-1)

Ом

О.Е.

Расчет начального действующего значения периодической составляющей тока К.З.(I_по)

Определение ударного тока К.З.

кА

Т_а=0.75 сек.

Точка к-2

Пересчет на 35кВ

Расчет начального действующего значения периодической составляющей тока К.З.(I_по)

Определение ударного тока К.З.

кА

Точка к-3

Пересчет на 10 кВ

Определение ударного тока К.З.

кА

5.Выбор электроаппаратов токоведущих частей, изоляторов в заданных цепях.

5.1 Расчет токов продолжительных режимов работы для заданных цепей

• на стороне 220кВ:

Наибольший ток нормального режима:

I_норм = (0.65-0.7) =0.68 = 0.142кА =142 А

Наибольший ток послеаварийного или ремонтного режима:

I_макс = (1.3-1.4) ∙ =1.35 ∙ = 0.283кА=283 А

• на стороне 35 кВ:

I_норм = (0.65-0.7) ∙ =0.68∙ = 0.897кА=897 А

I_{макс =} (1.3-1.4) ∙ =1.35 ∙ = 1.78кА=1780А

• на стороне 10 кВ:

I_норм = (0.65-0.7) ∙ =0.68∙ = 3.14кА=3140А

I_макс = (1.3-1.4) ∙ =1.35 ∙ = 6.23кА=6230А

5.3 Выбор и проверка электроаппаратов токоведущих частей, изоляторов в заданной цепи Выбор высоковольтных выключателей (вв) на напряжение 110 кВ

Выключатели в зависимости от применяемых в них дугогасительной и изолирующей сред подразделяются на масляные, воздушные, элегазовые, вакуумные и выключатели с магнитным гашением дуги. В сетях 6…20 кВ применяются малообъемные масляные выключатели, выключатели с магнитным гашением дуги, вакуумные и элегазовые. В качестве генераторных выключателей мощных блоков и синхронных компенсаторов применяются так же воздушные выключатели. На напряжении 35…220 кВ применяются малообъемные масляные выключатели при предельных токах отключения 25…40 кА, а так же элегазовые и вакуумные выключатели. В сетях 110 и 220 кВ находят применение также воздушные выключатели с током отключения от 50 до 63 кА. В сетях 330 кВ и выше применяются воздушные и элегазовые выключатели. При выборе выключателей, как и прочего оборудования, следует стремиться к однотипности, что упрощает эксплуатацию. К установке принимаем элегазовый выключатель типа ВЭБ-110, и проверяем его по условиям выбора выключателей:

• по номинальному напряжению:

U_{уст =} 110 кВ = U_ном = 110 кВ Условие выполняется

• по номинальному длительному току:

I_макс =227 А ≤ I_ном =2500 А Условие выполняется

• проверка на симметричный ток отключения:

I_пϮ= 1.8 кА ≤ I_{откл.ном} =40 кА Условие выполняется.

где Iп.τ – действующее значение периодической составляющей тока короткого замыкания для времени τ, определяется расчетом.

• проверяется возможность отключения апериодической составляющей тока короткого замыкания iа.τ в момент расхождения контактов τ:

i_аϮ = 1.4 кА ≤ i_а.ном = 40 кА Условие выполняется.

где: i_а.ном – номинальный апериодический ток отключения выключателя;

• Проверка на электродинамическую стойкость:

I_уд = 4.7 кА ≤ i_пр.скв. = 102 кА

i_пр.скв. – номинальный ток электродинамической стойкости выключателя (амплитудное значение предельного полного тока, который может протекать через выключатель).

• Проверка на термическую стойкость по тепловому импульсу I_кз:

В_к = 0.423 кА² ∙ с ≤ = 4800 кА² ∙ с

В_к = I_по (t_откл. + Т_а.экв.) = 1.8 (0.18+0.055)= 0.423 кА² ∙ с

= 40² ∙3 = 4800 кА² ∙ с

где В_к – тепловой импульс по расчету; I_тер – предельный ток термической стойкости по каталогу; t_тер – длительность протекания тока термической стойкости по каталогу

С П И С О К Л И Т Е Р А Т У Р Ы

1. Электрическая часть станций и подстанций: Учеб. для вузов /

А.А.Васильев, И.П.Крючков, Е.Ф.Неяшкова, М.Н.Околович; Под ред.

А.А.Васильева. — 2-е изд.,перераб. и доп. — М.: Энергоатомиздат, 1990. — 576 с.

2. Электрическая часть электростанций: Учебник для вузов / Под ред.

С.В.Усова. — 2-е изд., перераб. и доп. — Л.: Энергоатомиздат, 1987. — 616 с.

3. Рожкова Л.Д. и Козулин В.С. Электрооборудование станций и подстан-

ций. Учебник для техникумов. — М., "Энергия", 1987.

4. Устройство комплектное распределительное (КРУ) К-104-М: Техниче-

ское описание и инструкция по эксплуатации. — Московский завод "Электро-

щит", ОГК, 1991. — 98 с.

5. Электротехнический справочник: в 3-х т. Т. 2. Электротехнические уст-

ройства / Под общ. ред. проф. МЭИ В.Г.Жукова и др. — 6-е изд., испр. и доп. —

М.: Энергоиздат, 1981. — 640 с.

6. Чунихин А.А. Электрические аппараты: общий курс. Учебник для вузов.

— 3-е изд. — М.: Энергоатомиздат, 1988. — 270 с.

7. Справочник по электрическим аппаратам высокого напряжения / Под ред.

В.В.Афанасьева. — Л.: Энергоатомиздат, 1987. — 544 с.

8. Электрические аппараты высокого напряжения / Под ред.

Г.Н.Александрова. — Л.: Энергоатомиздат, 1989. — 344.

9. Родштейн Л.А. Электрические аппараты: Учебник для техникумов - 4-е

изд. — Л.: Энергоатомиздат, 1989. — 304 с.

10. Неклепаев Б.Н., Крючков И.П. Электрическая часть электростанций и

подстанций: Справочные материалы для курсового и дипломного проектирова-

ния: Учебное пособие для вузов. — 4-е изд., перераб. и доп. — М.: Энергоатомиз-

дат, 1989. — 608 с.
