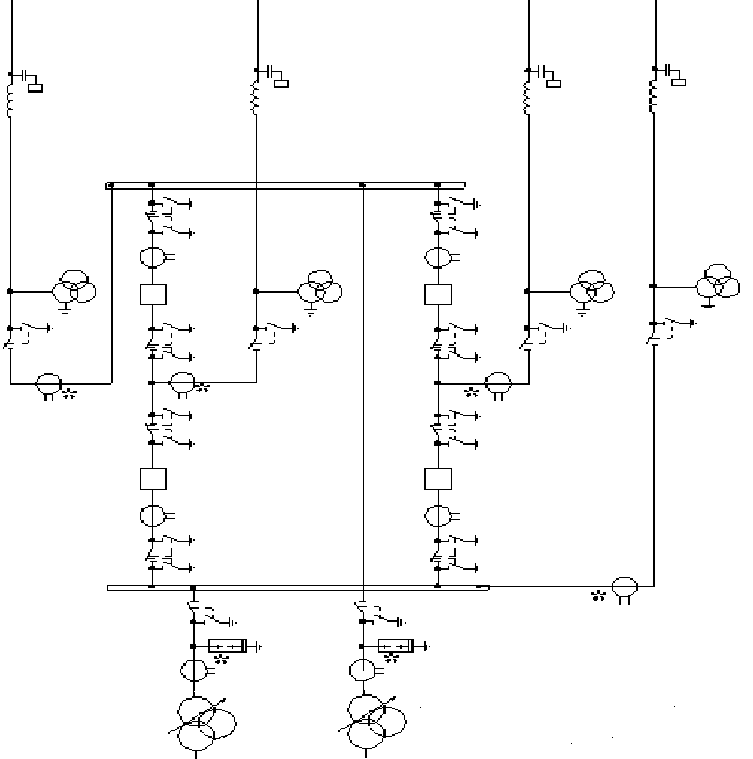

2.1 Выбор и описание схемы электрического соединения на стороне вн
Для РУВН с уровнем напряжения 220 кВ используем схему с одной секционированной системой шин с секционным выключателем. Эту схему можно применять при парных линиях. Число присоединений определяется экономической целесообразностью установки секционных выключателей. Важным требованием к схемам на стороне высшего напряжения является создание условий для ремонта выключателей без перерыва работы. Этим требованиям отвечает схема с одной секционированной системой шин.
220кВ
2.2 Выбор и описание схемы электрического соединения на стороне сн.
Для РУСН с уровнем напряжения 35 кВ используем одну секционированную систему шин с секционным выключателем, т.к. данная система обеспечивает надежность работы, при небольшом числе присоединений, из-за малого числа коммутационных аппаратов, что делает ее достаточно экономичной.
35кВ
2.3 Выбор и описание схемы электрического соединения на стороне нн.
РУНН с уровнем напряжения 10 кВ выполняем с одной секционированной системой шин с секционным выключателем. Схема проста и наглядна. Источники питания присоединяются к сборным шинам с помощью выключателей и разъединителей. На каждую цепь необходим один выключатель, который служит для отключения и включения этой цепи в нормальных и аварийных режимах. При необходимости отключения линии достаточно отключить выключатель. Если выключатель выводится в ремонт, то после его отключения отключают разъединители: с начала линейный, a затем шинный. Таким образом, операции с разъединителями необходимы только при выводе присоединения в целях обеспечения безопасного производства работ. Вследствие однотипности и простоты операций с разъединителями аварийность из-за неправильных действий с ними дежурного персонала мала, что относится к достоинствам рассматриваемой схемы. Так же схема позволяет использовать комплектные распределительные устройства (КРУ), что снижает стоимость монтажа, позволяет широко применять механизацию и уменьшить время сооружения электроустановки.
10 кВ
3.Выбор трансформаторов собственных нужд и схемы питания собственных нужд.
Расчетная мощность трансформатора
где Кс –коэффициент спроса, учитывающий коэффициент одновременности и загрузки(Кс=0.8 )
Руст-активная мощность собственных нужд подстанции (для узловых 50…200кВА)
Qуст-реактивная мощность собственных нужд подстанции, кВАр
Расчетная мощность трансформатора собственных нужд, если их используется 2:
Sт≥
где Кпг-коэффициент допустимой аварийной перегрузки трансформатора (ст.387)
=(50…200)*0.62=(31…124)
кВАр
где
соответствует виличене cos
0.85
Предельная мощность каждого трансформатора для подстанции 100…220 кВ не более 630 кВ∙А
Принимаем 2 трансформатора собственных нужд ТМ-100/10
Техническая характеристика трансформатора тм-100/10
-Номинальная мощность, КВ∙А………………………………………………………100
-Высшее напряжение, кВ…………………………………………………………………10
-Низшее напряжение, кВ………………………………………………………………….0.4
-Потери холостого хода, кВт……………………………………………………………..0.31
-Потери короткого замыкания ВН-НН , кВт……………………………………...1.97
-Напряжение короткого замыкания ВН-НН,%.....................................4.5
-Ток холостого хода,%...........................................................................2.6
