Задание
для курсового проекта
по МДК 0101 «Техническое обслуживание электрооборудования электрических станций, подстанций и систем».
студенту отделения 140407
« Электрические станции, сети и системы»
Володину Алексею Юрьевичу
Тема проекта « Электрическая часть районной подстанции 220/35/10 кВ.»
Содержание расчетно-пояснительной записки.
Аннотация
1.Разработка структурной схемы подстанции.
1.1.Расчет мощности нагрузки на шинах подстанции.
1.2.Выбор трансформаторов(автотрансформаторов).
1.3.Составление структурной схемы подстанции.
2. Разработка упрощенной принципиальной электрической схемы подстанции.
2.1.Выбор и описание схемы электрических соединений на стороне высокого напряжения.
2.2.Выбор и описание схемы электрических соединений на стороне среднего напряжения.
2.3.Выбор и описание схемы электрических соединений на стороне низкого напряжения.
3.Выбор трансформаторов собственных нужд и схемы питания собственных нужд(0.4/24 кВ)
4.Расчет токов трехфазного короткого замыкания. Выбор и проверка тока ограничивающих
реакторов ( в необходимом случае).
5.Выбор электрических аппаратов, токоведущих частей, изоляторов в заданных цепях.
5.1.Расчет токов продолжительных режимов работы Iнорм Iмакс для заданных цепей.
5.2.Выбор расчетных токов короткого замыкания для заданных цепей.
5.3.Выбор и проверка электрических аппаратов, токоведущих частей, изоляторов в заданной
цепи.
5.4. Выбор электрических аппаратов, токоведущих частей, изоляторов по номинальным
параметрам.
6. Выбор заземляющих дугогасящих реакторов.
7. Выбор и описание конструкции распределительного устройства.
8.Список используемой литературы.
Графическая часть.
Лист 1. Принципиальная электрическая схема подстанции с указанием на ней типов
трансформаторов, электрических аппаратов, токоведущих частей и измерительных
приборов.
Лист 2. Конструктивный чертеж распределительного устройства.
Преподаватель /Гришин Г.Г./
1. Разработка структурной схемы подстанции.
1.1 Расчет мощности нагрузки на шинах подстанции.
От шин 35 кВ отходят 4 параллельные воздушные линии, мощностью 8.2 МВт, cos ϕ= 0.91, коэффициент одновременности равен 0.88
От шин 10 кВ отходят 12 кабельных линий, мощностью 2 МВт, cos ϕ = 0.89, коэффициент одновременности равен 0.84.
Полная мощность нагрузок на шинах всех напряжений
где nw - количество линий, kодн - коэффициент одновременности, Pmax - максимальная мощность одной линии.
Максимальная мощность на шинах 35 кВ.
Максимальная мощность на шинах 10 кВ.
Полная мощность нагрузок подстанции:
1.2. Выбор трансформаторов.
Предлагаем выбрать 2 трансформатора 220/35/10 кВ, т.к. имеются потребители I и II категории.
Определяем номинальную мощность трансформаторов TV3,TV4.
По
таблице [ ] выбираем трансформатор типа
ТДТН-40000/220/35/10,
Техническая характеристика трансформатора ТДТН-40000/220/35/10
-Номинальная мощность, МВ∙А…………………………………………………………..40
-Высшее напряжение, кВ……………………………………………………………………..220
-Среднее напряжение, кВ…………………………………………………………………….35
-Низшее напряжение, кВ……………………………………………………………………...10
-Потери холостого хода, кВт…………………………………………………………………54
-Потери короткого замыкания ВН-СН , кВт………………………………………….220
-Потери короткого замыкания ВН-НН, кВт……………………………………………200
-Потери короткого замыкания СН-НН, кВт……………………………………………170
-Напряжение короткого замыкания ВН-СН,%...........................................12.5
-Напряжение короткого замыкания ВН-НН,%...........................................22
-Напряжение короткого замыкания СН-НН,%........................................9.5
-Ток холостого хода,%..............................................................................0.55
Проверяем выбранные трансформаторы на перегрузочную способность в аварийном режиме по условию
где Sном-номинальная мощность выбранного трансформатора;
1.4-коэффициент допустимой перегрузки;
KI и KII-коэффициент, учитывающий потребителей I и II категории.
Условие выполняется.
1.3.Составление структурной схемы подстанции.

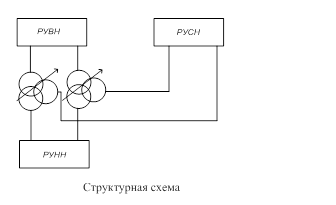

Структурные схемы составляются для разработки главной схемы подстанции. На структурных схемах показываются основные функциональные части электрической установки (РУ, трансформатор, автотрансформатор, генератор) и связей между ними. Структурные схемы служат для дальнейшей разработки более подробных и полных принципиальных схем, а так же для общего ознакомления с работой электрической установки. В данном проекте предлагается следующая структурная схема:
2BW
2BW
220кВ
35кВ
TV2
TV1
10кВ
14KW
