Одержание:

Введение ……………………………………………………………………………..5

Задание ……………………………………………………………………..………...6

Стек протаколов TCP/IP …………………………………………………………….8

Протокол IP ……………………………………………………………………...…..9

Маска подсети ………………………………………………………………...…....10

Выделение подсети ……………………………………………………………..….11

Ограничкние метода по классовой IP-адресации……………………………..….12

Маршрутизация данных …………………………………………………………...14

Определение приложения сети протакола TCP/IP ……………………………....16

Процесс разрешения физического адреса ………………………………………..17

Вывод информации о текущем состоянии сети …………………………………19

Работа команд протакола UDP ……………………………………………………25

Вывод имени локольного компьютера ………………………………………...…27

Подключение к сетевым ресурсам ………………………………………………..28

Вывод ……………………………………………………………………………….31

Список литературы ………………………………………………………………...32

Введение:

Создание сложной, структурированной сети, интегрирующей различные базовые технологии, может осуществляться средствами канального уровня: для этого могут быть использованы некоторые типы мостов и коммутаторов. Мост и коммутатор разделяет сеть на сегменты, локализуя трафик внутри сегмента, что делает линии связи разделяемыми преимущественно между станциями данного сегмента. Тем самым сеть распадается на отдельные подсети, из которых могут быть построены составные сети достаточно крупных размеров.

Подсети соединяются между собой маршрутизаторами. Компонентами составной сети могут являться как локальные, так и глобальные сети. Все узлы в пределах одной подсети взаимодействуют, используя единую для них технологию. Так, в составную сеть могут входить несколько сетей разных технологий: локальные сети Ethernet, Fast Ethernet, Token Ring, FDDI и глобальные сети frame relay, X.25, ISDN. Каждая из этих технологий способна обеспечить взаимодействие всех узлов в своей подсети, но не способна построить информационную связь между произвольно выбранными узлами, принадлежащие разным подсетям. Следовательно, для организации взаимодействия между любой произвольной парой узлов составной сети требуются дополнительные средства.

Так как стек TCP/IP был разработан до появления модели взаимодействия открытых систем ISO/OSI, то, хотя он также имеет многоуровневую структуру, соответствие уровней стека TCP/IP уровням модели OSI достаточно условно. В стеке TCP/IP определены 4-е уровня. Каждый из этих уровней несет на себе некоторую нагрузку по решению основной задачи – организация надежной и производительной работы составной сети, части которой построены на основе сетевых технологий.

Рассматривая многоуровневую архитектуру TCP/IP, можно выделить в ней уровни, функции которых зависят от конкретной технической реализации сети, и уровни, функции которых ориентированы на работу с приложениями. Протоколы прикладного уровня стека TCP/IP работают на компьютерах, выполняющих приложения пользователей. Даже полная смена сетевого оборудования в общем случае не должна влиять на работу приложений, если они получают доступ к сетевым возможностям через протоколы прикладного уровня.

Идеологическим отличием архитектуры стека TCP/IP от многоуровневой организации других стеков является интерпретация функций самого нижнего уровня – уровня сетевых интерфейсов (network interface). Так, например, нижние уровни модели OSI (канальный и физический) нагружены функциями по доступу к среде передачи, формированию кадров и согласованию уровней электрических сигналов, кодированию и синхронизации и другими весьма конкретными действиями, составляющими суть таких протоколов обмена данными, как Ethernet, Token Ring и многих других.

Обычно при появлении новой технологии локальных или глобальных сетей оно быстро включается в стек TCP/IP путем разработки соответствующего документа RFC, определяющего метод инкапсуляции пакетов IP в ее кадры. Спецификация RFC 1577, определяющая работу IP через сети АТМ, появилась в 1994 году вскоре после принятия основных стандартов этой технологии.

На 2002 год стек TCP/IP является самым популярным средством организации составных сетей.

Задание:

Нарисовать топологию в аудитории, определить какой кабель. На этой схеме подписать IP-адрес для каждого компьютера (своего и с которым pinging) и сервера; написать идентификатор сети и маску. Проверить работу программ диагностирующих стек TCP/IP.

При топологии «звезда» все компьютеры с помощью сегментов кабеля подключаются к центральному компоненту, именуемому концентратором. Сигналы от передающего компьютера поступают через концентратор всем остальным. Эта топология возникла на заре вычислительной техники, когда компьютеры были подключены к центральному, главному, компьютеру.

Идентификатор сети (класс С): 192.168.1.0

Идентификатор узла: 10

Маска подсети (Subnet Mask): 255.255.255.0

В сетях с топологией «звезда» подключение кабеля и управление конфигурацией сети централизованы. Но есть и недостаток: так как все компьютеры подключены к центральной точке, для больших сетей значительно увеличивается расход кабеля. К тому же, если центральный компонент выйдет из строя, нарушится работа всей сети.

А если выйдет из строя один компьютер ил кабель, соединяющей его с концентратором, то лишь этот компьютер не сможет передавать или принимать данные по сети. На остальные компьютеры в сети это не повлияет. В аудитории находиться один концентратор, кабель - витая пара.

Витая пара.

Самая простая витая пара – это 2 перевитых вокруг друг друга изолированных медных провода. Существуют 2 типа тонкого кабеля: неэкранированная витая пара и экранированная витая пара.

Несколько витых пар может помещаться в одну защитную оболочку. Их количество в таком кабеле может быть различным. Завивка проводов позволяет избавиться от помех наводимых соседними парами и другими источниками, например двигателями, реле и трансформаторами.

Неэкранированная витая пара.

Неэкранированная витая пара (спецификация 10BaseT) широко используется в ЛВС, максимальная длина сегмента составляет 100 метров.

Неэкранированная витая пара состоит из 2-х изолированных медных проводов. Существует несколько спецификаций, которые регулируют количество витков в единицу длины – в зависимости он назначения кабеля. Существует 5 категорий неэкранированной витой пары:

Категория 1

Традиционный телефонный кабель, по которому можно передавать только речь, но не данные. Большинство телефонных кабелей, произведенных до 1983 года, относятся к категории 1.

Категория 2

Кабель, способный передавать данные со скоростью 4 Мбит/с. Состоит из 4-х витых пар.

Категория 3

Кабель, способный передавать данные со скоростью 10 Мбит/с. Состоит из 4-х витых пар с девятью витками на 1 метр.

Категория 4

Кабель, способный передавать данные со скоростью 16 Мбит/с. Состоит из 4-х витых пар

Категория 5

Кабель, способный передавать данные со скоростью 100 Мбит/с. Состоит из 4-х витых пар медного провода

Большинство витых пар использует неэкранированную витую пару. Это одна из причин ее высокой популярности. Причем во многих организациях при строительстве, ее прокладывают не только для сегодняшних нужд телефонизации, но и, предусматривая запас кабеля, в расчете на будущие потребности. Если установленные в здании кабели рассчитаны на передачу данных, их можно использовать в компьютерной сети. Необходимо, однако, обратить внимание на то, что телефонный кабель не имеет витков, и его технические характеристики могут не соответствовать тем, которые соответствуют безопасной и надежной передачи данных между компьютерами. Одной из потенциальных проблем для всех типов кабелей являются перекрестные помехи – электрические наводки, вызванные сигналами в смежных проводах. Неэкранированная витая пара особенно страдает от перекрестных помех. Для уменьшения их влияния используют экран.

Экранированная витая пара

Кабель экранированной витой пары имеет медную оплетку, которая обеспечивает большую защиту, чем неэкранированная витая пара. Кроме того, пары бывают обмотаны фольгой. Все это означает, что экранированная витая пара, по сравнению с неэкранированной, меньше подвержена воздействию электрических помех и может передавать сигналы с большей скоростью и на большие расстояния.

Компоненты кабельной системы.

Соединители

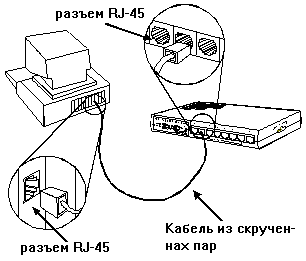

Для подключения витой пары к компьютеру используются телефонные коннекторы RJ-45. На первый взгляд, они похожи на RJ-11, но в действительности между ними есть существенные отличия.

Во-первых, вилка RJ-45 чуть больше по размерам и не подходит для гнезда RJ-11.

Во-вторых, коннектор RJ-45 имеет 8 контактов, а RJ-11 только четыре.

Краткая теория:
