М инистерство образования и науки Российской Федерации фгбоу впо «тамбовский государственный технический университет»

Кафедра   Гидравлика и теплотехника

УТВЕРЖДАЮ

Зав. кафедрой   Н.П.Жуков

подпись, инициалы, фамилия

« »   2012 г.

Пояснительная записка

к курсовой работе по   Гидравлика и гидромашины

наименование учебной

дисциплины

на тему:   Расчет напорной гидравлической системы

Автор работы   Е.А.Черных      Группа   БХП-21

подпись, дата инициалы, фамилия

Специальность   241000 .62– Основные процессы химических производств

номер, наименование

и химическая кибернетика

Обозначение курсовой работы   ТГТУ 241000.62.009

Руководитель работы   А.О. Антонов

подпись, дата инициалы, фамилия

Работа защищена Оценка

Члены комиссии            А.О. Антонов

подпись, дата инициалы, фамилия

подпись, дата инициалы, фамилия

подпись, дата инициалы, фамилия

Нормоконтролер            А.О. Антонов

подпись, дата инициалы, фамилия

Тамбов, 2012 г..

Содержание

1. Исходные данные ……………………………………………………….3

2. Гидравлические характеристики насоса при заданной частоте вращения……………………………………………………………………………….....3

3. Характеристика сети насосной установки……………………………..4

4. Эксплуатационные параметры насосной установки (Q, H, N, η) при заданной частоте вращения…………………………………...………………...13

5. Расходы жидкости в параллельных ветвях нагнетательного трубопровода……………………………………………………………………….…..13

6. Последовательная и параллельная работа двух насосов указанной марки.......................................................................................................................15

7. Во сколько раз необходимо изменить частоту вращения насоса, чтобы его подача изменилась (увеличилась или уменьшилась) в 1,6 раза? Чему в этом случае равны остальные параметры насоса (H, N)……………………...20

8. Во сколько раз необходимо изменить частоту вращения, чтобы напор насоса изменился в 1,4 раза? Чему в этом случае равны остальные параметры насоса (Q, N)………………………………………………………………….….22

9. Параметры насоса (Q, H, N) после подрезки колеса центробежного насоса до диаметра D_2п……………………………………………………..…...26

10. Построить напорную и пьезометрическую линии насосной установки для заданной частоты вращения.…………………..……………….…….....28

Список использованной литературы………………………..……….….34

1. Исходные данные .

Центробежный насос перекачивает воду при t=10°С, ρ=785кг/м² , υ=2*10^-6 м²/с по сифонному трубопроводу. Трубы новые холоднотянутые, стальные, эквивалентная шероховатость Δэ=0,0001. На всасывающей линии установлен фильтр «Ф» с обратным клапаном, а на нагнетательной – вентиль «В» (степень закрытия 1/8) и внезапное сужение.

Марка насоса – АХ/0/65-40-200,

D₂=0,2 м,

n_зад=2700 об/мин,

d₁=0,14м, l₁=3м, l₅=12м, l₈=40м,

d₂=0,13м, l₂=0,5м, l₆=0,5м, l₉=2м,

d₃=0,05м, l₃=30м, l₇=0,5м, l₁₀=2м,

d₄=0,1м, l₄=4м, l₁₁=22,99м

n₁=0,6м, n₂=06м, n₃=2,8м, n₄=3,7м, n₅=7м

k₁=2м, k₂=3,5м,

R₁=33,95м, R₂=11,18м, R₃=2м, R₄=0,4м,

α₁=20°,

α₂=24,22°,

D_2п=0,182м.

h₁=0,3м, h₂=8,3м, h₃=18м, h₄=22,4м, h₅=31,826м,

d_д=0,0775м

Степень закрытия 1 = 1/4, степень закрытия 2 = 1/8

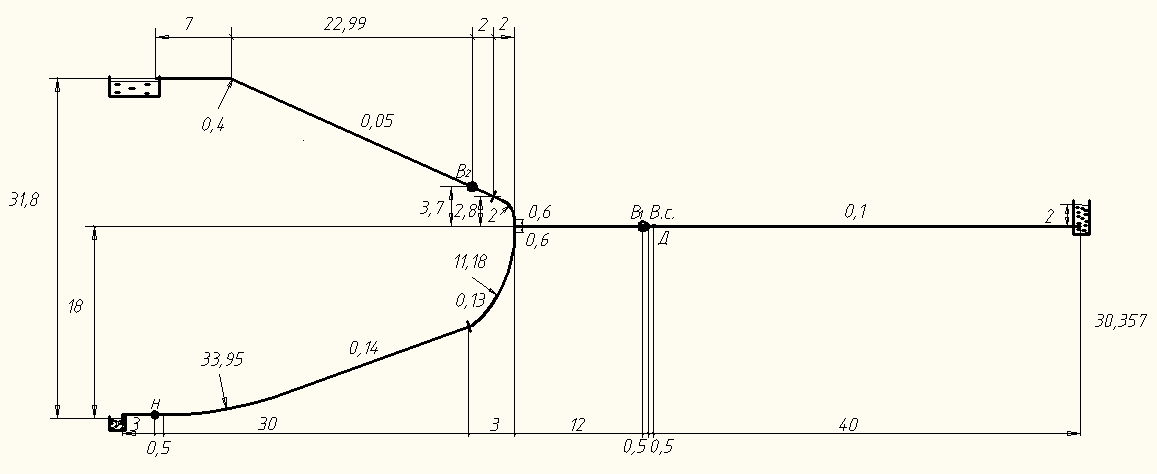

Рисунок 1 – Схема напорной установки.
