Вертикально-фрезерный станок ма655фз

Станок (рис 3.2) с крестовым столом и числовым управлением предназначен для обработки деталей сложной конфигурации в условиях единичного и мелкосерийного производства, может быть использован в автоматизированном комплексе с управлением от ЭВМ.

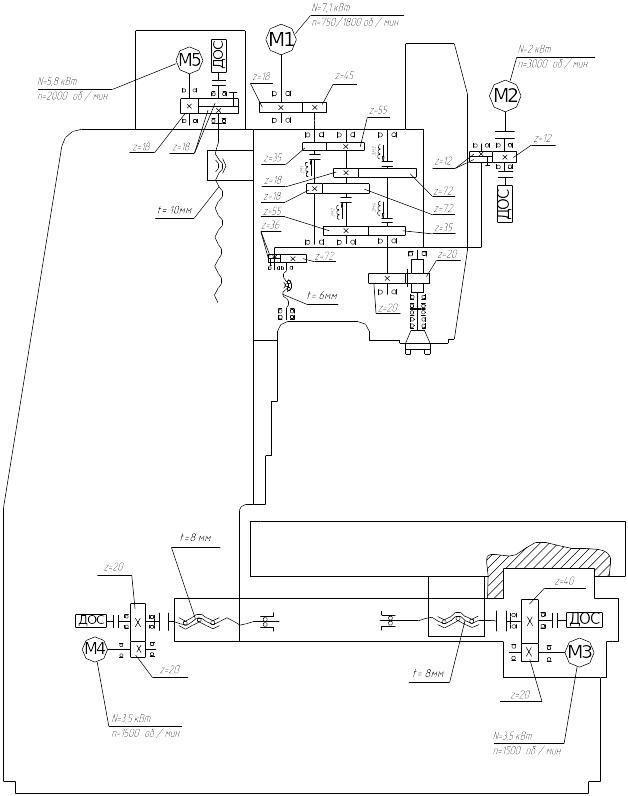

Рисунок 3.2 – Кинематическая схема вертикально-фрезерного станка с ЧПУ

Техническая характеристика:

Размер рабочей поверхности стола, мм

длина1250

ширина500

Мощность привода шпинделя, кВт 7,1

Частота вращения шпинделя, мин-1 63-2500

Число частот вращения шпинделя 17

Рабочая подача, мм/мин

стола 12-700

ползуна 12-700

Регулирование подач стола и ползуна бесступенчатое

Скорость быстрых перемещений стола и ползуна мм/мин 1400

Наибольшее перемещение стола, мм:

продольное 1000

поперечное 500

Число управляемых координат:

всего 6

одновременно 3

Система числового управления Фазово-импульсная типа УМС-2Ф

Привод главного движения содержит асинхронный двигатель и ступенчатую коробку скоростей. Посредством пяти подвижных блоков, управляемых селективным механизмом, получают 17 различных частот вращения шпинделя (в станке применена структура привода главного движения с перекрытием ряда частот вращения). Приводы подач и установочных перемещений стола и ползуна выполнены в виде тиристорных следящих электроприводов с использованием двигателей ПГТ-2. Контроль по пути и скорости осуществляется соответственно вращающимися трансформаторами ВТ и тахогенераторами.

Вертикально-фрезерный консольный станок с числовым программным управлением 6н13гэ2

Станок предназначен для обработки плоских или пространственных изделий сложной конфигурации типа штампов, пресс-форм, кулачков и рычагов из легированных сталей, чугуна и цветных металлов в условиях мелкосерийного и единичного производства.

Пространственная обработка достигается сочетанием движения стола станка с обрабатываемой деталью по двум координатам в горизонтальной плоскости и вертикального перемещения пиноли с инструментом.

Обработка ведется концевыми, сферическими и фасонными фрезами.

Станок оснащен трехкоординатным устройством числового программного управления модели ПРС-3К.

Перемещения стола, салазок и пиноли выполняются от программы, записанной на магнитную ленту шириной 35мм.

Предусмотрена возможность перемещения стола, салазок и пиноли вручную при помощи съемной рукоятки.

В приводах подач стола, салазок и гильзы шпинделя установлены гидравлические усилители момента, управление которыми осуществляется при помощи быстродействующих шаговых электродвигателей с фиксированными углами поворота на каждый импульс.

Беззазорные точечные шариковые винтовые передачи и точные безлюфтовые зацепления зубчатых колес при значительной жесткости конструкции станка обеспечивают производительную работу, высокую точность обработки и стабильность точности станка в течение длительного времени. Класс точности станка Н.

Таблица 3.2- Технические характеристики

Размеры рабочей поверхности стола (ширина х длина), мм	400 х 1600
Число скоростей шпинделя	18
Числа оборотов шпинделя в минуту	31,5 – 1600
Тип привода подач	Электрогидравлический шаговый ЭГ18-14 (двигатель ШД-4)
Мощность привода подач, кВт	2,2
Пределы рабочих подач по осям координат X’, Y’,Z, мм/мин.	7,5-600
Число подач	Бесступ. регулирование
Скорость быстрого перемещения по осям координат, мм/мин:
X’	600
Y’	600
Z	600
Наибольшая длина перемещений по осям, мм
X’	1000
Y’	320
Z	80
Дискретность отсчета по осям координат, мм
X’	0,025
Y’	0,025
Z	0,025
Мощность привода главного движения, кВт	7,5
Габарит станка (длина х ширина х высота), мм	2575 х 2180 х 2480
Вес станка с электрооборудованием, пультом программного управления и насосной установкой, кг	4800
