1. Основные законы электротехники

ЗАКОН ОМА (по имени немецкого физика Г. Ома (1787-1854)) – единица электрического сопротивления. Обозначение Ом. Ом – сопротивление проводника, между концами которого при силе тока 1 А возникает напряжение 1 В. Определяющее уравнение для электрического сопротивления R= U / I.

Закон Ома является основным законом электротехники, без которого нельзя обойтись при расчете электрических цепей. Взаимосвязь между падением напряжения на проводнике, его сопротивлением и силой тока легко запоминается в виде треугольника, в вершинах которого расположены символы U, I, R.

ЗАКОН КИРХГОФА (по имени немецкого физика Г.Р.Кирхгофа (1824-1887)) – два основных закона электрических цепей. Первый закон устанавливает связь между суммой токов, направленных к узлу соединения (положительные), и суммой токов, направленных от узла (отрицательные).

Алгебраическая сумма сил токов In, сходящихся в любой точке разветвления проводников (узле), равна нулю, т.е. SUMM(In)= 0. Например, для узла A можно записать: I1 + I2 = I3 + I4 или I1 + I2 – I3 – I4 = 0.

Второй закон устанавливает связь между суммой электродвижущих сил и суммой падений напряжений на сопротивлениях замкнутого контура электрической цепи. Токи, совпадающие с произвольно выбранным направлением обхода контура, считаются положительными, а не совпадающие – отрицательными.

Алгебраическая сумма мгновенных значений ЭДС всех источников напряжения в любом контуре электрической цепи равна алгебраической сумме мгновенных значений падений напряжений на всех сопротивлениях того же контура SUMM(En)=SUMM(InRn). Переставив SUMM(InRn) в левую часть уравнения, получим SUMM(En) – SUMM(InRn) = 0. Алгебраическая сумма мгновенных значений напряжений на всех элементах замкнутого контура электрической цепи равна нулю.

Законы Кирхгофа

ЗАКОН ПОЛНОГО ТОКА один из основных законов электромагнитного поля. Устанавливает взаимосвязь между магнитной силой и величиной тока, проходящего через поверхность. Под полным током понимается алгебраическая сумма токов, пронизывающих поверхность, ограниченную замкнутым контуром.

Намагничивающая сила вдоль контура равна полному току, проходящему сквозь поверхность, ограниченную этим контуром. В общем случае напряженность поля на различных участках магнитной линии может иметь разные значения, и тогда намагничивающая сила будет равна сумме намагничивающих сил каждой линии.

ЗАКОН ЛЕНЦА - основное правило, охватывающее все случаи электромагнитной индукции и позволяющее установить направление возникающей э.д.с. индукции.

Согласно закону Ленца это направление во всех случаях таково, что ток, созданный возникшей э.д.с., препятствует тем изменениям, которые вызвали появление э.д.с. индукции. Этот закон является качественной формулировкой закона сохранения энергии в применении к электромагнитной индукции.

ЗАКОН ЭЛЕКТРОМАГНИТНОЙ ИНДУКЦИИ, закон Фарадея – закон, устанавливающий взаимосвязь между магнитными и электрическими явлениями. ЭДС электромагнитной индукции в контуре численно равна и противоположна по знаку скорости изменения магнитного потока сквозь поверхность, ограниченную этим контуром. Величина ЭДС поля зависит от скорости изменения магнитного потока.

ЗАКОНЫ ФАРАДЕЯ (по имени английского физика М.Фарадея (1791-1867)) – основные законы электролиза.

Устанавливают взаимосвязь между количеством электричества, проходящего через электропроводящий раствор (электролит), и количеством вещества, выделяющегося на электродах.

При пропускании через электролит постоянного тока I в течение секунды q = It, m = kIt.

Второй закон ФАРАДЕЯ: электрохимические эквиваленты элементов прямо пропорциональны их химическим эквивалентам.

ПРАВИЛО БУРАВЧИКА — правило, позволяющее определить направление магнитного поля, зависящее от направления электрического тока. При совпадении поступательного движения буравчика с протекающим током направление вращения его рукоятки указывает направление магнитных линий. Или при совпадении направления вращения рукоятки буравчика с направлением тока в контуре поступательное движение буравчика указывает направление магнитных линий, пронизывающих поверхность, ограниченную контуром.

ПРАВИЛО ЛЕВОЙ РУКИ — правило, позволяющее определить направление электромагнитной силы. Если ладонь левой руки расположена так, что вектор магнитной индукции входит в нее (вытянутые четыре пальца совпадают с направлением тока), то отогнутый под прямым углом большой палец левой руки показывает направление электромагнитной силы.

ПРАВИЛО ПРАВОЙ РУКИ — правило, позволяющее определить направление наведенной эдс электромагнитной индукции. Ладонь правой руки располагают так, чтобы магнитные линии входили в нее. Отогнутый под прямым углом большой палец совмещают с направлением движения проводника. Вытянутые четыре пальца укажут направление индуктированной эдс.

42. Явление резонанса токов в цепи синусоидального напряжения

Электрические цепи, в которых могут происходить периодические изменения режима (токов, зарядов, напряжений, мощностей), называются колебательными.

Колебания без источника (разряд конденсатора через R-L) называются свободными, под действием внешних сил с частотой источника – вынужденными.

П усть имеем сложную линейную цепь, содержащую R, L, C – элементы, питаемую от источника синусоидального напряжения (рис. 4.1) u(t) = U_m sin(t+_u).

В цепи создадутся вынужденные колебания, и все напряжения и токи будут изменяться с одинаковой частотой  по синусоидальному закону: например, входной ток –

i(t) = I_m sin(t+_i).

Как известно, резонансом называется процесс вынужденных колебаний с такой частотой, при которой интенсивность колебаний максимальна. Но характеризовать их интенсивность можно по различным проявлениям, максимумы которых наблюдаются при различных частотах. Если за критерий резонанса берётся максимум значения заряда конденсатора или тока в индуктивности, то этим определяется амплитудный резонанс. Если в качестве критерия используется совпадение по фазе тока и напряжения на входных зажимах, то получим фазовый резонанс. Например, _u = _i. В этом случае  = _u - _i = 0, cos = 1, x = Z sin = 0, то есть цепь имеет чисто активный характер (Z = Z cos = R), несмотря на наличие реактивных элементов. В цепи, содержащей L и C при разряде заряженного конденсатора (источники при этом отключены) могут наблюдаться так называемые свободные колебания с некоторой частотой, называемой частотой собственных или свободных колебаний. Частоты, при которых наблюдается фазовый или амплитудный резонансы, не всегда совпадают с частотой собственных колебаний. Мы будем исходить из фазового резонанса.

2.Цифровая электроника. Логические элементы «или», «и», «не», «или–не», «и–не». Микропроцессоры.

Логические элементы — устройства, предназначенные для обработки информации в цифровой форме (последовательности сигналов высокого — «1» и низкого — «0» уровней вдвоичной логике, последовательность «0», «1» и «2» в троичной логике, последовательности «0», «1», «2», «3», «4», «5», «6», «7», «8» и «9» в десятичной логике). Физически логические элементы могут быть выполнены механическими, электромеханическими (на электромагнитных реле), электронными (на диодах и транзисторах), пневматическими, гидравлическими, оптическими и др.

С развитием электротехники от механических логических элементов перешли к электромеханическим логическим элементам (на электромагнитных реле), а затем к электронным логическим элементам на электронных лампах, позже — на транзисторах. После доказательства в 1946 г. теоремы Джона фон Неймана об экономичности показательных позиционных систем счисления стало известно о преимуществах двоичной и троичной систем счисления по сравнению с десятичной системой счисления. От десятичных логических элементов перешли к двоичным логическим элементам. Двоичность и троичность позволяет значительно сократить количество операций и элементов, выполняющих эту обработку, по сравнению с десятичными логическими элементами.

Логические элементы выполняют логическую функцию (операцию) над входными сигналами (операндами, данными).

Операция ИЛИ.

Мнемоническое правило для дизъюнкции с любым количеством входов звучит так: На выходе будет:

• «1» тогда и только тогда, когда хотя бы на одном входе действует «1»,

• «0» тогда и только тогда, когда на всех входах действуют «0»

Операция И-НЕ

Мнемоническое правило для И-НЕ с любым количеством входов звучит так: На выходе будет:

• «1» тогда и только тогда, когда хотя бы на одном входе действует «0»,

• «0» тогда и только тогда, когда на всех входах действуют «1»

Операция ИЛИ-НЕ

Мнемоническое правило для ИЛИ-НЕ с любым количеством входов звучит так: На выходе будет:

• «1» тогда и только тогда, когда на всех входах действуют «0»,

• «0» тогда и только тогда, когда хотя бы на одном входе действует «1»

Операция ,И.

Логический элемент, реализующий функцию конъюнкции, называется схемой совпадения. Мнемоническое правило для конъюнкции с любым количеством входов звучит так: На выходе будет:

• «1» тогда и только тогда, когда на всех входах действуют «1»,

• «0» тогда и только тогда, когда хотя бы на одном входе действует «0»

Словесно эту операцию можно выразить следующим выражением: "Истина на выходе может быть при истине на входе 1 И истине на входе 2".

Отрицание, не

Мнемоническое правило для отрицания звучит так: На выходе будет:

• «1» тогда и только тогда, когда на входе «0»,

• «0» тогда и только тогда, когда на входе «1»

Микропроце́ссор — процессор (устройство, отвечающее за выполнение арифметических, логических операций и операций управления, записанных в машинном коде), реализованный в виде одной микросхемы^[1] или комплекта из нескольких специализированных микросхем^[2] (в отличие от реализации процессора в виде электрической схемы на элементной базе общего назначения или в виде программной модели). Первые микропроцессоры появились в 1970-х годах и применялись в электронных калькуляторах, в них использовалась двоично-десятичнаяарифметика 4-битных слов. Вскоре их стали встраивать и в другие устройства, например терминалы, принтеры и различную автоматику. Доступные 8-битные микропроцессоры с 16-битной адресацией позволили в середине 1970-х годов создать первые бытовые микрокомпьютеры.

3. Метод уравнений Кирхгофа

Этот метод сводится к решению системы уравнений, количество которых равно числу неизвестных токов (числу ветвей). Покажем его применение на примере схемы, изображенной на рис. 1.9.

 Первый закон Кирхгофа: в узле электрической цепи алгебраическая сумма токов равна нулю.

    Произвольно задавшись направлениями токов в ветвях и принимая токи, подтекающие к узлу, положительными, а оттекающие от узла – отрицательными, записываем:

  Число независимых уравнений в первом законе Кирхгофа – на единицу меньше числа узлов, поэтому для последнего узла d уравнение не пишем.

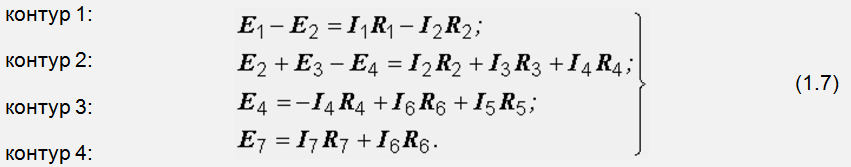

    В заданной схеме семь ветвей, семь неизвестных токов. Система (1.6) содержит только три уравнения. Недостающие четыре записываем по второму закону Кирхгофа.

    Второй закон Кирхгофа: в замкнутом контуре электрической цепи алгебраическая сумма ЭДС равна алгебраической сумме падений напряжений на всех сопротивлениях контура.

    Число уравнений, составляемых по этому закону, равно числу взаимно независимых контуров. При рассмотрении схемы каждый последующий контур является независимым относительно предыдущих, если он отличается от них хотя бы одной новой ветвью. В заданной схеме таких контуров четыре. Они отмечены пронумерованными дугообразными стрелками. Любой другой контур новых ветвей не содержит, поэтому не является независимым. Дугообразные стрелки показывают произвольно выбранные направления обхода контуров. Если направления ЭДС и токов совпадают с направлением обхода контура, то они записываются с плюсом, если не совпадают – то с минусом.

4. Цифровой сигнал. Квантование и дискретизация.

Цифровой сигнал — сигнал данных, у которого каждый из представляющих параметров описывается функцией дискретного времени и конечным множеством возможных значений.^[1]

Сигналы представляют собой дискретные электрические или световые импульсы. При таком способе вся емкость коммуникационного канала используется для передачи одного сигнала. Цифровой сигнал использует всю полосу пропускания кабеля. Полоса пропускания — это разница между максимальной и минимальной частотой, которая может быть передана по кабелю. Каждое устройство в таких сетях посылает данные в обоих направлениях, а некоторые могут одновременно принимать и передавать. Узкополосные системы (baseband) передают данные в виде цифрового сигнала одной частоты.

Дискретный цифровой сигнал сложнее передавать на большие расстояния, чем аналоговый сигнал, поэтому его предварительно модулируют на стороне передатчика, и демодулируют на стороне приёмника информации. Использование в цифровых системах алгоритмов проверки и восстановления цифровой информации позволяет существенно увеличить надёжность передачи информации

Дискретизация – это и есть разделение пространства или времени на фиксированные по размеру области (точки, которые точками, по сути, не являются) или отрезки. Так описываемое двумерное изображение разбивается на маленькие плоскости. В пределах каждой такой плоскости характеристики изображения считаются одинаковыми.Понятно, что при этом часть информации теряется. Мы не получаем точную копию реального объекта, мы лишь описываем его существенные характеристики.

Разделение непрерывного ряда значений какой-либо характеристики на ограниченное количество диапазонов называют квантованием.

5. Метод контурных токов.

Ме́тод ко́нтурных то́ков — метод сокращения размерности системы уравнений, описывающей электрическую цепь. Метод контурных токов — метод расчёта электрических цепей, при котором за неизвестные принимаются токи в контурах, образованных некоторым условным делением электрической цепи.

Любая электрическая цепь, состоящая из Р рёбер (ветвей, участков, звеньев) и У узлов, может быть описана системой уравнений в соответствии с 1-м и 2-м правилами Кирхгофа. Число уравнений в такой системе равно Р, из них У–1 уравнений составляется по 1-му закону Кирхгофа для всех узлов, кроме одного; а остальные Р–У+1 уравнений – по 2-му закону Кирхгофа для всех независимых контуров. Поскольку независимыми переменными в цепи считаются токи рёбер, число независимых переменных равно числу уравнений, и система разрешима.

Существует несколько методов сократить число уравнений в системе. Одним из таких методов является метод контурных токов.

Метод использует тот факт, что не все токи в рёбрах цепи являются независимыми. Наличие в системе У–1 уравнений для узлов означает, что зависимы У–1 токов. Если выделить в цепи Р–У+1 независимых токов, то систему можно сократить до Р–У+1 уравнений. Метод контурных токов основан на очень простом и удобном способе выделения в цепи Р–У+1 независимых токов.

Метод контурных токов основан на допущении, что в каждом из Р–У+1 независимых контуров схемы циркулирует некоторый виртуальный контурный ток. Если некоторое ребро принадлежит только одному контуру, реальный ток в нём равен контурному. Если же ребро принадлежит нескольким контурам, ток в нём равен сумме соответствующих контурных токов (с учётом направления обхода контуров). Поскольку независимые контура покрывают собой всю схему (т.е. любое ребро принадлежит хотя бы одному контуру), то ток в любом ребре можно выразить через контурные токи, и контурные токи составляют полную систему токов.

6.Двухполупериодная двухтактная схема выпрямления

В двухполупериодной двухтактной (мостовой) схеме (рисунок 3.6) ток через нагрузку в оба полупериода протекает в одном направлении, причем ток вторичной обмотки трансформатора также протекает в течение обоих полупериодов и является синусоидальным, что исключает дополнительное намагничивание сердечника.

Данная схема выпрямления является наиболее распространенной, так как при одинаковых значениях u₂ и R_н средние значения выпрямленных тока и напряжения, как и в случае однотактной схемы, в два раза больше, а пульсации значительно меньше, чем у однополупериодных выпрямителей.

Кроме того, конструкция мостового выпрямителя проще, а габариты, масса и стоимость трансформатора, а также максимальное обратное напряжение на закрытых вентилях меньше (в два раза), чем у выпрямителей с выводом средней точки вторичной обмотки трансформатора. Недостатком мостовых выпрямителей следует считать необходимость в удвоенном количестве вентилей.

Графически выраженная зависимость среднего значения выходного напряжения U_вых(или напряжения на нагрузке U_н) от среднего значения выходного тока I_вых (или тока нагрузки I_н) представляет собой внешнюю характеристику (как однополупериодного, так и двухполупериодного) выпрямителя (рисунок 4.1, б, кривая 1). Нелинейность кривой объясняется нелинейностью ВАХ полупроводниковых диодов (в случае однополупериодного выпрямителя U_{н хх}=U_m/, в случае двухполупериодной схемы U_{н хх}=2U_m/), наличие активного сопротивления вторичной обмотки трансформатора и внутренние падения напряжения в вентилях обусловливают падение напряжения с ростом нагрузочного тока. Внешняя характеристика показывает, в каких пределах может изменяться ток с тем, чтобы напряжение не падало ниже допустимого значения.

7. Метод узловых потенциалов

Метод узловы́х потенциалов — метод расчета электрических цепей путём записи системы линейных алгебраических уравнений, в которой неизвестными являются потенциалы вузлах цепи. В результате применения метода определяются потенциалы во всех узлах цепи, а также, при необходимости, токи во всех ветвях. Очень часто необходимым этапом при решении самых разных задач электротехники и электроники является расчет электрической цепи. Под этим термином понимается процесс получения полной информации о напряжениях во всех узлах и о токах во всех ветвях заданной электрической цепи. Для расчета линейной цепи достаточно записать необходимое число уравнений, которые базируются на правилах Кирхгофа и законе Ома, а затем решить полученную систему.

Однако на практике записать систему уравнений просто из вида электрической схемы удается только для очень простых схем. Если в схеме более десятка элементов или она содержит много взаимосвязанных контуров (участки типа мостов), то для записи, определяющей схему системы уравнений, уже требуются специальные методики. К таким методикам относятся метод узловых потенциалов и метод контурных токов.

Метод узловых потенциалов не привносит ничего нового к правилам Кирхгофа и закону Ома. Данный метод лишь формализует их использование настолько, чтобы их можно было применить к любой, сколь угодно сложной цепи и пригоден для расчёта посредством компьютеров. Иными словами, метод даёт ответ на вопрос «как использовать законы для расчета данной цепи?».
