3.5 Спецификации, ведомости
Таблица - Спецификация элементов заполнения проёмов
Поз. |
Обозначение |
Наименование |
Кол-во в осях |
Масса ед. кг |
Примечание |
||||
1-8 |
8-1 |
А-Г |
Г-А |
Все го |
|
|
|||
Оконные заполнения |
|||||||||
ОК 1 |
ГОСТ 30674-99 |
ОП 20-18 |
16 |
16 |
4 |
- |
36 |
|
|
ОК 2 |
ОП 14-18 |
8 |
8 |
- |
- |
16 |
|
|
|
ОК3 |
ОП 37-18 |
- |
4 |
- |
- |
4 |
|
|
|
ОК4 |
ОП 18-18 |
3 |
- |
- |
- |
3 |
|
|
|
Дверные заполнения |
|||||||||
Д 1 |
ГОСТ 24698-2002 |
ДН21-9 |
|
|
|
|
51 |
|
|
Д 2 |
ГОСТ 6629-2002 |
ДГ21-7 |
|
|
|
|
16 |
|
|
Д 3 |
|
ДГ21-16 |
|
|
|
|
8 |
|
|
-
Площадь пола
276
50,64

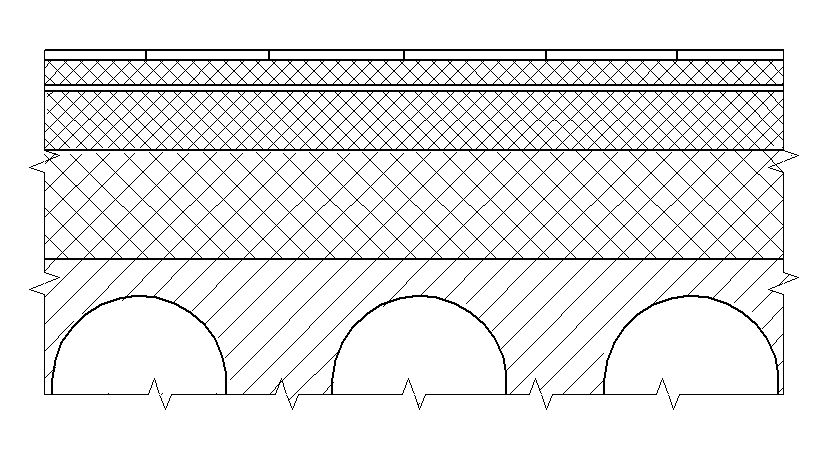

Данные элементов и их толщина
Линолеум 5
Стяжка из цем. раствора 40
Пергамин 1 слой
Теплоизоляционная прокладка 25
Звукоизоляционная прокладка 15
Плита перекрытия 220

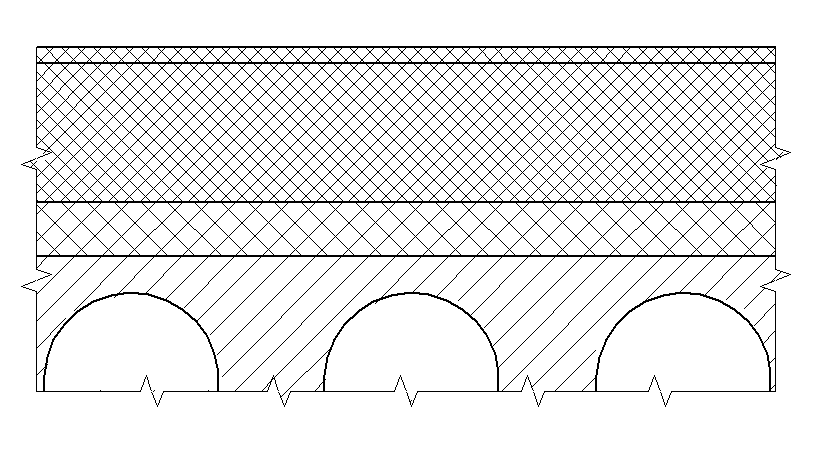

Керамическая плитка на цем. р-ре 30
Оклеечная гидроизоляция 5
Стяжка из цементного раствора 30
Пергамин 1 слой
Теплоизоляционная прокладка 40
Плита перекрытия 220
Схема или тип пола
Тип пола
2
3
Номер помещения
Холл, кабинет малый кабинет, большой зал
Туалетная комната, лестничная площадка
Таблица Экспликация помещений
Номер По плану |
Наименование |
Площадь м2 |
Примеч |
1 |
2 |
3 |
4 |
Первый этаж |
|||
1 |
Санузел |
12,9 |
Подс |
1 |
Санузел |
12,9 |
Подс |
2 |
Кабинет 1 |
19,2 |
Подс |
3 |
Кабинет 2 |
15,3 |
Подс |
4 |
Малый кабинет 1 |
7,29 |
Подс |
5 |
Малый кабинет 2 |
9,74 |
Подс |
6 |
Малый кабинет 3 |
11,1 |
Подс |
7 |
Малый кабинет 4 |
8,1 |
Подс |
8 |
Кабинет 3 |
14,35 |
Подс |
9 |
|
14,35 |
Подс |
10 |
|
8,51 |
Подс |
11 |
|
8,51 |
Подс |
12 |
Тамбур |
7,83 |
Подс |
13 |
|
4,62 |
Подс |
14 |
Большой зал 2 |
31,6 |
Подс |
15 |
Большой зал 3 |
36,1 |
Подс |
16 |
Холл 1 |
27,72 |
Подс |
17 |
Холл 2 |
15,21 |
Подс |
18 |
Холл 3 |
27,93 |
Подс |
