3.3 Сборочный чертеж.
Сборочный чертеж входит в комплект рабочей документации и предназначен непосредственно для производства. По нему выполняют сборочные операции (соединяют детали в сборочные единицы) и проводят контроль изделия.
3.3.1 Содержание сборочного чертежа. В соответствии с ГОСТ 2.109-73* сборочный чертеж должен содержать;
изображения сборочной единицы, дающее полное представление о расположении и взаимосвязи составных частей, входящих в сборку, и обеспечивающее возможность осуществления ее сборки и контроля;
при необходимости на поле чертежа допускается дополнительно размещать схемы соединений и расположения составных частей изделия;
контролируемые и другие требующиеся для сборки размеры, параметры и требования;
габаритные размеры, определяющие предельные внешние и внутренние очертания изделия;
установочные размеры, по которым изделие устанавливается на месте монтажа;
присоединительные размеры, по которым изделие присоединяется к другим изделиям, и необходимые справочные размеры;
сведения о характере сопряжения разъемных частей изделия, а также указания о способе выполнения неразъемных соединений (сварка, развальцовка и т.п.);
номера позиций деталей, входящих в изделие;
при необходимости техническую характеристику изделия или технические требования (над основной надписью чертежа)
спецификацию (ГОСТ 2.106-96)

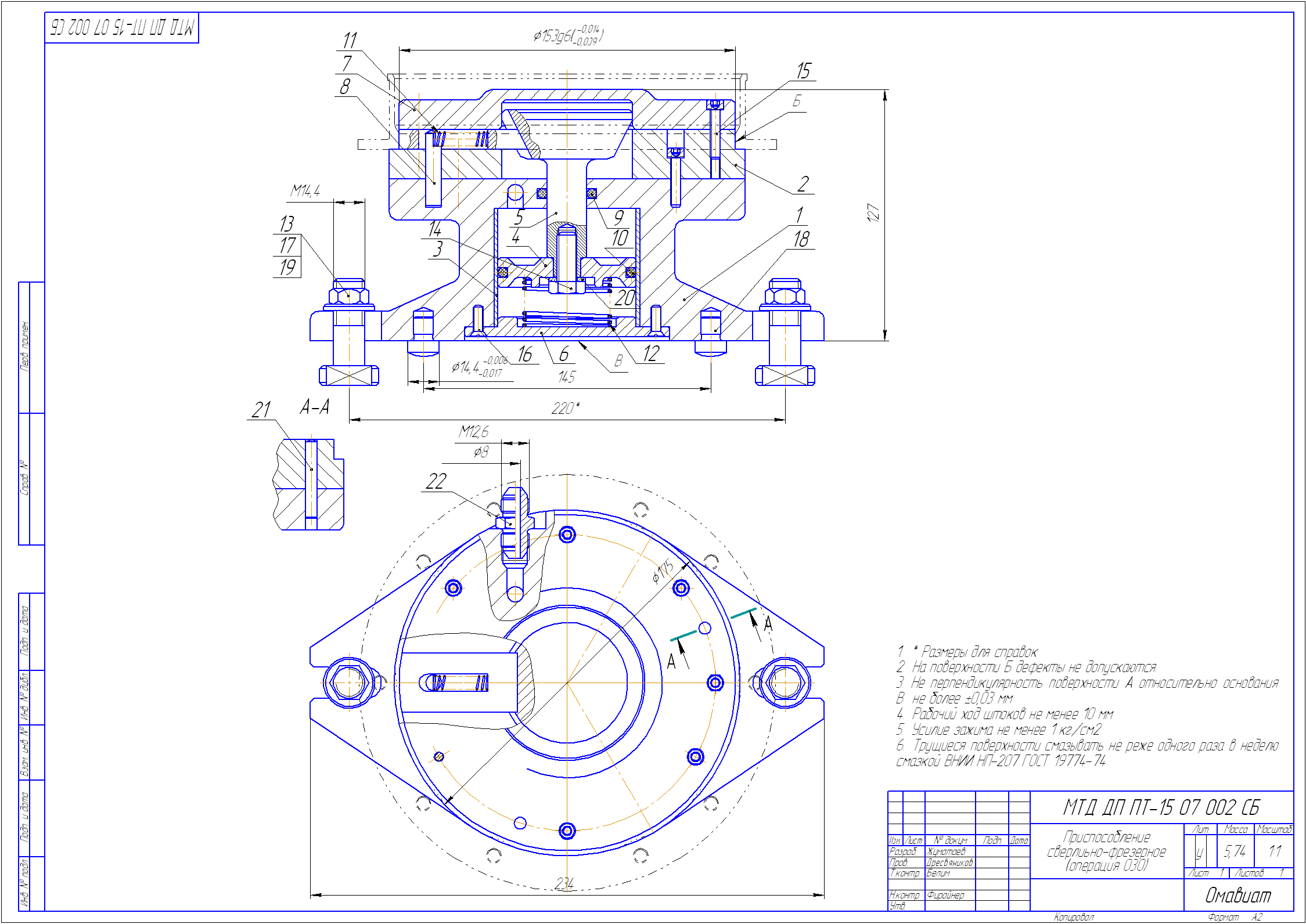

3.3.2 Изображения сборочного чертежа. Полнота изображения изделия на сборочном чертеже зависит от сложности конструкции и необходимости выявить форму и взаимное расположение деталей. Число изображений должно быть минимальным, достаточным для полного представления об устройстве изделия и рациональной организации его производства (сборки и контроля). Наличие дополнительных видов, разрезов и выносных элементов на сборочном чертеже должно помочь выявить характер соединений, особенности сборки и общую конструкцию отдельных деталей.
Правила изображения изделия, а также штриховки разрезов и сечений определяют соответственно ГОСТ 2.305-68** и 2,306-68*.
Изображения желательно выполнять в проекционной связи, что облегчает чтение чертежа. Однако отдельные виды можно размещать и на свободном месте, и на другом листе, если это обеспечивает упрощение чертежа. Следует обратить внимание, что при этом обозначения указываются так, как показано на рисунке 7 для видов, на рисунке 8 для сечений и выносных элементов, на рисунке 11 для разрезов. При изображении симметричной фигуры рекомендуется совмещать половину вида с половиной разреза или часть вида и часть разреза (рис. 16).
Штриховку одной и той же детали в разрезах на различных изображениях выполняют в одну и ту же сторону, выдерживая одинаковое расстояние (шаг) между линиями. Штриховку смежных деталей из одного материала разнообразят, изменяя ее направление, шаг и сдвигая.
Условные изображения крепежных деталей определяет ГОСТ 2.315-68*. При этом шестигранные гайки, головки болтов и другие подобные изделия предпочтительно показывать на главном изображении с тремя гранями.
ГОСТ 2.109-73* допускает не изображать:
фаски, скругления проточки, углубления, выступы, накатки, насечки и другие мелкие элементы;
зазоры между стержнем и отверстием (за исключением конструктивных);
крышки, щиты, кожухи и другие защитные элементы, если необходимо показать закрытые или составные части изделия. При этом над изображением делает надпись типа «Крышка поз. 7 не показана»
видимые составные части изделий или их элементы, расположенные за сеткой, а также частично закрытые другими составными частями;
надписи на табличках, фирменных планках, шкалах и т.п. (дают только их контур)
Изделия из прозрачных материалов (сетки, стекла) можно изображать как непрозрачные. Допускается также показывать как видимые элементы, расположенные за прозрачными предметами (шкалы, стрелки приборов, внутренне устройство лампы и т.п.).
С
оставные
части изделий, на которые оформлены
самостоятельные чертежи, допускается
изображать не рассеченными, а типовые,
покупные и другие, широко применяемые
изделия, например электрический
двигатель – внешними очертаниями.
На чертежах, включающих в себя изображения нескольких одинаковых составных частей (колес, опорных катков и т.п.), допускается выполнять полностью лишь одну из них, а остальные показывать упрощенно внешними очертаниями.

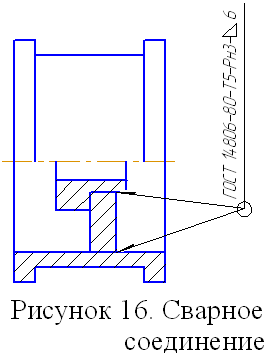

Сварные, паянные, клееные и другие детали из однородного материала в сборе с другими деталями в разрезах и сечениях штрихуют в одну сторону, изображая границы между ними основной линией. Допускается также не показывать границы между деталями, то есть изображать конструкцию как монолитное тело.

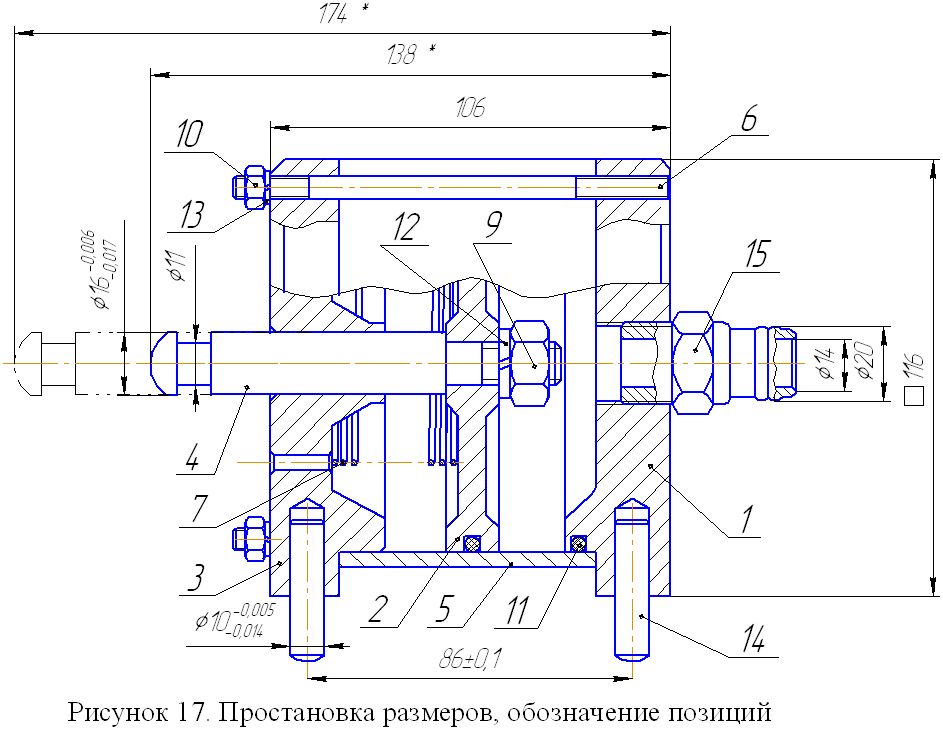

Перемещающиеся части изделия изображают в крайнем или промежуточном положении тонкой шрихпуктирной линией с двумя точками (рис 17). Сплошной тонкой линией отмечают расположение соседних изделий (обстановку). типовые и покупные составные части изображают внешними очертаниями, в том числе и на разрезах (рис. 16).
Такие детали, как винты, болты, заклепки, шпильки, шпонки, оси, непустотелые валы и шпиндели, шатуны, рукоятки, при продольном разрезе показывают не рассеченными, т.е. не заштрихованными. Шарики всегда, а гайки и шайбы, как правило, показывают не рассеченными (рис 17).
На отдельных изображениях (дополнительных видах, разрезах, сечениях) допускается показывать только ту часть изделия, конструкция которой требует особого пояснения. Таким изображениям ставят соответствующее обозначение и номер позиции данной детали, например, Б дет. Поз 9
3.3.3 Размеры сборочного чертежа.
Размеры, которые наносят на сборочном чертеже изделия, подразделяются следующим образом:
габаритные размеры – характеризуют три измерения изделия (длину, ширину, высоту) или его наибольший диаметр. Если какая-либо из этих величин является переменной, вследствие перемещения движущихся частей изделия, то на чертеже указывают ее размеры при крайних положениях подвижных частей (рис. 17);
установочные и присоединительные размеры – определяют расположение и размеры элементов, по которым изделие устанавливается на месте монтажа или присоединяется к другому изделию. При указании этих размеров необходимо нанести координаты расположения элементов, служащих для соединения с сопрягаемыми изделиями, и предельные отклонения их значений. Если внешняя присоединительная связь осуществляется зубчатым колесом, то указывается модуль, число и направление зубьев;
монтажные размеры - указывают на взаимосвязь деталей и их взаимное расположение в сборочной единице (например, расстояние между осями валов, расстояние от оси изделия до приварочной плоскости, монтажные зазоры и т.п.). Даются они с предельными отклонениями;
эксплуатационные размеры – определяют расчетную и конструкторскую характеристики изделия (например, диаметры проходных отверстий, размеры резьбы на присоединительных штуцерах, размеры «под ключ» и т.п.) .
При необходимости на чертеже изделия могут быть проставлены некоторые характерные конструктивные размеры (например, чтобы обеспечить возможность сверить их с размерами проставляемой на чертеже детали).
3.3.4 Нумерация позиций на чертежах. Все составные части изделия нумеруются на чертежах в соответствии с их номерами, указанными в спецификации. Номера позиций наносятся на тех изображениях, где данная составная часть изделия проецируется как видимая. Как правило, это основное изображение.
Номера позиций указываются на полках
линий-выносок, проведенных от и
зображения
составных частей, т.е. один конец
линии-выноски соединяется с полкой, а
другой заканчивается на изображении
детали точкой (рис. 17). Если изображение
составной части очень мало (например,
прокладка), линию-выноску заканчивают

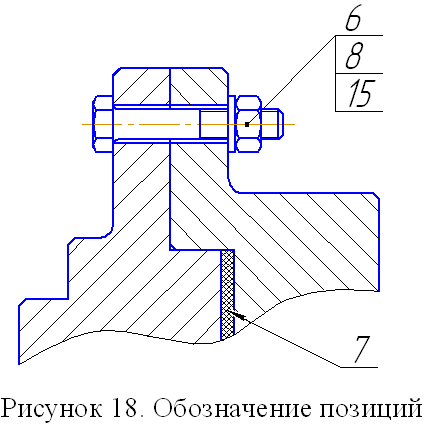

стрелкой (рис 18).
Линии-выноски не должны пересекаться между собой, по возможности пересекать изображения других составных частей изделий и размерные линии, а также не должны быть параллельны линиям штриховки.
Номера позиций располагают параллельно основной надписи чертежа вне контура изображения и группируют в колонку или строку по возможности на одной линии. Размер шрифта номеров позиций должен быть на один-два номера больше размера шрифта, принятого на чертеже для размерных линий.
Допускается проводить общую линию-выноску с вертикальным расположением номеров позиций для группы крепежных деталей, относящихся к одному месту крепления (рис. 18) и для групп деталей с отчетливо выраженной взаимосвязью, исключающей различное понимание. В этом случае линию-выноску отводят от закрепляемой составной части.
Номера позиций присваиваются всем составным частям устройства, т.е. сборочным единицам, деталям, стандартным изделиям и материалам. Нанесение номеров позиций осуществляется по принципу сквозной нумерации: сначала сборочных единиц, затем деталей, стандартных изделий и материалов. Детали и материалы, которые входят в состав сборочных единиц устройства, на сборочных чертежах не нумеруются; их учитывают в соответствующих спецификациях.
3.3.5 Технические требования к сборочному чертежу записываются по правилам, изложенным в пункте 3.2.6. Для сборочного чертежа устройства приемлем следующая последовательность записи:
зазоры, расположение отдельных элементов конструкции;
требования, предъявляемые к настройке и регулировке изделия;
требования к качеству устройства, например: бесшумность, виброустойчивость, самоторможение и т.д.;
условия и методы испытаний;
особые условия эксплуатации.

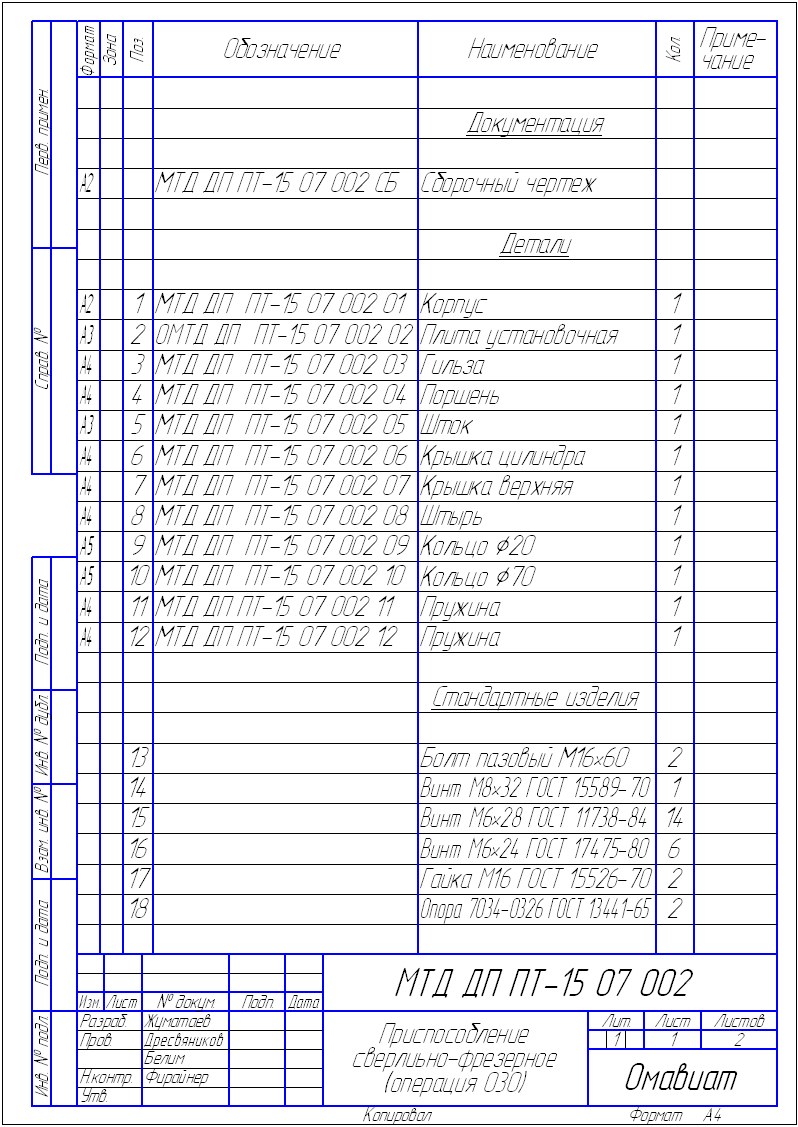

3.3.6. Спецификация. Согласно ГОСТ 2.102-68* основным конструкторским документом для сборочной единицы является спецификация, которую составляют при разработке сборочного чертежа.
Спецификация (ГОСТ 2.106-96) – документ, определяющий состав изделия – необходима для изготовления, комплектования конструкторских документов и планирования запуска изделия в производство.
На сборочном чертеже составные части изделия обозначаются номерами позиций из спецификации, т.е. спецификацию заполняют перед выполнением сборочного чертежа.
Составляется спецификация по установленной табличной форме на отдельных листах формата А4 для каждой сборочной единицы, комплекса и комплекта. При большом числе составных частей изделия спецификация заполняется на нескольких листах, при этом на заглавном листе основная надпись выполняется по форме 2, а на всех последующих – по форме 2а (ГОСТ 2.104-68*).
В общем случае разделы спецификации располагаются в следующем порядке: документация, комплексы, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы, комплекты.
Раздел «Документация включает в себя основной комплект конструкторских документов на разрабатываемое изделие, кроме самой спецификации. последовательность заполнения определяет ГОСТ 2.102-68*, например: Сборочный чертеж, Монтажный чертеж, Схема и т.д.
В разделах «Комплексы»и «Сборочные единицы» запись указанных изделий производится в алфавитном порядке по начальным буквам индексов организаций разработчиков и далее в порядке возрастания цифр, входящих в обозначение.
Раздел «Детали» запись, как правило, производится по функциональному назначению, начиная с базовой детали. Например, в качестве базовых деталей могут быть назначены корпус, плита установочная и т.п.
Раздел «Стандартные изделия» заполняется по различным категориям стандартов: государственные, отраслевые, стандарты предприятий. В пределах каждой категории стандартов запись производится по группам изделий, объединенных по функциональному назначению (крепежные изделия, подшипники и т.д.); в пределах каждой группы – в алфавитном порядке по наименованию изделия (болт, винт, гайка, шайба шпилька и т.д.); в пределах каждого наименования – в порядке возрастания номеров стандартов; в пределах каждого стандарта – в порядке возрастания основных параметров (диаметра, длины и т.д.). например:
Болт М12х60.58 ГОСТ 7805-70*;
Болт М16х20.88 ГОСТ 7805-70*
Винт М6х10.34 ГОСТ 1476-93
Гайка М6.5 ГОСТ 5915-70*
Шпилька 2 М16х1,5х120.109 ГОСТ 22032-76*
В раздел «Прочие изделия» вносят изделия, применяемые не по основным конструкторским документам, а по техническим условиям, каталогам, прейскурантам (за исключением стандартных изделий).
В разделе «Материалы»! указывают все материалы, входящие в изделие в виде прутков, проволоки, труб, лент и т.д. Данные записывают по видам в следующем порядке: металлы черные; металлы магнитоэлектрические и ферромагнитные; металлы цветные, благородные и редкие; кабели, провода и шнуры; пластмассы и прессматериалы и т.д. В пределах каждого вида материалы записываются в алфавитном порядке по наименованиям, а в пределах каждого наименования – в порядке возрастания размеров и других технических параметров.
Раздел «Комплексы» заполняется в следующем порядке: ведомость эксплуатационных документов, комплект монтажных частей, комплект сменных частей, комплект запасных частей т.д.
Наличие в спецификации тех или иных разделов определяется составом проектируемого изделия. Название каждого раздела указывается в виде заголовка в графе «Наименование» и подчеркивается. В конце каждого раздела может быть оставлено несколько свободных строк, чтобы иметь возможность дополнить спецификацию. При отсутствии какого-либо раздела, его заголовок в спецификацию не пишут. В основной надписи спецификации буквы СБ в конце обозначения также не пишут.
Графы спецификации заполняют следующим образом.
В графе формат проставляют обозначение формата, на котором выполнен данный чертеж. Для деталей, на которые не выполнены чертежи, пишут БЧ (без чертежа), при этом в графе «Наименование» указывают их наименование и материал, а также размеры, необходимые для изготовления, например:
В графе «Зона» указывают зону чертежа, в которой находится данная составная часть (ГОСТ 2.104-68*).
В графе «Поз» указывают порядковый номер составных частей, входящих в изделие. Для разделов «Документация» и «Комплекты» графу не заполняют.
В графе «Обозначение» проставляют обозначение документа на изделие (сборочную единицу, деталь) в соответствии с ГОСТ 2.201-80
В графе «Наименование» пишут:
в разделе «Документация» - название документа (например, «Сборочный чертеж»);
в разделах «Комплексы», «Сборочные единицы», «Детали», «Комплекты» - наименование изделий в соответствии с основной надписью на их конструкторских документах (например, «Корпус», «Плита установочная»);
в разделе «Стандартные изделия» - наименование и обозначение изделий в соответствие со стандартами на них (например, «Винт М8х32 ГОСТ 15589-70»);
В графе «Кол» указывают число составных частей, входящих в одно изделие, а для раздела «Материалы» - количество материала, требуемое для изготовления одного изделия, с указанием единиц измерения.
В графе «Примечание» указывают различные дополнительные сведения, относящиеся к изделиям, документам и материалам, внесенным в спецификацию.
Более подробные сведения о заполнении спецификации приведены в ГОСТ 2.106-96 и 2.105-95.
