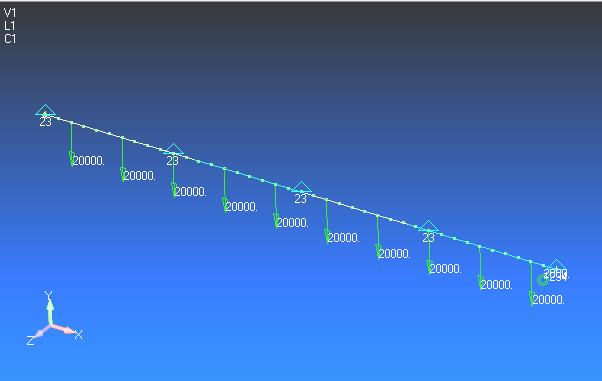

Выполнение расчета

Выберем пункт меню File (файл)  Analyze (анализ) произведем установки, как показано на рисунке, нажмем «ОК» (смотрим лабораторную работу №1)

Подтвердим сохранение модели и нажмем кнопку Continue после окончания расчета.

Отображение результатов расчета

Используя кнопки и выведем окно выбора выходных данных Select Post Processing Data. В разделе Output Set представлен выполненный расчет – 1..МSС/NАSTRAN Саsе 1. Выберем в разделе Output Vectors для Deformation – Total Translation, а для Contour – Ваr EndВ Мах Соmb Stress (Максимальные в сечении напряжения (нормальные) на конце В элементов балки). Обозначения выходных векторов для балки приведены в приложении 2. Нажмем «ОK».

Представление контурных данных для балок осуществляется не с помощью кнопки Contour , как в случае пластины с применением команды меню View  Select (Вид  Выбор), при исполнении которой появляется диалоговое окно View Select (Выбор отображения); в данном окне включим опцию Beam Diagram (Эпюра) и нажмем кнопку «ОK». В результате получим изображение эпюры максимальных нормальных напряжений по длине балки.

Аналогичным образом можно просмотреть напряжения в отдельных точках сечения, например в точке 1 – Ваr EndВ (А) Рt1 Веnd Stress (Напряжения изгиба в точке 1 сечения на концах В (А) элементов балки).

Нажмем также кнопку для одновременного представления деформированной оси балки. Ее максимальный прогиб, как указано в левом нижнем углу, составляет 1,57 мм.

Из результатов расчета следует, что прочность балки обеспечивается с коэффициентом запаса по пределу текучести

Подберите на основе расчетов необходимые размеры сечения двутаврового профиля для рассматриваемой балки. Форму и размеры сечения измените в пункте меню Моdify  Еdit  Рroperty (Изменить  Редактировать Свойства); для редактирования параметров сечения включите опцию Сhange Shape (Изменить форму).

Работа 5. Пластина под воздействием гравитационного нагружения

В настоящем примере описаны методы формирования модели квадратной пластины со стороной 100 мм, скругленными углами (радиусы скруглений 10 мм) и круглым отверстием посередине, диаметр которого составляет 40 мм.

Пластина изготовлена из стали, её толщина постоянна и равна 1 мм. Модель предполагается опертой по своему наружному краю, а в качестве нагружения задается перегрузка величиной 10g (g – ускорение свободного падения) в направлении нормали к поверхности пластины. Пластина моделируется на основе оболочечных конечных элементов. В результате анализа рассчитываются перемещения в узлах и напряжения в элементах.

Для успешного формирования модели, ее расчета и обработки полученных результатов следуйте приведенному ниже описанию. Вводимые величины, команды и выбираемые позиции меню выделены в тексте жирным шрифтом. Для пользователей, не владеющих английским языком, после команд в скобках дан их русский смысловой перевод.

Создание геометрической модели

Запустите систему Femap.

Формирование квадрата со стороной 100 мм:

В ыполните последовательность команд GeometryCurveLine Rectangle. Для этого откройте падающее меню Geometry (геометрия) и выберите в нем команду Curve  Line (кривая типа – линия). В результате откроется новое меню, в котором необходимо выбрать позицию Rectangle (прямоугольник). После этого на экране появится окно с запросом координат первого угла прямоугольника:

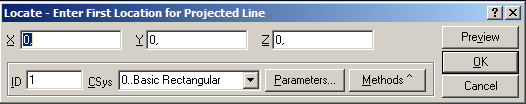

Введите в соответствующих полях данных: 0 (ноль) для координаты Х, 0 для координаты Y и 0 для координаты Z; затем выберите «ОK» (для этого разместите курсор поверх этой кнопки в диалоговом окне и нажмите левую кнопку “мыши”). Появится аналогичное окно с запросом координат второго угла прямоугольника, расположенного по диагонали относительно первого заданного угла. Задайте координаты: 100 для X, 100 для Y и 0 для Z. Выберите «ОK». В результате сформируется квадрат размером 100 на 100 мм.

Может случиться так, что изображение сформированного квадрата окажется расположенным в углу графического окна. В этом случае поместить его в центр окна (или изменить масштаб изображения) можно выполнив последовательность команд View (вид)  Autoscale (автомасштабирование) или нажав комбинацию клавиш Ctrl+A.

Включение и выключение исходных данных и примитивов на экране:

Для изменения вида любых данных и примитивов на экране и принтере широкие (полные) возможности предоставляются системой команд View (вид)  Options (опции). Покажем их использование на примере включения отображения номеров кривых и выключение рабочей плоскости.

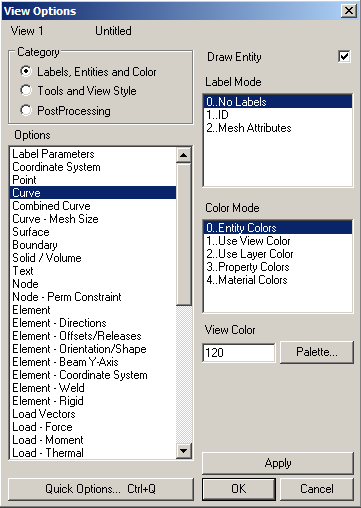

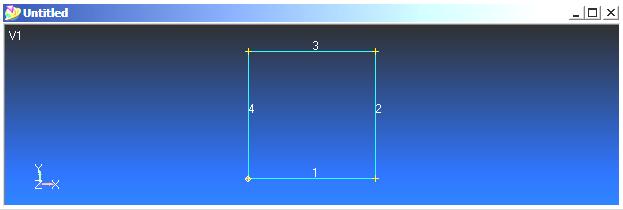

В ключение отображения номеров кривых. По умолчанию идентификационные номера (метки) линий (кривых) и других геометрических объектов на экран не выводятся. Но в данном случае, для удобства выполнения последующих операций, их необходимо включить. Выберите последовательности команд View (вид)  Options (опции) – на экране появится соответствующее диалоговое меню (аналогичный результат можно получить нажатием функциональной клавиши F6). В разделе “Category” (категория), указав курсором в нужный кружок, пометьте позицию Labels, Entities and Color (метки, примитивы и цвет):

Выберите строку Curve (кривая) в разделе “Options” (опции), что приведет к появлению дополнительных небольших разделов справа от раздела “Options”.

Для включения отображения меток (в данном случае идентификационных номеров кривых), в разделе “Label Mode” (режим меток) выберите строку ID, подтвердите выбор, нажатием кнопки Apply.

Д ля включения рабочей плоскости в этом же окне, в разделе Category (категории), выберете Tools and View Style (инструментарий и стиль вида), нажмите Workplane and Rulers (рабочая плоскость и линейки) и включите Draw Entity (рисовать примитивы). Подтверждение сделанного выбора с одновременным выходом из меню осуществляется по команде «ОK».

Скругление углов:

С кругление углов можно выполнить с помощью последовательности команд Modify (редактировать)  Fillet (скругление), которая вызывает появление на экране диалогового окна “Fillet Curves” (скругление кривых). Прямая линия является частным случаем кривой.

В поле данных Radius (радиус скругления) введите 10. Для скругления угла между линиями 1 и 2, введите 1 в поле Curve 1 (кривая 1) и 2 в поле Curve 2; затем, чтобы определить направление скругления, приблизительные координаты центра скругления: 90 в поле для координаты X и 10 – для Y. OK – подтверждение выполнения операции.

Теперь измените числа в полях: Curve1 на 2, Curve2 на 3, X на 90, Y на 90 и снова выберите «ОК». Таким образом, выполнится скругление угла между линиями 2 и 3.

Существует и другой способ скруглять углы между линиями, то есть вводить данные с помощью “мыши”. Рассмотрим его на примере скругления угла между линиями 3 и 4. Поместите графический курсор под линией 3 (ниже и левее ее середины в районе предполагаемого центра скругления) и нажмите на левую кнопку “мыши” – номер этой кривой (3) появится в поле, в котором в момент нажатия находился текстовый курсор, в данном случае это строка Curve1. Обратите внимание, что текстовый курсор при этом автоматически переместился в следующее поле данных Curve2. Теперь подобным образом укажите на экране кривую 4 (также в районе предполагаемого центра скругления) – в результате ее номер (4) появится в поле Curve2. После этого проверьте правильность автоматического определения приблизительных координат центра скругления в соответствующих полях графы With Center Near (с центром возле). Для выполнения операции выберите «ОK».

Повторите такую же процедуру, отметив точки правее и ниже середины кривой 4 (в результате 4 появится в поле Curve1), а также выше и левее середины кривой 1 (в результате 1 появится в поле Curve2), затем нажмите «ОК». В результате будет скруглен последний угол.

Для выхода из меню “Fillet Curves”, нажмите кнопку «Cancel» в диалоговом окне.

Формирование центрального отверстия:

Д ля того чтобы сформировать отверстие в центре пластины выполните последовательность команд Geometry (геометрия)  Curve-Circle (кривая типа окружность)  Center (по центру), в результате чего появится следующее диалоговое окно с запросом координат центра окружности:

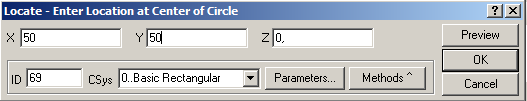

Введите 50 в поле данных для координаты X и 50 в поле данных для координаты Y центра окружности, затем нажмите «ОК», что приведет к появлению нового окна с запросом радиуса.

В ведите 20 в поле данных Radius и нажмите «ОK» для подтверждения выполнения операции. Поскольку формировать еще одну окружность не нужно, выберите команду «Cancel» (выход) для выхода из меню.

Запись геометрической модели

С целью предотвращения случаев потери информации при построении сложных моделей, рекомендуется периодически записывать модель в файл.
