Разбиение на конечные элементы

Как и ранее, в пункте меню Mesh  Mesh Control  Default Size введем размер конечных элементов 0,1 (100 мм).

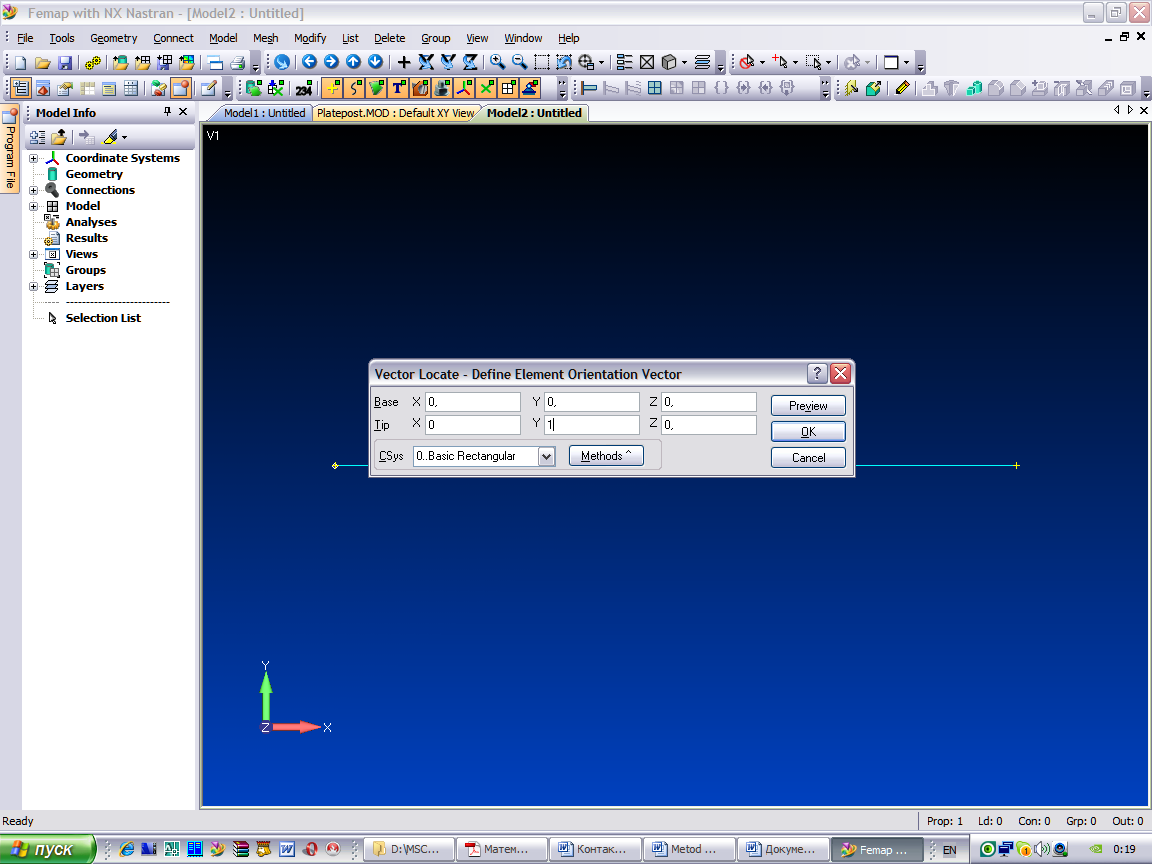

В ыберем пункт Mesh  Geometry  Curve (Сетка  Геометрия  Линия), отметим нашу прямую и нажмем «ОK». Возникнет диалоговое окно Vector Locate – Define Element Orientation Vector (задать вектор ориентации элемента), в котором задается ориентация оси у сечения. Отметим, что продольные оси одномерных стержневых балочных элементов по умолчанию направляются вдоль линии, разбиваемой на конечные элементы, а направление оси у необходимо указать самостоятельно.

Направим ось у сечения вдоль оси Y базисной системы координат, задав координаты начала (Ваsе) и конца (Тiр) вектора ориентации, как показано на рис. С помощью кнопки Меthods (Методы) можно получить доступ к другим способам задания вектора ориентации сечения, которые часто оказываются весьма полезными.

Некоторые из этих методов будут использоваться ниже в различных примерах. Нажмем «ОK», после чего произойдет разбиение балки на конечные элементы.

Для быстрого возврата изображения модели в рабочую плоскость (Workplane) после динамического ориентирования используйте команду меню View  Align By  Workplane (Вид  Выровнять  Рабочая плоскость).

Задание граничных условий

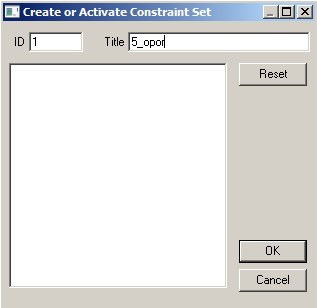

В пункте меню Model  Constraint  Set введем название задаваемой совокупности граничных условий – "5_оpor".

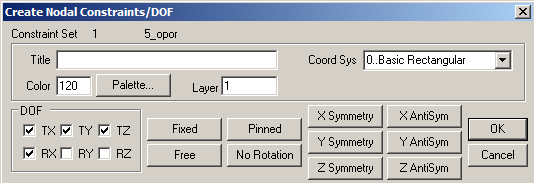

О поры в данном случае удобно задать в узлах сетки, поэтому выберем команду меню Model  Constraint  Nodal (Модель  Граничные условия  Узловые), отметим мышью правый крайний узел и нажмем «ОK». В появившемся диалоговом окне Create Nodal Constraints/DOF (Создание узловых связей/Степени свободы) в разделе DOF (Степени свободы) отметим ТХ, ТY, ТZ, RХ, запретив перемещения узла по осям Х, Y, Z (приставка Т от слова Тranslation – перемещение) и поворот вокруг оси Х (RХ; R от слова Rotate – поворот).

далее с интервалом 1 м отметим на балке четыре узла справа налево и запретим для них перемещения вдоль осей Y и Z, включив опции ТY и ТZ.

В результате получим следующее изображение модели балки, где рядом с условным изображением опор проставлены запрещенные степени свободы: 1 (ТХ), 2 (ТY), 3 (ТZ) – перемещения вдоль осей Х, Y, Z; 4 (RХ), 5 (RY), 6 (RZ) – повороты вокруг осей Х, Y, Z.

З адание нагрузок

В пункте меню Model  Load  Set присвоим название совокупности нагрузок: q = 20 кН/м, М = 2 кНм.

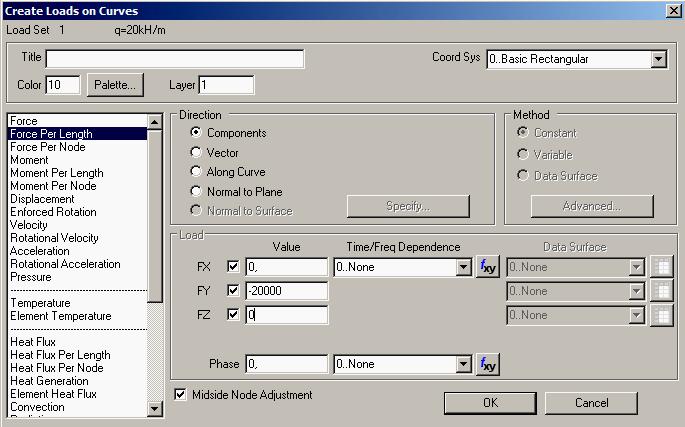

Зададим распределенную нагрузку. Выберем пункт меню Model  Load  On Curve; укажем ось балки, нажмем ОК; отметим в списке нагрузoк Force Per Length (Сила на единицу длины), для которой введем значение FY: -20000. Нажмем «Ок» и затем «Cancel».

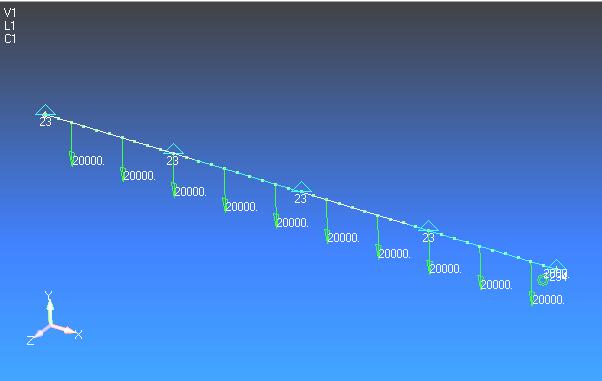

Д ля задания момента выберем команду меню Model  Load  Nodal (Модель  Нагрузка  Узловая), отметим крайний правый узел; в появившемся диалоговом окне укажем Moment (Момент), Components и введем значение MZ: 2000. Нажав «Ок» и затем «Cancel» завершим создание расчетной модели балки. Момент на ее изображении обозначается стрелкой с двумя концами.

Используя View  Options отключим отображение числовых значений нагрузок, цифр около опор и шкал осей координат.

С охраним модель под именем Ваr­_4.mod.
