Задание свойств материала и конечных элементов

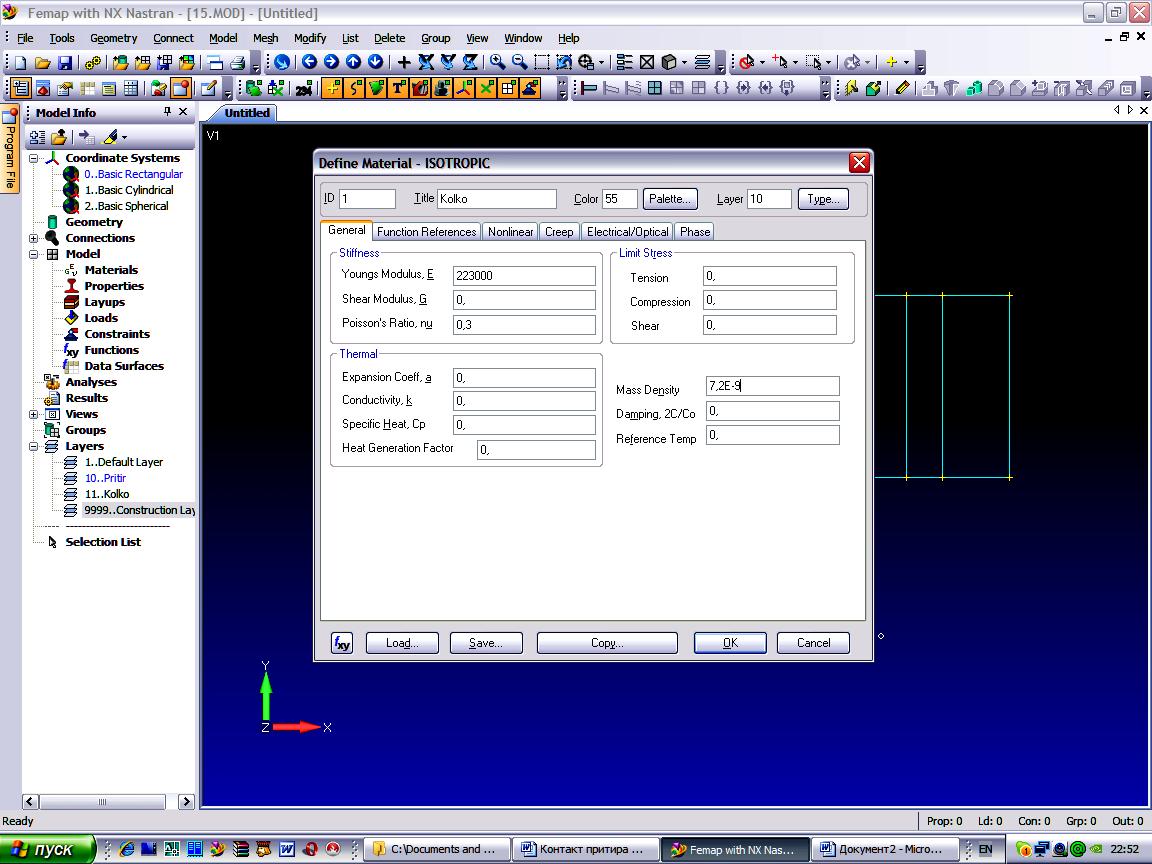

Теперь, когда основные геометрические характеристики модели введены, можно приступить к определению ее других свойств. Сначала зададим свойства материала. Выберите последовательность команд Model (модель), Material (материал), после чего активизируется диалоговое окно “Define Isotropic Material” (задание изотропного материала), в котором можно задать необходимый набор физико-механических свойств требуемого материала.
В
пишите
название материала – Kolko.
Введите свойства: E
= 223000 H/mm2.
Коэффициент Пуассона (Poisons Ratio) 0,3,
плотность (Mass Density) 7,2Е-9
t/mm3.
Далее «ОK».
Теперь зададим свойства для материала притира. Впишите название материала – Pritir. Введите свойства: E = 130000 H/mm2. Коэффициент Пуассона – 0,25, плотность – 7,1Е-9 t/mm3. Далее, «ОK», «Cancel».
Следующий шаг – описание свойств конечных элементов, которые будут использоваться в модели. В данной модели будут использоваться три свойства конечных элементов:
оболочечные Plate-элементы (изгибно-мебранные), будут использоваться как промежуточные, для дальнейшего получения из них объемных конечных элементов;
объемные Solid-элементы;
контактные Gap-элементы.

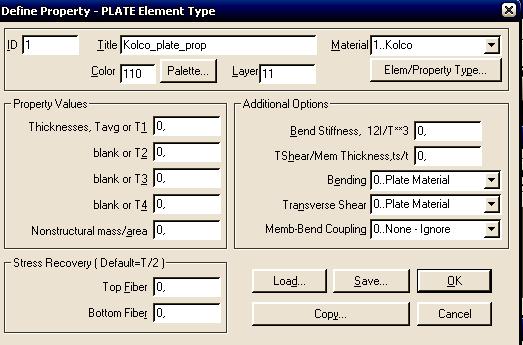

Выполните команды Model (модель), Property (свойства). В появившемся диалоговом окне “Define Property – PLATE Element Type” в поле данных Material выберите материал (Kolko), который был Вами создан, путем нажатия на стрелку с правой стороны этого поля данных. Введите название свойства элементов в поле данных Title: “Kolko_Plate_prop”.
Нажмите «ОK».

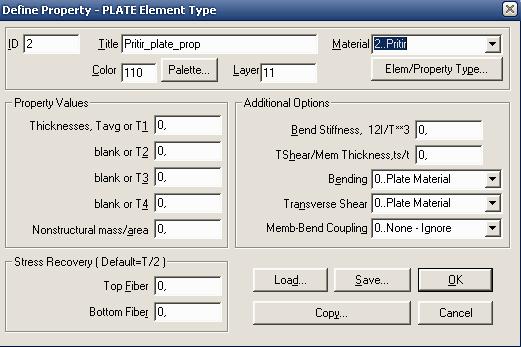

Первое свойство, для плоских элементов кольца задано, но выполнение команды ввода свойств продолжается, и автоматически появляется новое окно для задания следующих свойств элементов. Аналогично задайте второе свойство для плоских элементов притира.
Нажмите «ОK».
Д
алее,
в
диалоговом
окне
“Define
Property – PLATE Element Type”
нажмите
на
кнопку
Element/Property
Type.
В следующем
окне выберите пункт Solid
и нажмите «ОK».

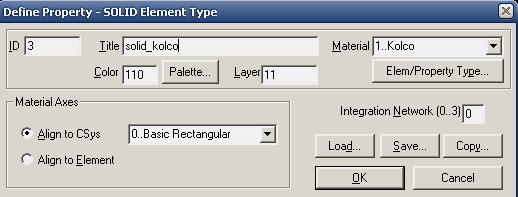

Далее в окне “Define
Property – SOLID Element Type” в
поле данных Material
выберите материал, который Вами создан
(путем нажатия на стрелку с правой
стороны этого поля данных). Введите
название свойства элементов в поле
данных Title:
Solid_ kolko.

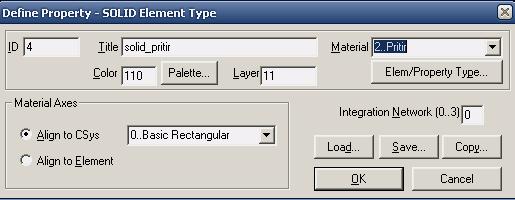

А
налогично
задайте свойства объемных элементов
притира:
и нажмите «ОK».
Далее в появившемся окне зададим свойства для контактных Gap элементов, нажмите на кнопку Element/Property Type. В следующем окне выберите пункт Gap и нажмите «OK».

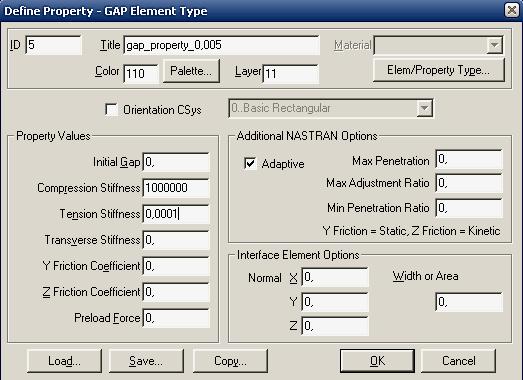

Д
алее
в окне “Define
Property – GAP
Element Type” введите
название свойства элементов в поле
данных Title:
“Gap
property 0.005”.
В поле данных Initial
Gap (начальный
зазор при контакте) введите величину
зазора 0.
В поле данных Compression
Stiffness
(жесткость на сжатие), введите 1000000.
В поле данных Tension
Stiffness
(жесткость на растяжение) 0,0001.
В данном случае при моделировании зазора, используется большое значение жесткости на сжатие и малое значение жесткости на растяжение. При моделировании контактных конструкций с натягом нужно данные для жесткости на растяжение и сжатие поменять местами. Следует заметить, также, что нужно аккуратно выбирать вышеприведенные значения. Различие между величинами жесткости должно быть достаточно большим, чтобы Gap функционировал правильно. С другой стороны, если разница будет большой, могут возникнуть проблемы со сходимостью. Нужно следовать правилу: большая жесткость должна быть не менее чем на три порядка выше жесткости смежных узлов в элементах. Нажмите «ОK», «Cancel».
