Задание нагружения
Задание нагружения завершает формирование конечно-элементной модели.
В данном примере, нагрузка, как некоторая внешне приложенная, моделироваться не будет, хотя наряду с применением Gap элементов возможно дополнительное моделирование любого типа внешнего воздействия. Нагрузка рассматривается как контактное взаимодействие двух тел друг на друга и, соответственно, моделируется геометрией и свойствами конечных элементов. Но дополнительно, для процесса решения конечно-элементного нелинейного анализа, необходимо, чтобы система находилась в состоянии равновесия, т.е. присутствовало внешнее воздействие. Чтобы сделать это, зададим некоторую «искусственную» нагрузку очень малой величины (перемещение в одном узле в осевом направлении).
Для дальнейшего моделирования необходимо развернуть модель в пространстве: войдите в меню View (вид) Rotate (поворот) или функциональной клавишей F8, выберите в появившемся окне тип изображения Isometric (изометрия) и нажмите «ОK».
В
ыполните
команду Model
Load (нагрузка)
Nodal (узловая).
В
окне
“Create or activate Load Set”
дайте
название
варианту
нагрузки
Title:
Displacement
и
нажмите
«ОK».
После
появления окна выбора примитивов
(узлов), выберите мышью на экране узел,
(этот узел имеет граничные условия в
осевом и окружном направлениях). Нажмите
«OK».

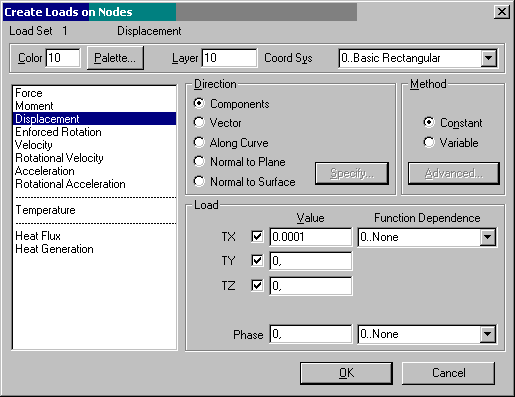

В следующем окне задается тип и величину нагружения. В поле данных нагрузок выберите Displacement (перемещение), в поле данных Value (величина), области данных Load (нагрузка) поставьте величину перемещения 0,0001 в направлении Х. Нажмите «ОK» и «Cancel».
Д
алее

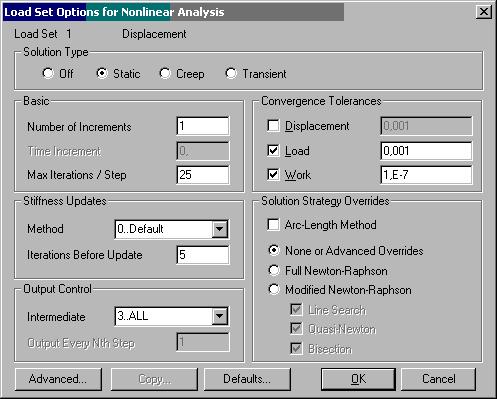

задайте данные для выполнения нелинейного
решения: выполните последовательность
команд Model
Load
Nonlinear Analysis (нелинейных
анализ). В появившемся окне выделите
опцию Static,
далее нажмите кнопку Defaults
(выставляет опции анализа по умолчанию).
В поле данных Number
of Increments
(число приращений нагрузки) поставьте
1,
и в поле данных Output
Control, Intermediate:
выберите 3.ALL.
Нажмите «Ок»
Модель полностью готова к анализу
Выполнение конечно-элементного анализа
При помощи последовательности команд File (файл) Analyze (анализ) войдите в меню управления процессом анализа (“Export Method”).
При нажатии кнопки Greate/Edit Set появится окно Analysis Set Manager, где необходимо выбрать New… Далее запустите процесс анализа.
Поставьте параметры анализа в соответствии с тем, как показано на рисунке и нажмите «ОK». Перед началом анализа, компьютер попросит Вас произвести запись модели. В окне с вопросом нужно ответить «Yes».
Обработка результатов расчета
После завершения процесса анализа можно проводить обработку полученных результатов. Сначала модифицируйте изображение модели на экране. Для этого, нажмите CTRL-Q и, в появившемся окне, нажмите на кнопку “Load and Constraint OFF”, “Geometry OFF”, снимите «галочку» напротив Node (Не показывать нагрузку и граничные условия, геометрию, узлы) и нажмите «Done».
Д
ля

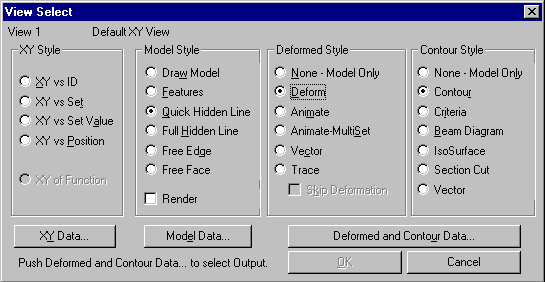

отображения результатов, выполните
последовательность команд View
Select и пометьте
строчки так, как показано на рисунке,
далее нажмите кнопку “Deformed
and
Contour
Data”

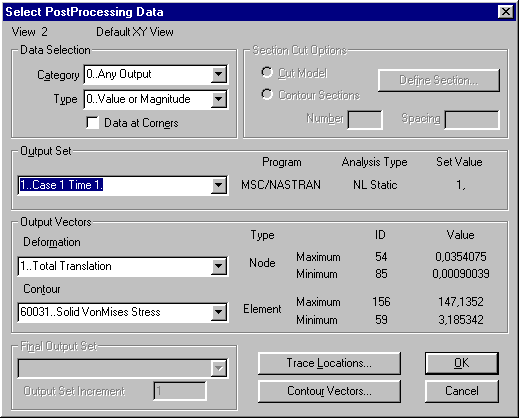

и в следующем окне “Select
Post
Processing
Data”
нажмите «OK».
Нажмите «ОK»
еще раз.

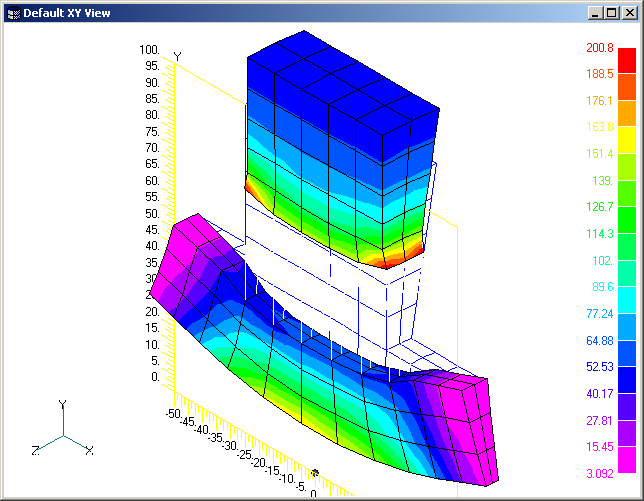

На экране появится изображение деформированного состояния. Цветами отображен уровень максимальных напряжений по абсолютному значению (VonMises) в твердом теле. Справа приведена шкала напряжений с числовыми значениями (в данном случае в МПа).
Ч
тобы
увидеть реальную картину действующих
напряжений с изменением их знака
(растяжение + /сжатие –). Для отображения
этих результатов, выполните
последовательность команд View
Select нажмите
кнопку “Deformed
and Contour Data” и
в поле данных Contour
выберите «60016..Solid
Max Prin Stress» Нажмите
«ОK»
и «ОK».

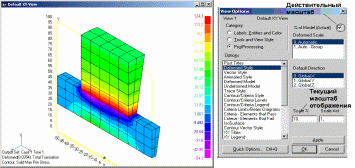

Выше указанные результаты были отображены в нереальном масштабе, чтобы включить отображение в реальном масштабе выполните последовательность команд: View Options, в области данных Category выберите PostProcessing (опции обработки результатов). Выделите строчку Deformed Style:
С
нимите
метку в поле действительного масштаба
и нажмите Apply
или «ОK».
Теперь изображение модели выводится в
реальном масштабе.
