Задание граничных условий
Г
раничные
условия данной задачи предусматривают
ограничение степеней свободы деталей
в полярно-цилиндрической системе
координат. Чтобы создать полярно-цилиндрическую
систему координат, выполните
последовательность команд:
Model
Coord
Sys.
В появившемся окне в поле данных Title
введите название будущей координатной
системы, например,
New
coord
system.

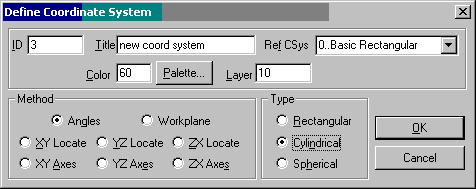

В области данных Type
(тип) выберите Cylindrical
(цилиндрическая). Нажмите «ОK».
В следующем окне задайте начало координат новой системы. В соответствующих полях данных введите: 0, 0, 0 и нажмите «ОK».

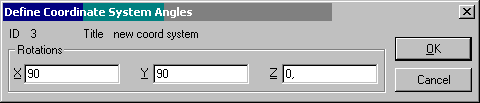

В
следующем окне нужно задать ориентацию
новой координатной системы относительно
глобальной, т.е. определить ее углы
поворота относительно глобальных осей.
Ориентировать нужно таким образом,
чтобы ось Z
полярно-цилиндрической системы координат
была направлена вдоль оси вращения
модели. В соответствующие поля данных
введите следующие значения: 90,
90, 0 Нажмите
«ОK»
и «Cancel».

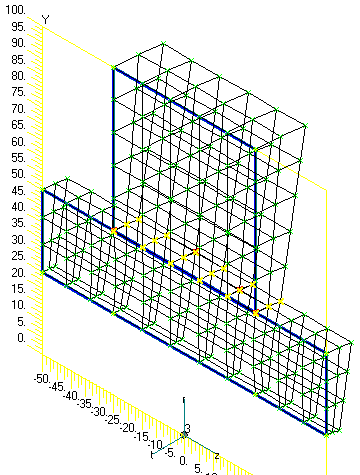

Для масштабирования изображения модели
на экране Ctrl+A.
П
режде
чем задать граничные условия необходимо
изменить вид модели, выберите команду
View
Select.
В появившемся окне пометьте строчку
Quick
Hidden
Line
и нажмите «ОK».
Для дальнейшего моделирования необходимо
развернуть модель в пространстве:
войдите в меню View
(вид)
Rotate
(поворот) или функциональной клавишей
F8,
выберите в появившемся окне тип
изображения YZ
Right
(вид справа на плоскость YZ)
и нажмите
«ОK».
Д
ля
задания граничных условий, моделирующих
условие осевой симметрии модели, по
двум боковым поверхностям, войдите в
меню Model
Constraint
(граничные
условия)
Nodal
(узловые). В

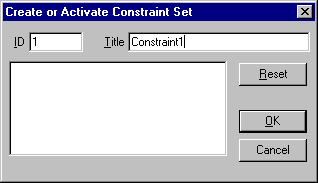

окне: “Create
or
Activate
Constraint
Set”
впишите название варианта граничных
условий, например –
constraint1.
И нажмите «Ок»

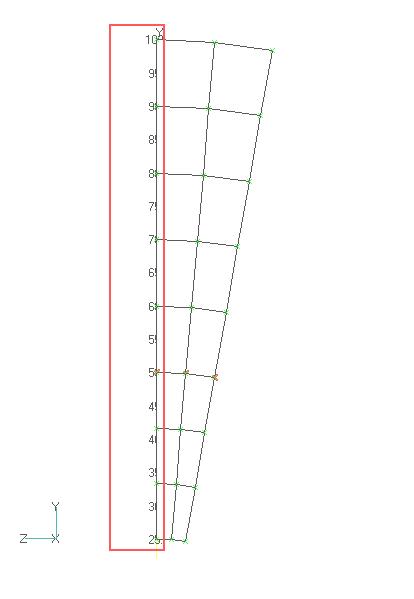

В появившемся окне “Entity Selection – Enter Node(s) to Select”, необходимо выбрать узлы, в которых будут определяться граничные условия. Очень часто используется способ выделения узлов посредством прямоугольной области на экране. Нажав на клавиатуре клавишу Shift, и не отпуская её, установите курсор мышью в нужном на модели месте, нажмите левую кнопку мыши и, удерживая её, движением мыши обозначить прямоугольную область. Эта прямоугольная область должна захватить внутрь себя узлы, где будет определено граничное условие (см. рисунок).
После этого нажмите «ОK».
Т
еперь
необходимо определить какие степени
свободы, и в какой системе координат
будут ограничены. В следующем окне в
поле данных Coord
Sys укажите
созданную полярно-цилиндрическую
систему координат: «New
coord system», в
области данных DOF
(степени свободы) пометьте TT
(ограничение в окружном направлении) и
нажмите «ОK»,
в узлах появятся граничные условия, и
высветится окно для дальнейшего выбора
узлов с граничными условиями.
Ч
тобы
задать такие же граничные условия на
другой грани, нужно изменить вид модели,
не прерывая выполнения текущей команды.
Для этого нажмите в левой верхней части
экрана на кнопку (динамическое вращение).

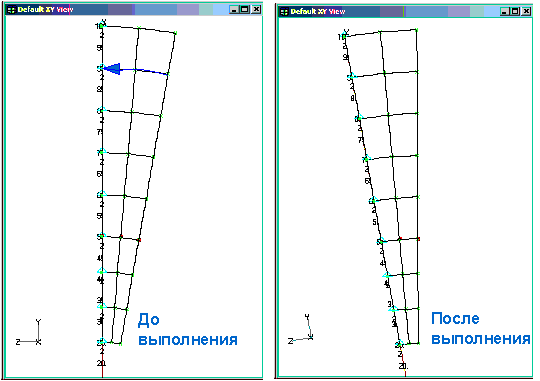

На экране появится вспомогательное окно для этой команды, в котором необходимо пометить опцию Rotate Z (вращать относительно оси Z). Далее с помощью мыши поверните модель таким образом, чтобы вторая боковая наклонная грань заняла вертикальное положение.
Н
ажмите
«ОK».
Заметьте, т.к. остается активным окно
“Entity
Selection
– Enter
Node(s)
to
Select”
– вы снова возвращаетесь к выполнению
операций с граничными условиями.

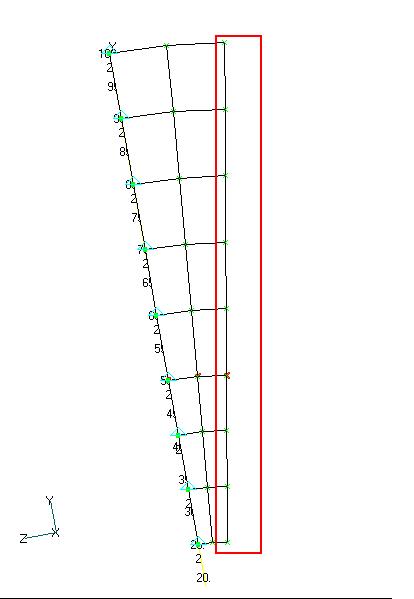

Нажав на клавиатуре клавишу Shift, и не отпуская её, установите курсор мышью в нужном на модели месте, нажмите левую кнопку мыши и, удерживая её, движением мыши обозначить прямоугольную область, вокруг правой грани модели. Эта прямоугольная область должна захватить внутрь себя узлы, где будет определено граничное условие (см. рисунок).
П осле этого нажмите «Ок». Определите для выбранных узлов ограничение степени свободы в направлении TT и нажмите «ОK» и «Cancel».
Далее необходимо определить граничные условия в осевом направлении. Для этого необходимо развернуть модель в пространстве: войдите в меню View Rotate или функциональной клавишей F8, выберите в появившемся окне тип изображения XY Top (вид сверху на плоскость XY) и нажмите «ОK».

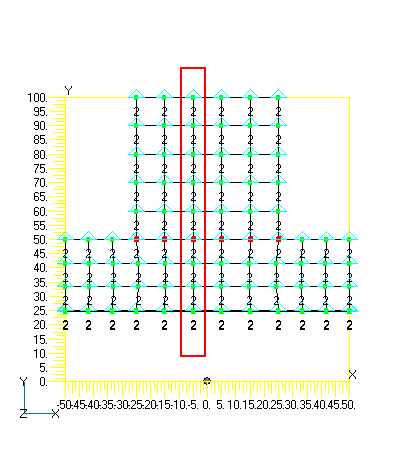

Выполните последовательность команд Model Constraint (граничные условия) Nodal (узловые) и в появившемся окне выбора узлов, с помощью клавиши Shift выделите прямоугольную область как показано на рисунке.
В

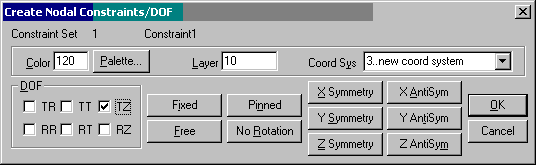

следующем окне пометьте для выбранных
узлов граничные условия в направлении
TZ.
Нажмите «ОK», в появившемся окне, программа спросит: хотите ли вы заменить старые граничные условия (ТТ) на новые (TZ)? Нужно ответить – «Нет» и тогда программа скомбинирует предыдущие и текущие граничные условия.
Нажмите «Cancel». Чтобы обновить экран нажмите CTRL+A.
На этом задание граничных условий окончено.
