Задание свойств материала
Теперь, когда основные геометрические характеристики модели введены, можно приступить к определению ее других свойств. Сначала зададим свойства материала.
Выберите последовательность команд Model (модель) Material (материал), после чего активизируется диалоговое окно “Define Isotropic Material” (задание изотропного материала), в котором можно определить необходимый набор физико-механических свойств требуемого материала. Обратите внимание, что по умолчанию предлагается свойств для изотропного материала.
Впишите в Title название материала – Steel. Введите свойства: E = 210000 H/mm2, Коэффициент Пуассона (Poisons Ratio) – 0,3, плотность (Mass Density) 7,89Е-6 kg/mm3.
Далее нажмите «ОK» и «Cancel».
Задание свойств используемых конечных элементов
Следующий шаг – описание свойства конечных элементов, которые будут использоваться в модели. Выполните команды Model (модель) Property (свойства). В появившемся диалоговом окне “Define Property – PLATE Element Type” нажмите на кнопку Element Property Type. В следующем окне выберите пункт Solid и нажмите «ОК».
Далее, в окне “Define Property – SOLID Element Type” в поле данных Material выберите материал, который Вами создан (путем нажатия на стрелку на стрелку с правой стороны этого поля данных выбираете – Steel). Введите название свойства элементов в поле данных Title, например: Solid property.
Далее нажмите «ОK», а потом «Cancel».
Генерация конечно-элементной сетки
После определения свойств конечных элементов можно перейти к генерации конечно-элементной сетки. Чтобы произвести разбиение твердотельной модели, выберите команды: Mesh (сетка) Geometry (геометрия) Solids (твердое тело).
Д
алее

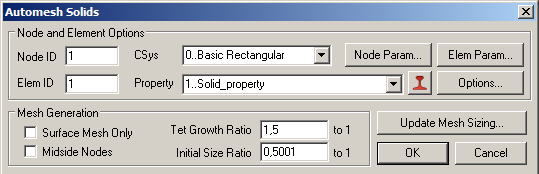

в окне “Automesh
Solids”,
в выпадающем списке Property:
выбрать заданные ранее свойства: 1. Solid
Property,
а также нужно убрать «галочку» напротив
пункта: Midside
Nodes
–
для применения
конечных элементов первого порядка
аппроксимации. Нажмите «ОK».

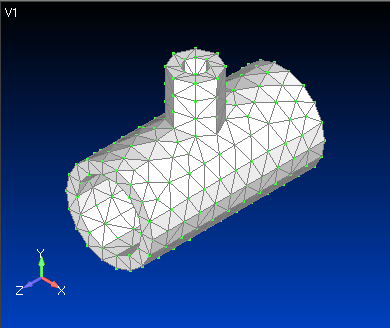

Программа произведет разбиение твердого (Solid) тела на конечные элементы. Нажмите CTRL+A, чтобы увидеть всю конечно-элементную модель.
Для того чтобы убрать невидимые линии выберите команду View Select. В появившемся окне пометьте строчку Quick Hidden Line и нажмите «ОК». Для того чтобы сделать изображение ещё менее загруженным, можно отключить отображение поверхностей. Для этого, нажатием комбинации клавиш CTRL-Q, вызовите окно View Quick Options и уберите «галочку» напротив строчки Surfaces (поверхности) и нажмите кнопку «Done» (сделано).
Далее можно переходить к заданию граничных условий и нагрузки.
Задание граничных условий
Для задания граничных условий, моделирующих полное закрепление модели, например по одной из внешних поверхностей, войдите в меню Model Constraint (граничные условия) on Surface. В окне: “Create or Activate Constraint Set” впишите название варианта нагружения, например – Сonstraint1. Нажмите «ОK».

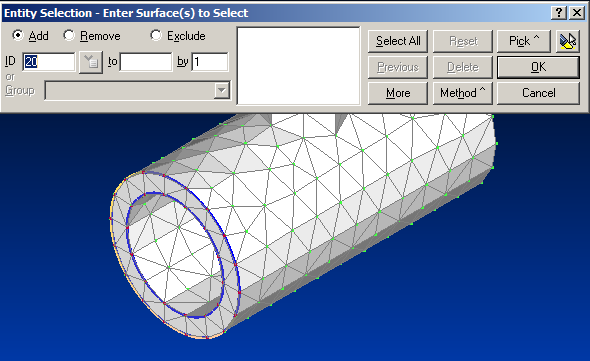

В появившемся окне “Entity Selection – Enter Surface(s) to Select”, с помощью мыши выделите поверхность, как показано на рисунке и нажмите «ОK».
В следующем окне, нажмите на кнопку Fixed (зафиксировано), а потом на «ОK» и «Cancel». Таким образом, для узлов, находящихся на этой поверхности, будут ограничены все степени свободы.
