Задание граничных условий

Следующий шаг – задание граничных условий. В меню Model выбираем Constraint… Nodal. После чего выбираем левый нижний узел и нажимаем «ОK».

В появившемся окне нажимаем кнопку Pinned или помечаем в поле DOF пункты TX, TY, TZ, что означает отсутствие перемещений по осям х, у и z. Далее нажимаем «ОK».

Далее выбираем левый верхний узел снова нажимаем «ОK».

В появившемся окне помечаем степени свободы TX и TZ и нажимаем «ОK». Затем в появившемся снова окне выбора узлов нажимаем Select All и нажимаем «ОK».

Далее помечаем степень свободы TZ и нажимаем «ОK». В появившемся диалоговом окне нажимаем NO. При этом те степени свободы, что мы ввели, комбинируются с существующими.

Задание нагружения

Следующий шаг – задание нагрузки. В меню Model выбираем команду Load… Nodal. После чего нажимаем «ОK». Затем выбираем крайний правый узел и нажимаем «ОK».

В появившемся окне в поле Load убираем галочки с пунктов FX и FZ, а в поле FY пишем -100. Затем нажимаем «ОK» и «Cancel».

Теперь конечно-элементная модель готова к расчету. В меню File выбираем команду Analysis.

Обработка результатов расчета

Следующий шаг – вывод результатов. Нажмите F5 (View – Select). В появившемся окне в поле Deformed Style пометьте пункт Deform, а в поле Contour Style пункт Beam Diagram, затем нажмите кнопку Deformed and Contour Data.

В появившемся окне в поле Output Vectors в выпадающем списке Deformation (деформация) выбираем пункт Total Translation (общее перемещение) , а в выпадающем списке Contour (изолинии) выбираем пункт 3022..BeamEndA Axial Force (Осевая сила по балке на конце А). Далее нажимаем «ОК» и еще раз «ОK».

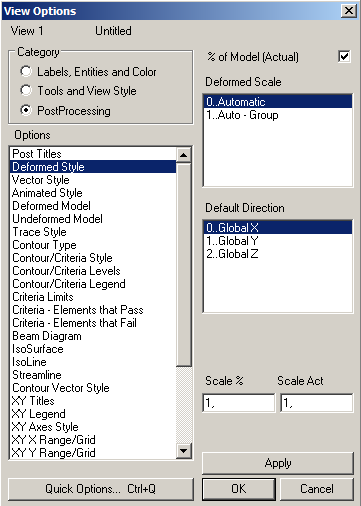

Далее нажимаем F6. В поле Category помечаем пункт PostProcessing. Затем в списке Options выделяем пункт Deformed Style, а в поле Scale % набираем 1. Затем нажимаем «ОK».

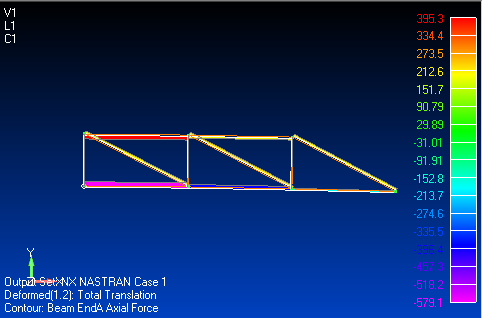

В итоге выведется изображение, подобное нижеприведенному.

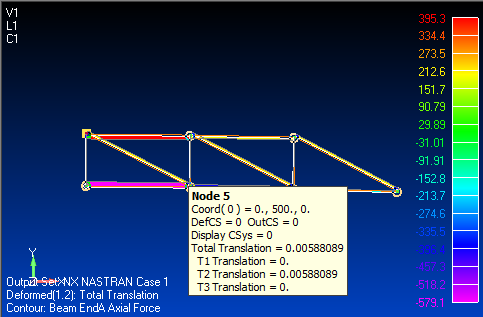

Д ля того, чтобы узнать перемещения каждого узла, нужно проделать следующие действия. Ищем в главной панели выбираем пункт Node. Теперь если подвести курсор к нужному узлу, то через некоторое время высветится информация. Здесь Total Translation означает общее перемещение, а T1, T2 и T3 Translation означает перемещение по координатным осям.

Аналогичным образом можно узнать остальные результаты анализа.

Работа 11. Моделирование объемной детали

Цель данного примера – научиться создавать объемные модели конструкций методом выдавливания плоских элементов.

Выполнение работы

Запустите систему Femap with NX NASTRAN.

Задание свойств материала

Выберите последовательность команд Model (модель)  Material (материал), после чего активизируется диалоговое окно “Define Isotropic Material” (задание изотропного материала), в котором можно задать необходимый набор физико-механических свойств требуемого материала.

Введите:

Title mat_1

Youngs Modulus 30Е+6

Poisson’s ratio 0,3

Mass Density 0,282

Нажмите «ОK» для подтверждения выбора материала, а затем «Cancel», для выхода из меню.

Описание свойств конечных элементов

Следующий шаг – описание свойств конечных элементов, которые будут использованы в модели. Выполнив команды Model (модель) Property (свойства), войдите в диалоговое окно “Define Property”, введите:

Title solid, затем нажмите Elem/Property Type и выберите:

V olume Elements Solid. Нажмите «ОK».

При помощи нажатия на стрелку с правой стороны поля Material выберите из появившегося списка нужный материал.

Нажмите «ОK» для подтверждения выбора свойств элементов, а затем «Cancel» для выхода из меню.
