Задание нагружения

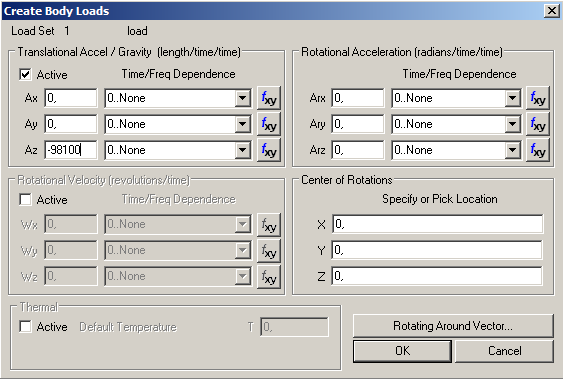

Задание нагружения завершает формирование конечно-элементной модели. В нашем случае нагрузка представляет собой гравитационное нагружение величиной 10g и направленное по нормали к поверхности пластины. Для определения величины нагружения войдите в меню Model (модель)  Load (нагружение)  Set (вариант). Введите заголовок (например, “10g gravity load”) в поле Title и нажмите «ОK». Затем выполните последовательность команд Model (модель)  Load (нагрузка)  Body (объемные виды нагружения). На экране появится соответствующее диалоговое окно (Creat Body Loads).

В данном окне включите поле Active (действует) и введите число -98100 в строку Z. Таким образом определяется постоянное ускорение величиной 98,1 м/с² (10g) или 98100 мм/с² в направлении противоположном оси Z, которая перпендикулярна плоскости пластины. Для подтверждения заданного ускорения нажмите «ОK».

Еще раз запишите модель на диск при помощи меню File (файл)  Save (сохранить).

Выполнение конечно-элементного анализа

В настоящий момент рассматриваемая задача готова к проведению конечноэлементного анализа. При помощи последовательности команд File (файл)  Analyze (анализ), войдите в меню управления процессом анализа (“Export Method”).

При нажатии кнопки Greate/Edit Set появится окно Analysis Set Manager, где необходимо выбрать New…:

З атем, в окне Analysis Set в поле Analysis Program (решатель) выберете 36..NX Nastran, в поле Analysis Type (тип анализа) выберете 1… Static (статический вариант нагрузки).

В поле Title введите любое название (например "Analyze_1"). Нажмите «ОK». Нажмите кнопку Analyze запустится процесс выполнения конечно-элементного расчета. Время выполнения зависит от быстродействия компьютера. Сразу после запуска процесса анализа на экране появляется панель "Analysis Monitor". Следует отметить, что окончание расчета сопровождается коротким звуковым сигналом, а через несколько секунд подсвечивается кнопка "Load Results". После этого можно проводить обработку результатов счета. Панель "Analysis Monitor" можно закрыть.

Н ажмите «ОK» для запуска процесса анализа, перед началом которого появится окно в котором делается запрос на сохранение модели перед запуском анализа. Необходимо нажать кнопку Да, после чего запустится процесс выполнения конечно-элементного анализа, Время выполнения которого зависит от быстродействия компьютера.

Обработка результатов расчета

После завершения процесса анализа появится окно, в котором, если нет фатальных ошибок, необходимо нажать кнопку Continue, после чего можно проводить обработку полученных результатов счета.

Модификация изображения модели на экране

Выключите отображение граничных условий и их меток. Войдите в меню View  Options, выберите категорию Labels, Entities and Color, и в разделе “Options” укажите строку Constraint (граничные условия) (возможно для этого придется пролистать список с помощью стрелок, находящихся справа от него). Укажите No Labels в разделе “Label Mode” и погасите крестик в поле Draw Entity, затем нажмите «ОK».

Построение изображения деформированного состояния пластины

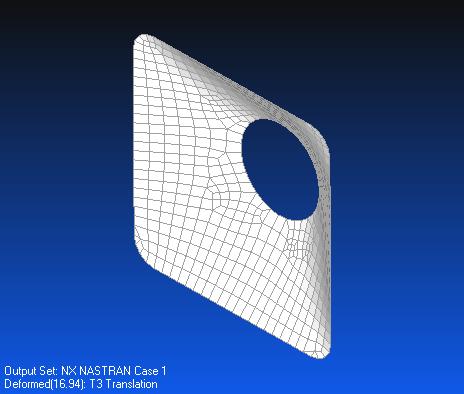

В ойдите в меню View (вид) Select (выбор) и откажитесь от изображения изолиний, выбрав строку None - Model Only (только модель) в разделе Contour Style (стиль изолиний). Затем пометьте строку Deform (деформированное состояние) в разделе “Deformed Style” (стиль изображения деформированного состояния). Войдите в меню Deformed and Contour Data и откройте при помощи соответствующей стрелки список “Deformation” (деформации) раздела “Output Vectors” (векторы для обработки). В этом списке выберите строку T3 Translation (что соответствует перемещениям в направлении оси Z) и дважды нажмите «ОK». На экране появится изображение деформированного состояния.

Деформации будут хорошо видны, если развернуть изображение модели в пространстве. Чтобы сделать это войдите в меню View (вид) Rotate (поворот) или нажмите клавишу F8, выберите в появившемся окне тип изображения Isometric (изометрия) и нажмите «ОK». Изображение модели развернется таким образом, что деформации станут хорошо видны.
