Методика построения карт
В ходе курсовой рабы была использована программа ArcGIS 9.
ArcGIS – это система для построения ГИС любого уровня. ArcGIS дает возможность легко создавать данные, карты, глобусы и модели в настольных программных продуктах, затем публиковать их и использовать в настольных приложениях, в веб-браузерах и в поле, через мобильные устройства. Для разработчиков ArcGIS дает все необходимые инструменты для создания собственных приложений.
Во всем мире инструменты ArcGIS используются для улучшения рабочих процессов организации и решения разнообразных задач на базе географического подхода:
управление активами и данными, включая интеграцию различных систем, управление территориями и услугами, управление филиалами и отношениями с клиентами
планирование и анализ, например, прогнозирование и оценка рисков
бизнес-приложения для создания ситуационно-аналитических центров, мониторинга и слежения; сбора данных в поле; обходов, обслуживания и эксплуатации оборудования; маршрутизации
системы поддержи принятия решений и предоставления доступа к информации.
ArcGIS – это система для людей, принимающих решения и имеющих дело с точной географической информацией. В ArcGIS удобно работать над совместными проектами. ArcGIS дает возможность быстро создавать данные, карты, глобусы и модели в настольных программных продуктах, затем публиковать их и использовать в настольных приложениях, в веб-браузерах и в поле, через мобильные устройства.
В состав ArcGIS входят ряд структурных компонентов:
ArcGIS Desktop — интегрированный набор профессиональных настольных ГИС-приложений;
ArcGIS Engine — встраиваемые компоненты разработчика для создания пользовательских ГИС-приложений;
Встраиваемые ГИС могут использоваться для добавления выбранных ГИС-компонентов в сфокусированные на решение определенных задач приложения для предоставления функциональности ГИС пользователям в пределах всей организации. За счет этого специалисты, желающие применять инструментарий ГИС в своей повседневной работе получают доступ к функциям ГИС через простые настроенные интерфейсы.
Серверные ГИС — ArcSDE®, ArcIMS® и ArcGIS Server;
Пользователи ГИС применяют централизованные серверные ГИС для публикации и обмена географическими знаниями в пределах крупных организаций и со многими внешними пользователями через Интернет.
Мобильные ГИС — ArcPad, а также ArcGIS Desktop и Engine для Tablet PC.
Продукты ArcGIS Desktop содержат интегрированный набор развитых ГИС-приложений:
ArcMap - основное приложение ArcGIS Desktop для выполнения всех картографических задач, таких как создание и публикация карт, анализ карт и редактирование данных.
ArcCatalog - используется для структурирования, поиска и использования данных ГИС, а также при каталогизации наборов данных на основе стандартных метаданных. Входящие в него инструменты позволяют: просматривать и искать географическую информацию; записывать, просматривать и управлять метаданными; определять, экспортировать и импортировать структуру и дизайн баз геоданных; осуществлять поиск ГИС-данных по локальным сетям и через Web; администрировать ArcGIS Server.
ArcToolbox - структурированный набор инструментов геообработки, который позволяет создавать, использовать, документировать и обмениваться моделями геообработки.
ArcGlobe - обеспечивает непрерывный интерактивный просмотр географической информации.
ArcGIS Desktop доступны с тремя уровнями функциональности:
ArcView - предоставляет современные инструменты картографирования, использования данных и их анализа, а также начальные возможности редактирования и обработки геоданных.
ArcEditor - включает всю функциональность ArcView, развитые возможности редактирования шейп-файлов и баз геоданных.
ArcInfo - полнофункциональная, наиболее мощная настольная ГИС-система. Она включает всю функциональность ArcView и ArcEditor, а также предоставляет широкие возможности геообработки.
При выполнений оцифровки геологической производилась следующая последовательность действии:
Для начал создавался класс пространственных объектов в файловой базе геоданных с помощью ArcCatalog.
Рис. 2. Создание «файловой базы геоданных» в программе ArcCatalog.
Рис. 3. Создание «классов пространственных объектов» в файловой базе геоданных с помощью программы ArcCatalog.
Рис. 4. Заполнение основных критерии при создании нового «класса пространственных объектов».
Затем в ArcMap создается
новая карта и добавляется файловая база
геоданных. Далее производится
«пространственная привязка» карты с
целью привязать растр к система координат.
Осуществляется пространственная
привязка с помощью команды «добавить
опорные точки»
.
Рис. 5. Создание новой пустой карты.
С помощью команды «добавить данные»
добавляется файловая база геоданных и
исходная геологическая карта.
Рис. 6. Добавление данных.
Рис. 7. Начало редактирования.
Рис. 8. Добавление опорных пунктов
Далее производится оцифровка геологической карты.
Рис. 9. Оцифровка геологической карты

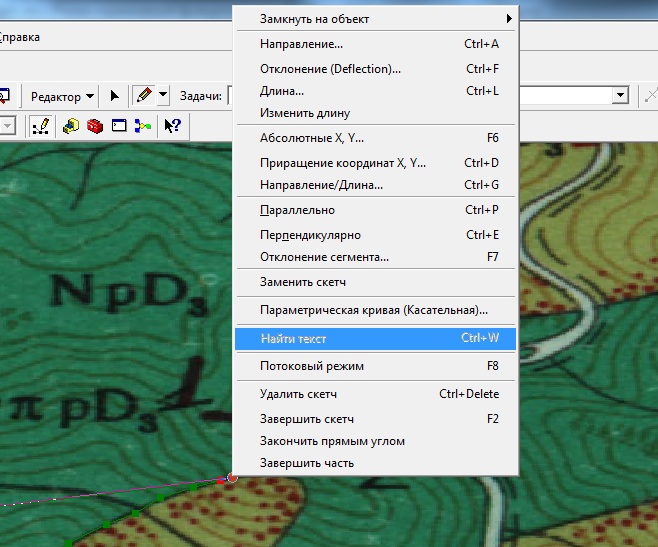

Рис. 10. Команды для корректировки оцифровки карты.
После завершения оцифровки всей карты необходимо расставить цвета для каждого возраста в соответствии с международной стратиграфической шкалой.
Рис. 11. Изменение цвета в соответствии с международной стратиграфической шкалой.
Рис. 12. Полностью оцифрованная геологическая карта с раскраской соответствующей международной стратиграфической шкале.
Затем создается легенда для карты. Для создания легенды необходимо переключить отображение карты на «вид компоновки».
Рис.13. Переключение на «вид компоновки»
Рис. 14. Добавление легенды
Далее расставляются «условные обозначения», расставляются знаки и подписываются соответствующему возрасту. Затем нужно легенду сохранить в формате JPEG.

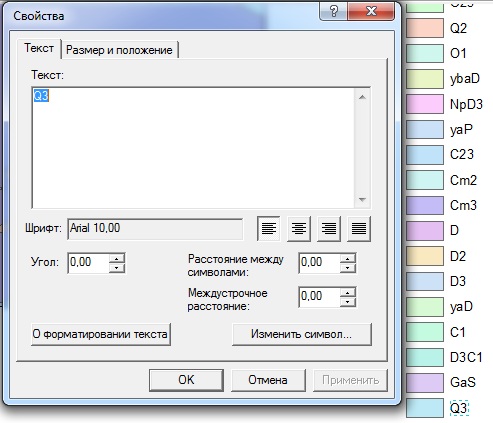

Рис. 15. Редактирование легенды

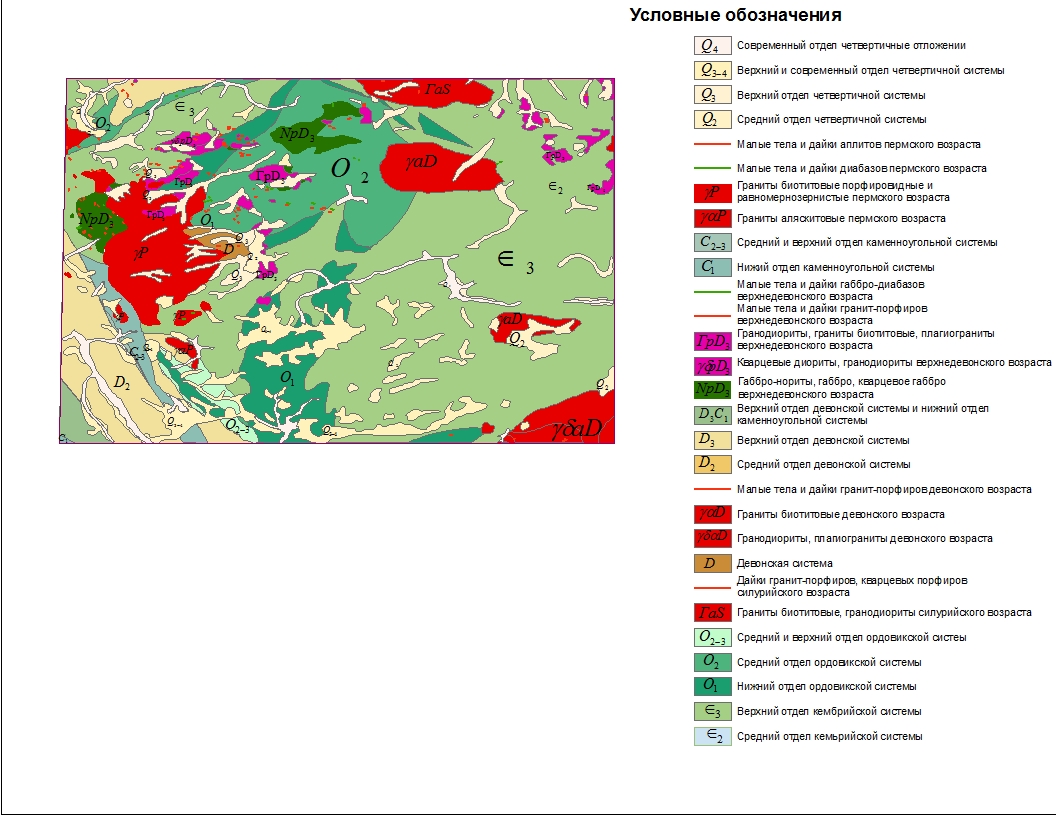

Рис. 16. Исходный вид «легенды» сохраненный в формате JPEG
