2.5 Выходная информация
Выходной информацией являются упорядоченные и представленные в виде данных запросы, которые можно вывести на печать.
Перечень запросов:
Прайс-лист запчастей – выборка запчастей, интересующих клиента (по цене, гарантии качества);
Прайс-лист услуг СТО – выборка видов работ, интересующих клиента (по цене, срокам выполнения, гарантии качества);
Кроме указанных выше, также присутствуют и другие аналогичные запросы, с помощью которых производятся различные вычисления, осуществляется параметризованный поиск и т.п.
Перечень необходимых выходных отчетов:
Диаграмма-отчет о востребованности услуг, предоставляемых автосервисом, для проведения соответствующих расчетов и получения информации для размышления как для владельцев автосервиса, так и для его клиентов.
Диаграмма-отчет о запчастях, предоставляемых автосервисом, для проведения соответствующих расчетов и получения информации для размышления как для владельцев автосервиса, так и для его клиентов.
Перечень необходимых выходных документов:
платежные поручения (таблица 2.5);
заказ на товар (таблица 2.6);
счет на товар (таблица 2.7);
приходные накладные (таблица 2.8).
В данном разделе рассмотрены цели и требования разрабатываемой автоматизированной системы, описаны потоки входной, выходной и нормативно-справочной информации, выделены автоматизированные функции.
На основании этого можно сделать вывод, что эффективность работы СТО за счет сокращения потерь рабочего времени вполне достижима при разработке и внедрении автоматизированной системы.
Логическая модель данных базы данных СТО «Западный» представлена на рис. 2.1.
Рис. 2.1. Логическая модель базы данных
Физическая модель данных
База данных физически была реализована средствами Borland Delphi7 при помощи утилиты Database Desktop.

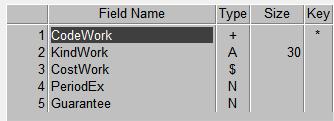

KindOfWork
Owners
Cars

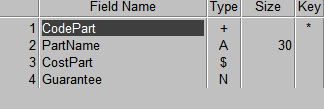

NewPart
OrderWork
Заказы (AOrders)
PutInPart
Структура базы данных автоматизированной системы представлена на рис. 2.2.
Рис. 2.2. Структура БД Автоматизированной системы
2.3 Требование к системе
Для правильной работы программы требуется следующее программное обеспечение:
- ОС Windows XP Professional SP2 или более поздние версии ОС этого семейства.
Минимальными техническими требованиями к оборудованию являются минимальные системные требования выбранной ОС. Для Windows XP эти требования представлены в таблице 3.1.
Таблица 3.1 - Минимальные системные требования ОС Windows XP
Процессор |
300 MHz или выше |
Оперативная память |
128 Мб RAM или выше |
Видеоадаптер и монитор |
SuperVGA (800 x 600) или большее разрешение |
Свободное место на HDD |
1.5 Гб или выше |
Оптические накопители |
CD-ROM или DVD-ROM |
В дополнение к этим требованиям, для установки ServicePack 2 необходимо наличие на жёстком диске не менее 1,8 ГБ свободного места во время установки.
Тем не менее, для наиболее комфортного использования АС рекомендуется использовать компьютер с более современной конфигурацией.
Защита информации от несанкционированного доступа осуществляется штатными средствами Delphi.
