6) Контур «пограничных» деталей показывают сплошной тонкой линией. 5.Рабочий чертеж детали.

5.1. Рабочий чертеж детали - это документ, содержащий изображение стали и другие данные, необходимые для ее изготовления и контроля. Деталь - это изделие, изготовленное из однородного по наименованию и марки материала, без применения сборочных операций непосредственно, по рабочему чертежу деталь изготовляют на производстве.

5.2. Рабочий чертеж детали должен содержать:

1) минимальное, но достаточное число изображений (виды, разрезы, сечения, выносные элементы) полностью раскрывающих форму детали,

2) необходимые размеры с их предельными отклонениями;

3) требования к шероховатости различных поверхностей;

4) обозначение предельных отклонений, формы и расположения поверхности,

5) сведения о материале, покрытии и т.д., которое деталь должна иметь перед сборкой;

6) отдельно выделяемые технические требования. 5.3.0сновные требования к рабочим чертежам детали (ГОСТ 2.109-73):

1) На каждую деталь выполняют отдельный чертеж на листах форматов по ICT 2.301-66. Чертеж должен содержать основную надпись по форме 1 в со­ответствии с ГОСТ 2.104-68 (185x55) и дополнительный штамп размером 70x14. Наименование изделия, проставляемое в основной надписи должно быть кратким, соответствовать принятой терминологии, записано в именительном падеже, в единственном числе. Если наименование состоит из нескольких слад, то на первом месте помешают имя существительное

2) В основной надписи указывают условное обозначение материала в соответствии со стандартами на данный материал. Обозначение должно содержать наименование материала, марку и номер стандарта.

3) В основной надписи должно быть указано не более одного вида материала, если для изготовления детали предусмотрено использование заменителей материала, то их указывают не в основной надписи чертежа, а в технических требованиях или технических условиях на изделие.

4) Массу изделия, изображенного на чертеже, проставляют в основной надписи в килограммах, без указания единицы измерения, допускается проставлять массу в других единицах измерения с их указанием.

5. Масштаб изображения на рабочих чертежах выбирают в соответствии с ТОСТ 2.302-68, он может не соответствовать масштабу, принятому для сбо­рочного чертежа.

6. Рабочие чертежи разрабатывают на все оригинальные детали, входящие в состав изделия, не выпускают рабочие чертежи деталей на стандартные и покупные детали.

7. На чертежах применяют условные обозначения, установленные стандар­тами без разъяснения их на чертеже и без указания номера стандарта.

8) На рабочем чертеже указывают размеры, предельные отклонения, шероховатость поверхности и другие данные, которые деталь должна иметь пе­ред сборкой. Эти же данные в процессе сборки или после нее указывают на Порочном чертеже.

9) Деталь из прозрачных материалов изображают, как непрозрачную, но, ели с обратной от наблюдателя стороны на этом материале имеются надписи, цифры, знаки и т.д., которые должны быть видны с лицевой стороны на, чертеже

их изображают, как видимые, соответствующим указанием техческих требований. 6. Шероховатость поверхности.

6.1.Под шероховатостью поверхности (ГОСТ 2.789-73) понимают совокуп­ить неровностей поверхности с относительно малыми шагами на базовой длине. Базовая длина L — длина участка поверхности, в пределах которого определяют количественное значение параметров, характеризующих неровно­сти поверхности (L=0,08-8 мм). ГОСТОМ предусмотрено 6 параметров шерохо­ватости, на практике применяют 2: R_a и R_z R_a- среднее арифметическое абсолютных значений отклонения профиля, в пределах базовой длины

, мкм R_z – это сумма средних арифметических абсолютных отклонений точек, 5 наибольших минимумов и 5 наибольших максимумов профиля в пределах базовой длинны

, мкм

6.2.Типы неровностей (направление неровностей поверхностей)

= - параллельная;

| - перпендикулярная;

Х – пересекающаяся;

M - произвольная;

C- кругообразная;

R - радиальная;

6.3.Шероходатость поверхностей обозначают на чертеже для всех вы­полняемых по данному чертежу поверхностей изделия, независимо от методов

их образования, кроме поверхностей шероховатость, которых не обусловлена требованиями конструкции:

1 — способ обработки поверхности или другие дополни­тельные указания;

2 — условное обозначение направления неровностей;

3 — базовая длинна по ГОСТ 2.789-73, параметр шероховатости по ГОСТ 2.789-73.

В обозначении шероховатости применяют следующие условные обозначения:

Н=(1.5 : 5)h

h принимают по высоте размерных чисел чертежа

- шероховатость поверхности, способ обработки которой, конструктором не останавливается.

- шероховатость поверхности, которая должна быть образована только удалением слоя материала

- шероховатость поверхности, которая должна быть образована без уда­ления слоя материала.

Шероховатость поверхности обозначают: на линиях контура, выносных линиях, на тиках выносок (допускается обозначать шероховатость на линиях невидимого контура в случаях, когда от этой линии нанесён размер)

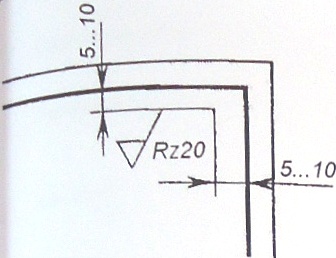

6.4Шероховатость проставляют в правом верхнем углу чертежа по приме­ру, размер знака шероховатости применяют в 1,5 раза больше размера шрифта размерных чисел чертежа:

Если шероховатость проставляют на контуре изображения, то величину знака принимают по высоте шрифта размерных чисел.

Если шероховатость вынесенная в правый верхний угол отличается от шерохова­тости проставленной на изображении детали, то рядом со знаком шероховатости ставят знак ( )
