62. Определение потерь давления на трение в вентиляционных каналах.

Потери давления в системе Р_сист, определяются по формуле:

где: R – удельная потеря давления на трение, Па/м

β – поправочный коэффициент на шероховатость поверхности

Z – потеря давления на местные сопротивления, Па

– потери давления на трение в воздуховоде длинной 1 м.

– безразмерный коэффициент сопротивления трения

d – диаметр воздуховода

63. Топливо. Общие сведения. Котельные установки.

Топливо – материал, предназначенный для сжигания (окисления), который целесообразно сжигать.

Топливо подразделяется на:

- жидкое - естественное

- твердое - искусственное

- газообразное

Рабочее топливо – топл. в том виде, в котор. оно поступает в топкт котлов. Формула рабочего топлива:

C^p+H^p+O^p+N^p+S^p+A+W=100

Вода в топл. нах. в виде:

- свободной

- капиллярно и химически связанной (удаляется при t>105С°)

Осн. характеристика топлива – теплотворная способность (низшая и высшая).

Низшая – кол. теплоты, получ. при окисл. 1кг или 1м³ топлива при н.у.

Высшая – низш. + кол. теплоты, необходимое для удаления влаги из топлива.

Условное топливо – топл., при окисл. котор. выделяется 7000 ккал теплоты на 1кг или 1м³ при н.у.

Котельная установка – комплекс оборудования, предн. для получения теплоносителя. Котельные уст. подраздел:

1. водогрейные (для получения горячей воды)

2. паровые (для получения пара)

Осн. оборуд. является котел. Котлы:

1. энергетические (уст. на ТЭЦ, КЭС (конденсац. электростанция))

2. производственно-отопительные

3. отопительные (теплосн. жилых районов)

Паровые котлы – высокого (P>0,17 МПа), низкого давл. (P<0,17 МПа).

Отопительные котлы на воде – высокотемпературные (t>115 С°) и низкотемпературные (t<115 С°)

64. Тепловые сети, их классификация.

Тепловые сети – устр., магистрали трубопроводов предназначенные для транспорта теплоносителя от источников до потребителя.

Подразделяются:

- магистральные

- квартальные

Прокладка тепловые сетей осуществляется по 2-м осн. схемам:

1. лучевая прокладка (для небольших городов)

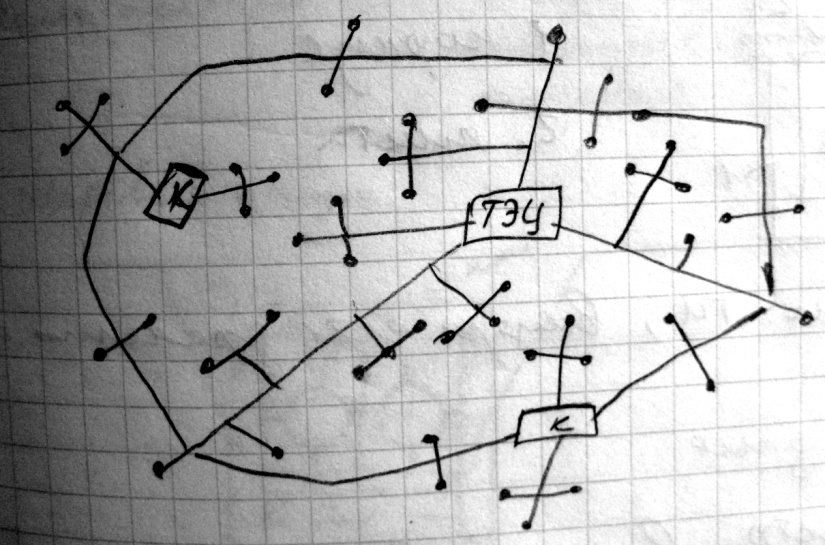

2. кольцевая

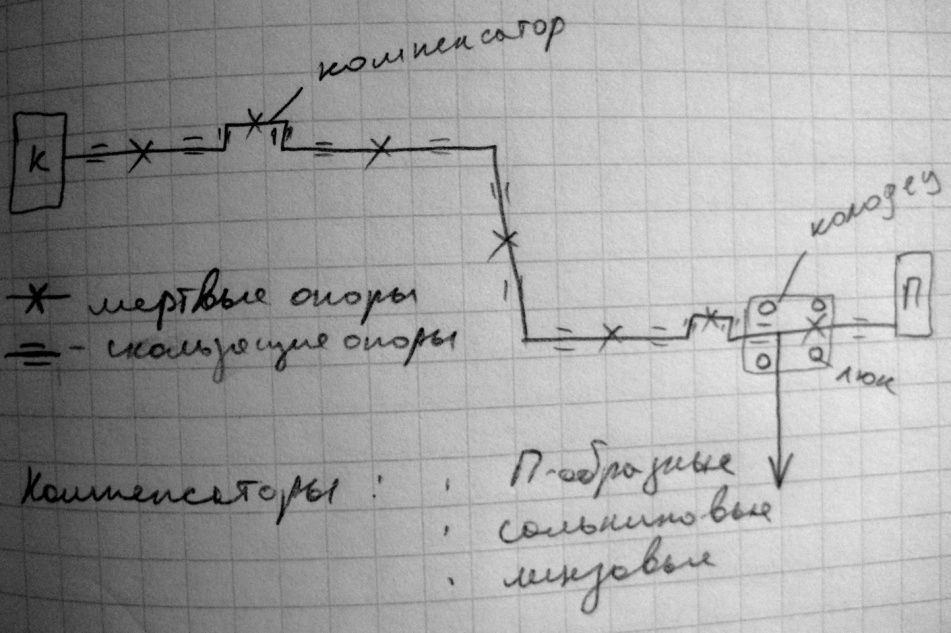

Осн. элементы тепловых сетей:

- трубопроводы

- каналы

- смотровые колодцы

- подвижные и мертвые опоры

- компенсаторы

65. Способы прокладки тепловых сетей. Типы и устройства каналов и камер.

Прокладка тепловые сетей осуществляется по 2-м осн. схемам:

1. лучевая прокладка (для небольших городов)

2. кольцевая

Прокладка тепловых сетей осущ. надземно (на эстакадах) или под землей (непоср. в грунте или в каналах).

Каналы для прокл. тепл. сетей подраздел. на:

1. непроходные

2. полупроходные (обычно устр. в местах прокладки трубопр. под ж/д путями, автодорогами)

3. проходные (человек может пройти в полный рост-)
