Основные принципы технологии atm, интерфейсы, типы и классы сервиса, формат ячейки
Альтернативой технологии Ethernet является технология асинхронного режима передачи (Asynchronous Transfer Mode, АТМ), разработанная как единый универсальный транспорт для нового поколения сетей с интеграцией услуг, которые называются широкополосными сетями ISDN. Технология АТМ с самого начала разрабатывалась как технология, способная обслужить все виды трафика в соответствии с их требованиями.
По планам разработчиков единообразие, обеспечиваемое АТМ, будет состоять в том, что одна транспортная технология сможет обеспечить несколько перечисленных ниже возможностей.
Передачу в рамках одной транспортной системы компьютерного и мультимедийного (голос, видео) трафика, чувствительного к задержкам, причем для каждого вида трафика качество обслуживания будет соответствовать его потребностям.
Иерархию скоростей передачи данных, от десятков мегабит до нескольких гигабит в секунду с гарантированной пропускной способностью для ответственных приложений.
Общие транспортные протоколы для локальных и глобальных сетей.
Сохранение имеющейся инфраструктуры физических каналов или физических протоколов: T1/E1, T3/E3, SDH STM-n, FDDI.
Взаимодействие с унаследованными протоколами локальных и глобальных сетей: IP, SNA, Ethernet, ISDN.
Сеть ATM имеет классическую структуру крупной территориальной сети - конечные станции соединяются индивидуальными каналами с коммутаторами нижнего уровня, которые в свою очередь соединяются с коммутаторами более высоких уровней. Коммутаторы ATM пользуются 20-байтными адресами конечных узлов для маршрутизации трафика на основе техники виртуальных каналов. Для частных сетей ATM определен протокол маршрутизации PNNI (Private NNI), с помощью которого коммутаторы могут строить таблицы маршрутизации автоматически. В публичных сетях AТМ таблицы маршрутизации могут строиться администраторами вручную, как и в сетях Х.25, или могут поддерживаться протоколом PNNI.
Технология ATM предполагает межсетевое взаимодействие на трёх уровнях.
Для передачи данных от отправителя к получателю в сети ATM создаются виртуальные каналы, VC (англ. Virtual Circuit), которые бывают трёх видов:
постоянный виртуальный канал, PVC (Permanent Virtual Circuit), который создаётся между двумя точками и существует в течение длительного времени, даже в отсутствие данных для передачи;
коммутируемый виртуальный канал, SVC (Switched Virtual Circuit), который создаётся между двумя точками непосредственно перед передачей данных и разрывается после окончания сеанса связи.
автоматически настраиваемый постоянный виртуальный канал, SPVC (Soft Permanent Virtual Circuit). Каналы SPVC по сути представляют собой каналы PVC, которые инициализируются по требованию в коммутаторах ATM. С точки зрения каждого участника соединения, SPVC выглядит как обычный PVC, а что касается коммутаторов ATM в инфраструктуре провайдера, то для них каналы SPVC имеют значительные отличия от PVC. Канал PVC создаётся путём статического определения конфигурации в рамках всей инфраструктуры провайдера и всегда находится в состоянии готовности. Но в канале SPVC соединение является статическим только от конечной точки (устройство DTE) до первого коммутатора ATM (устройство DCE). А на участке от устройства DCE отправителя до устройства DCE получателя в пределах инфраструктуры провайдера соединение может формироваться, разрываться и снова устанавливаться по требованию. Установленное соединение продолжает оставаться статическим до тех пор, пока нарушение работы одного из звеньев канала не вызовет прекращения функционирования этого виртуального канала в пределах инфраструктуры провайдера сети.
Для маршрутизации в пакетах используют так называемые идентификаторы пакета. Они бывают двух видов:
VPI (англ. virtual path identifier) — идентификатор виртуального пути (номер канала)
VCI (англ. virtual circuit identifier) — идентификатор виртуального канала (номер соединения).
|
Формат ячейки NNI
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GFC = Generic Flow Control (4 бита) — общее управление потоком;
VPI = Virtual Path Identifier (8 бит UNI) или (12 бит NNI) — идентификатор виртуального пути;
VCI = Virtual channel identifier (16 бит) — идентификатор виртуального канала;
PT = Payload Type (3 бита) — тип данных;
CLP = Cell Loss Priority (1 бит) — уровень приоритета при потере пакета; указывает на то, какой приоритет имеет ячейка (cell), и будет ли она отброшена в случае перегрузки канала;
HEC = Header Error Control (8 бит) — поле контроля ошибок.
UNI = User-to-Network Interface — интерфейс пользователь-сеть. Стандарт, разработанный ATM Forum, который определяет интерфейс между конечной станцией и коммутатором в сети ATM.
NNI = Network-to-Network Interface — интерфейс сеть-сеть. Обобщённый термин, описывающий интерфейс между двумя коммутаторами в сети.
Стек протоколов ATM. Протоколы уровня адаптации AAL.
Стек протоколов АТМ показан на рис 6.30, а распределение протоколов по конечным узлам и коммутаторам АТМ - на рис. 6.31.

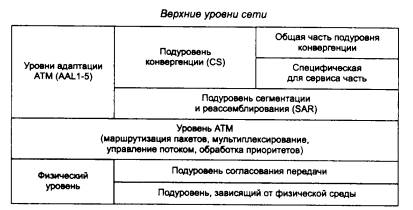

Рис. 6.30. Структура стека протоколов АТМ

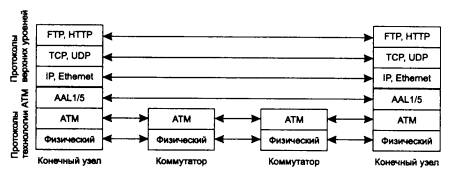

Рис. 6.31. Распределение протоколов по узлам и коммутаторам сети АТМ
Стек протоколов АТМ соответствует нижним уровням семиуровневой модели ISO/OSI и включает уровень адаптации АТМ, собственно уровень АТМ и физический уровень. Прямого соответствия между уровнями протоколов технологии АТМ и уровнями модели OSI нет.
Уровень адаптации (ATM Adaptation Layer, AAL) представляет собой набор протоколов AAL1-AAL5, которые преобразуют сообщения протоколов верхних уровней сети ATM в ячейки ATM нужного формата. Функции этих уровней достаточно условно соответствуют функциям транспортного уровня модели OSI, например функциям протоколов TCP или UDP. Протоколы AAL при передаче пользовательского трафика работают только в конечных узлах сети (см. рис. 3), как и транспортные протоколы большинства технологий.
