Заключение
В процессе выполнения выпускной работы были решены следующие задачи:
Изучена архитектура ЛВС ТНУ и её беспроводного сегмента, дан обзор используемым технологиям и решениям.
Создана карта покрытия Wi-Fi сети, при помощи радиометрических средств мониторинга на основе программного комплекса «TamoGraph Site Survey».
Проанализировано существующее решение авторизации и обеспечения безопасности Wi-Fi сети, внесен ряд корректив, позволяющих повысить уровень комфорта пользователей и обслуживающего персонала без ущерба уровня безопасности.
Разработана система мониторинга сетевого оборудования, позволяющая своевременно выявлять сбои и ликвидировать неисправности в кратчайшие сроки без привлечения дополнительных ресурсов.
Все поставленные задачи решены, цель работы достигнута.
Приложения
Приложение А 1
Физическая топология сети корпуса А 1й этаж.
Приложение А 2
Физическая топология сети корпуса А 3й этаж
Приложение Б 1
Физическая топология сети корпуса Б.
Приложение В 1
Физическая топология сети столовой корпуса В.

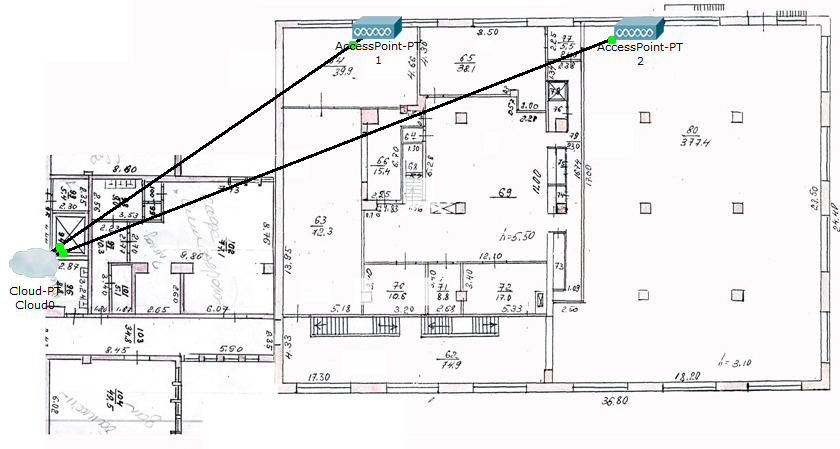

Физическая топология беспроводной сети корпуса В.
Приложение 2
Корпус А уровень сигнала
Первый этаж
Второй этаж
Третий этаж
Четвёртый этаж
Корпус Б уровень сигнала
Подвал и первый этаж
Второй и третий этаж
Четвёртый и пятый этажи.
Корпус В уровень сигнала
Первый второй и третий этажи
Четвёртый этаж
Столовая
Уровень сигнала вне здания главного корпуса

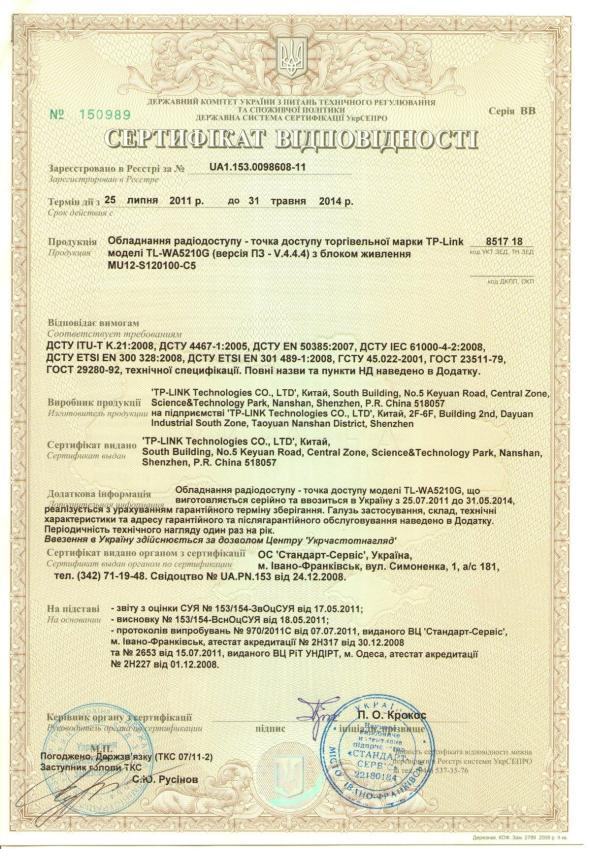

Приложение 3 Сертификат соответствия
