6. Измерители дифференциального давления адр-хх.5

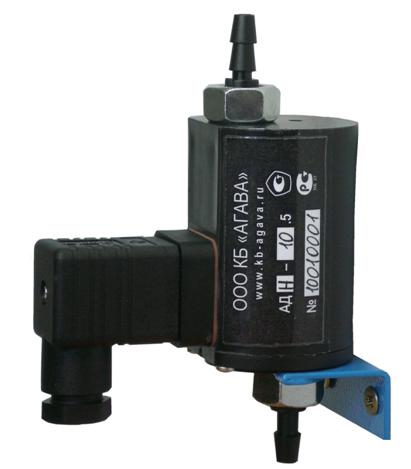

Назначение

АДР-хх.5 применяются для измерения перепада давления газа или воздуха на дросселирующих шайбах, отборных устройствах, фильтрах и др. В свою очередь перепад давления на гидравлическом сопротивлении функционально связан с расходом носителя.

Измерители АДР-хх.5 наиболее целесообразно применять в схемах  автоматизации котлов, в которых соотношение газ/воздух в горелке рассчитывается по расходу  носителя, а не по его давлению. Такая схема позволяет более эффективно поддерживать оптимальный режим сгорания топлива во всем диапазоне мощностей и, как следствие, добиваться лучших показателей производительности и стабильности работы котла в целом.

Измерители дифференциального давления также можно применять для построения схем  приточной вентиляции, в которых регулируется объем (не давление) приточного воздуха.

АДР-хх.5 устанавливаются по месту, что исключает необходимость применения импульсных трубок, тем самым снимается проблема их засора. Изделия подключаются к контроллерам или индикаторам при помощи двухпроводной токо-вой цепи 4-20 мА. Дополнительного источника питания  не требуется.

Отличительные особенности измерителей:

1. отсутствие импульсных трубок;

2. двухпроводное подключение;

3. класс точности – 2,5 (по заказу 1.5);

4. токовый выход – 4-20 мА;

5. питание от токовой цепи 4- 20 мА;

6. межповерочный интервал - 24 месяца.


Электрические параметры:

1. напряжение питания – 12…27 В;

2. потребляемый ток  – не более 20 мА;

3. токовый  выход: 4-20 мА;

4. напряжение питания токового выхода 24 – 30В;

5. сопротивление нагрузки токового выхода до 500 Ом.

Технические характеристики:

Изделие	Описание	Погрешность	Максимально допустимое давление, кПа
АДР-0,25.5	Диапазон: 0...0,25 кПа, 4-20 мА	2,5%	12
АДР-0,5.5	Диапазон: 0...0,5 кПа, 4-20 мА	2,5%	12
АДР-1,0.5	Диапазон: 0...1,0 кПа, 4-20 мА	2,5%	12
АДР-2,0.5	Диапазон: 0...2,0 кПа, 4-20 мА	2,5%	12
АДР-5,0.5	Диапазон: 0…5,0 кПа, 4-20 мА	2,5%	40
АДР-10.5	Диапазон: 0...10 кПа, 4-20 мА	2,5%	40
АДР-25.5	Диапазон: 0...25 кПа, 4-20 мА	2,5%	100
АДР-50.5	Диапазон: 0...50 кПа, 4-20 мА	2,5%	200

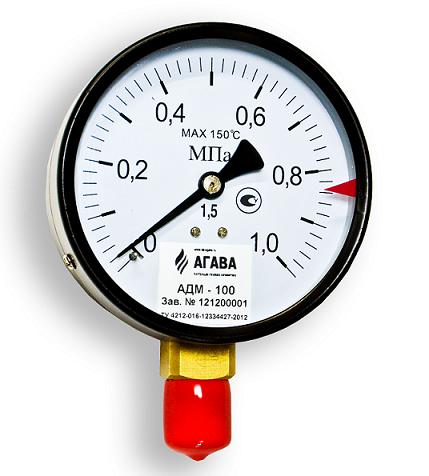

7) Стрелочный манометр с токовым выходом адм-100

Два устройства в одном приборе: показывающий манометр и аналоговый преобразователь давления с токовым выходом.

 Назначение


Предназначен для пропорционального преобразования избыточного давления жидкостей, паров и газов в стандартный выходной сигнал постоянного тока и для визуального отображения измеряемого давления.

Область применения:


Применяются в жилищно-коммунальном хозяйстве, в системах централизованного контроля и управления технологическими процессами на объектах тепло-, водо-, нефте- и газоснабжения, в распределительных сетях, а также в локальных системах автоматизации насосного, компрессорного и другого оборудования.

Отличительные особенности.

1. Сокращает расходы на монтаж/наладку/эксплуатацию оборудования за счет     уменьшения количества приборов и мест присоединения;

2. Оптимальное сочетание цена/качество;

3. Прост  в монтаже и наладке;

4. Стабильные метрологические характеристики.

Технические характеристики:


1. Верхний предел измерения 0,25 МПа; 0,4 МПа;0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа;


2. Выходной сигнал 4-20 мА;

3. Класс точности - 1,5
;

4. Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69 -от -10 до +55 °С;


5. Защита от воды и пыли IP 20;

6. Материал штуцера корпуса – латунь;


7. Материал корпуса – сталь черная;


8. Материал механизма – латунь;


9. Предельное давление перегрузки – 120% от верхнего предела измерений;


10. Присоединительная резьба к отбору давления М20х1,5;

11. Диаметр корпуса – 100 мм;

12. Расположение штуцера – радиальное;

13. Материал рабочей камеры – латунь;


14. Рабочая среда – жидкости и газы, неагрессивные к материалам измерителя.

Измеритель давления АДМ-100 выпускается в следующих модификациях:

Изделие	Описание
АДМ-100-0,25	Диапазон: 0...250 кПа, 4-20 мА
АДМ-100-0,4	Диапазоны: 0...400 кПа, 4-20 мА
АДМ-100-0,6	Диапазоны: 0...600 кПа, 4-20 мА
АДМ-100-1,0	Диапазоны: 0...1 МПа, 4-20 мА
АДМ-100-1,6	Диапазоны: 0...1,6 МПа, 4-20 мА
АДМ-100-2,5	Диапазоны: 0...2,5 МПа

Пример использования АДМ-100 для регулирования давления в системе водоснабжения.
