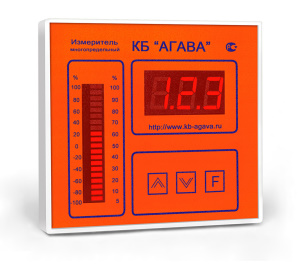

  1. Устройство индикации ади

Устройство индикации АДИ с цифровой и дискретной индикацией величины давления предназначено для:

  • цифровой фильтрации измеренных сигналов;

  • отображение цифровой информации о давлении и положении заслонки;

  • формирования сигналов при достижении заданных уровней контролируемого параметра;

Примечания:

  1. Электрическое питание от стабилизированного источника постоянного тока напряжением от 12 до 27В.

  2. Потребляемый ток не превышает 50 мА.

АДИ-01 выпускается в семи исполнениях:

Изделие

Назначение

Измеряемый

параметр

Кол-во

дискретных

выходов

Токовый

выход

(4-20 мА)

АДИ-01.1

Индикатор универсальный

напряжение и ток

2 или 3

есть

АДИ-01.2

Индикатор положения МЭО

(снят с производства с 01.07.2009г.)

напряжение и ток

2

нет

АДИ-01.3

Измеритель-регулятор

напряжение и ток

4

есть

АДИ-01.4

Индикатор давления-разрежения
(снят с производства с 01.07.2009г.)

напряжение и ток

2

есть

АДИ-01.5

Цифровой задатчик тока

напряжение

нет

есть

АДИ-01.6

Индикатор положения МЭО

(снят с производства с 01.07.2009г.)

напряжение и ток

2

есть

АДИ-01.7

Индикатор положения МЭО

напряжение и ток

3

есть


5) Измерители давления адн / адр XX.4

Назначение:

Измерители предназначены для:

  1. непрерывного измерения значения избыточного давления (разрежения) воздуха, природных и других газов, неагрессивных к материалам контактирующих деталей (кремний, сталь);

  2. формирования токового выходного сигнала 4-20мА.

Область применения.

Измерители применяются в автоматике газовых котлов и горелок, в вентиляционной технике и т.д.   Приборы рекомендуется использовать в тех случаях, когда велико расстояние от точки отбора давления до шкафа КИП и А.  АДН/АДР-хх.4 устанавливаются по месту, что исключает необходимость применения импульсных трубок, тем самым снимается проблема их засора. Изделия подключаются к контроллерам или индикаторам при помощи двухпроводной токовой цепи 4-20 мА. Дополнительного источника питания  не требуется.

Отличительные особенности измерителей:

  1. отсутствие импульсных трубок

  2. двухпроводное подключение

  3. перегрузка избыточным давлением  до 400 %

  4. класс точности – 1,5

  5. токовый выход – 4-20 мА

  6. питание от токовой цепи 4- 20 мА

  7. межповерочный интервал - 24 месяца.

Измерители изготавливаются в 2х вариантах в зависимости от способа подключения:

  1. АДН/АДР-хх.4.1  - подключение при помощи рукава

  2. АДН/АДР-хх.4.2 - резьбовое соединение М20х1,5

Электрические параметры:

  1. напряжение питания – 12…27 В;

  2. потребляемый ток  – не более 20 мА;

  3. токовый  выход:

  4. напряжение питания токового выхода 24 – 30В;

  5. сопротивление нагрузки токового выхода до 500 Ом.

Габаритные размеры:

  1. Диаметр – 50 мм

  2. Длина – 90 мм.

  3. Внутренний диаметр присоединительной трубки, при помощи которой подается измеряемая среда, равен 6мм.

  4. В качестве присоединительной трубки рекомендуется  использовать рукав I-6,3-0,63-У ГОСТ 9356-75

Tехнические характеристики:

Изделие

Описание

Погрешность

АДН-1.4.1

Диапазон: 0...1 кПа, 4-20 мА

2,5 %

АДН-1.4.2

АДР-1.4.1

Диапазон: -1...0 кПа, 4-20 мА

2,5 %

АДР-1.4.2

АДН-1,6.4.1

  Диапазон: 0...1,6 кПа, 4-20 мА

2,5 %

АДН-1,6.4.2

АДН-2.4.1

Диапазон: 0...2 кПа, 4-20 мА

2,5 %

  АДН-2.4.2

АДР-2.4.1

Диапазон: -2...0 кПа, 4-20 мА

2,5 %

  АДР-2.4.2

АДН-2,5.4.1

Диапазон: 0...2,5 кПа, 4-20 мА

2,5 %

  АДН-2,5.4.2

АДР-2,5.4.1

Диапазон: -2,5...0 кПа, 4-20 мА

2,5 %

  АДР-2,5.4.2

АДН-5.4.1

Диапазон: 0...5 кПа, 4-20 мА

1,5 %

  АДН-5.4.2

АДН-10.4.1

Диапазон: 0...10 кПа, 4-20 мА

1,5 %

АДН-10.4.2

АДН-25.4.1

Диапазон: 0...25 кПа, 4-20 мА

1,5 %

АДН-25.4.2

АДН-50.4.1

Диапазон: 0...50 кПа, 4-20 мА

1,5 %

АДН-50.4.2

АДН-100.4.1

Диапазон: 0...100 кПа, 4-20 мА

1,5 %

АДН-100.4.2

АДР-0,5.4.1

Диапазон: 0...+/-500 Па, 4-20 мА

2,5 %

АДР-0,5.4.2

АДР-0,125.4.1

Диапазон: 0...+/-125 Па, 4-20 мА

2,5 %

АДР-0,125.4.2

АДР-0,25.4.1

Диапазон: 0...+/-250 Па, 4-20 мА

2,5 %

АДР-0,25.4.2

АДР-5.4.1

Диапазон: -5...0 кПа, 4-20 мА

1,5 %

АДР-5.4.2

АДР-10.4.1

Диапазон: -10...0 кПа, 4-20 мА

1,5 %

АДР-10.4.2

АДР-25.4.1

Диапазон: -25...0 кПа, 4-20 мА

1,5 %

АДР-25.4.2

АДР-50.4.1

Диапазон: -50...0 кПа, 4-20 мА

1,5 %

АДР-50.4.2

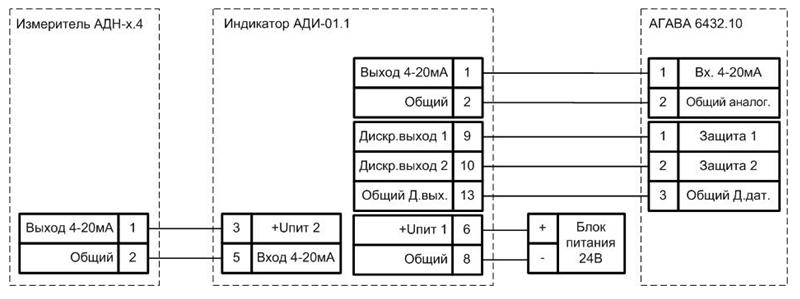

Пример схемы подключения измерителей давления к цифровому индикатору АДИ-01 и контроллеру  АГАВА 6432

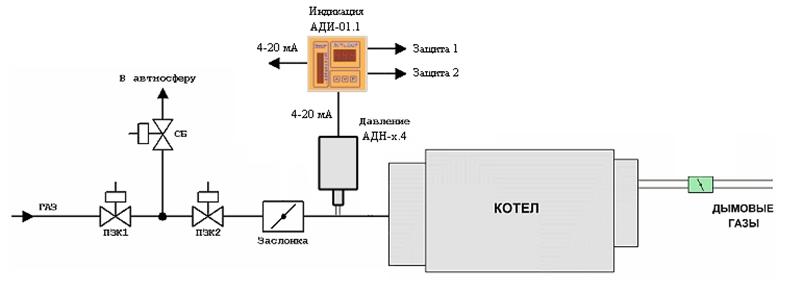

Пример использования АДН/АДР.хх.4 в качестве первичного датчика с цифровым индикатором  АДИ-01
