2. Многопредельные измерители адн / адр

Измеритель АДН (АДР) – малогабаритное изделие, в котором совмещены функции первичного датчика и вторичного прибора. Измеритель  построен на современной элементной базе с использованием технологии лазерной калибровки и микропроцессорной обработки результатов измерений.

Отличительные особенности измерителей:

1. три диапазона в одном приборе

2. датчик измерения давления и разрежения

3. количество уставок – до 3-х

4. класс точности – 1/2.5

5. линейная и цифровая индикация

6. токовый выход – 4-20 мА

7. напряжение питания – 12…27 вольт

8. потребляемый ток – не более 75 мА

Применения измерительного датчика: в качестве напоромеров и тягонапоромеров в автоматике защиты газовых котлов и горелок, в качестве преобразователей давления в контурах регулирования газа, воздуха и разрежения.

Tехнические характеристики измерителей давления и разрежения:

Условное обозначение	Измеряемый параметр	Диапазоны измерений (кПа)			Погрешность (%)
		1	2	3
АДН-2.2	Избыточное давление	0...1	0...2	-		2.5
АДН-10.2	Избыточное давление	0...2,5	0...5	0...10		1.5
АДН-50.2	Избыточное давление	0...25	0...50	-		1.5
АДР-50.2	Разрежение	-25...0	-50...0	-		1,5
АДН-100.2	Избыточное давление	0...50	0...100	-		1.5
АДР-0.5.2	Избыточное давление и разрежение	-0.25...0...+0.25	-0.50...0...+0.50	-		2.5
АДР-0.25.2	Избыточное давление и разрежение	-0.125...0... +0.125	-0.250...0...+0.250	-		1 / 2.5*
АДР-10.2	Разрежение	-2.5...0	-5...0	-10...0		1.5
АДР-2.2	Разрежение	-1...0	-2...0	-		2.5

Измерители АДН (АДР) поставляются как самостоятельные изделия,  в составе панели контроля и сигнализации ПКС, а так же в составе шкафов КИП и А –

- КСУМ 6432.10.

3) Многопредельные измерители-регуляторы адн / адр

Основное отличие данного измерителя-регулятора от ближайших аналогов в том, что они представляют собой законченный прибор, в котором объединены: первичный датчик давления (разрежения), микропроцессорный узел обработки и два индикатора (цифровой и барографический).

Измерители-регуляторы разрежения предназначены для:

1. измерения и регулирования разрежения по ПИ-закону, например, в топке котла или за котлом;

2. дистанционного управления уровнем разрежения;

стабилизации разрежения (поддержания уровня между двумя уставками)

Измерители-регуляторы давления предназначены для:

1. измерения и регулирования давления по ПИД-закону, например, перед котлом или горелкой;

2. дистанционного управления уровнем давления;

Схема регулятора разрежения в топке котла:

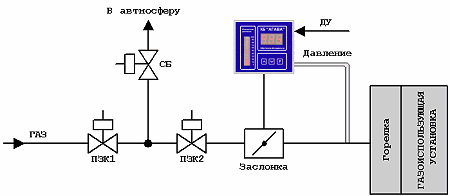

Схема регулятора давления перед горелкой:

 Технические характеристики регуляторов:

Изделие	Назначение	Диапазон (кПа)			Погрешность (%)
		1	2	3
АДР-0,25.3	Регулятор разрежения и давления	-0.125…+0.125	-0.25…+0.25	-	1 / 2.5*
АДР-0,5.3	Регулятор разрежения	-0.25...0	-0.5...0	-	2.5
АДР-10.3	Регулятор разрежения	-2.5…0	-5…0	-10…0	1.5
АДН-10.3	Регулятор давления	0...2.5	0...5	0...10	1.5
АДН-50.3	Регулятор давления	0...25	0...50	-	1.5
АДР-50.3	Регулятор разрежения	-25...0	-50...0	-	1,5
АДН-100.3	Регулятор давления	0...50	0...100	-	1.5
АДН-2.3	Регулятор давления	0...1	0...2	-	2.5
АДР-2.3	Регулятор разрежения	-1...0	-2...0	-	2.5
