12 Примеры внедрённых проектов на базе средств асу тп, выпускаемых фирмой

АСУТП водоподготовки котельной

Назначение:

Автоматическая система управления водоподготовительной установки (ВПУ) умягчения воды  котельной предназначена для управления, контроля и сигнализации устройств ВПУ с целью исключения контакта людей с реагентами и экономного расходования реагентов, сокращения численности обслуживающего персонала.

Выполняемые функции:

1. индикация технологических параметров:

• расход, температура и давление исходной воды;

• расход и давление на трубопроводах нагнетания насосов коагулированной и умягченной воды.

• уровень жидкости в технологических баках;

• объем воды, прошедшей через противоточный натрий-катионитовый фильтр;

• рН воды на трубопроводах исходной и коагулированной воды;

2. сигнализацию (световую, звуковую) при:

• понижении давления:

• на трубопроводе нагнетания насосов исходной воды,

• перед регулятором исходной воды,

• на трубопроводе нагнетания насосов коагулированной воды,

• на трубопроводе нагнетания насосов умягченной воды;

• повышении (понижении) уровня жидкости в технологических баках;

• выработке ресурса фильтра и включению в работу резерва

3. автоматическое регулирование:

• расхода исходной воды;

• температуры исходной воды

4. автоматическое дозирование:

• коагулянта в трубопровод исходной воды на входе в осветлитель, в зависимости от расхода исходной воды;

• флокулянта в опускной трубопровод после первого бака осветлителя, в зависимости от расхода исходной воды;

• щелочи в трубопровод коагулированной воды на всас насосов коагулированной воды, по рН воды на входе в натрий-катионитовые фильтры.

5. автоматическая регистрации количества обработанной воды на противоточных натрий – катионитовых фильтрах

Состав АСУ ТП:

1. Технологический контроллер ВПУ – АГАВА 6432.10 ОК;

2. Персональный компьютер с программой диспетчеризации ВПУ: визуализация, регистрация параметров и объектов ВПУ;

3. Датчики расхода, температуры и давления воды и технологических жидкостей;

4. Датчики уровня жидкостей в технологических баках;

5. рН-метры;

6. Счетчики воды через противоточные натрий-катионитовые фильтры;

7. Насосы дозаторы.

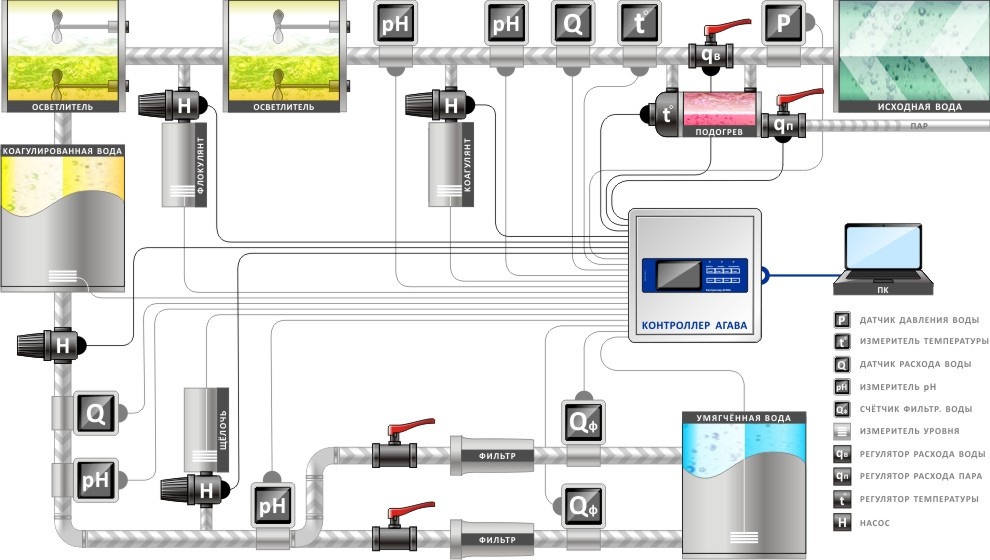

Схема водоподготовки котельной:

Также комплектная автоматика котлов АГАВА 6432 была усеешно внедрена в следующих отраслях

	Отрасль	Организация	Город	Телефон	Тик котла
1	Пищевая промышленность	ОАО «Ржевский сахарник»	Ржевка	(47248) 3-07-18, 7-05-34	ДКВр-10
		ЗАО "Хлебопек"	Смоленск	(4812) 52-02-31, 38-07-90	ХПА-40
		ООО "Уссурийские мельницы"	Уссурийск	(4234) 34-86-23	ДЕ-4/14ГМ
		ОАО "Верхнесалдинский хлебокомбинат"	Верхняя Салда	(34345) 2-53-13, 2-53-17	Е-1.0-9г-3
2	Химическая промышленность	ОАО Спиртзавод "Петровский"	Петровский	(49355) 2-57-79, 2-51-60	ГМ-50-14
		ООО "Окуловская бумажная фабрика"	Окуловка	(812) 336-27-28	ДЕ-16/14ГМО
3	Текстильная промышленность	ООО "Детская Одежда"	Владимир	(4922) 21-11-07, 21-45-13	ДКВр 6.5/13
4	Машиностроение	ООО "Буланашский машиностроительный завод"	Буланаш	(34363) 57-537, 57-663	КВГМ-1.1
5	Металлургия	ООО "СтавМеталл"	Ставрополь	(8652) 77-07-31, 93-96-29	КВГМ-20
		ОАО "Челябинский  цинковый завод"	Челябинск	(351) 799-00-84	ДКВр-10
6	Энергетика	ООО "Теплосервис"	Саранск	(8342) 25-14-95	ТВГ-8М
		ООО "Энергокомплект-Сервис"	Пермь	(342) 246-02-12, 249-52-69	ДЕВ-16/14ГМ
		ЗАО "Тепломонтаж"	Саратов	(8452) 67-75-95	ДКВр-10
		ОАО "ЭнергоКурган"	Курган	(3522) 53-17-03, 57-56-27	ТВГ-8М, ДЕ-10
		ООО НКЦ "Бийскэнергопроект"	Бийск	(3854) 34-66-72, 34-66-74, 34-66-73	ДЕ-4/14ГМ
		ЗАО "ВТК ЭНЕРГО"	Киров	(8332 ) 25-34-40, 35-16-00, 25-24-29	ДЕ-10/14
		ООО "Энергетик-92";	Новый Уренгой	(3494) 99-72-82, 97-97-56, 23-82-78	ДЕ-16/14ГМ
		ООО "Уралэнергострой";	Екатеринбург	(343) 216-61-16, 216-61-99	ДКВр-4/13, ДКВр-6,5/13, Е-1,6-0,9, Е-2,5,  ДЕ-6,5/14ГМ
7	Нефтегазовая отрасль	ООО "Экогаз"	Новосибирск	(383) 223-78-01, 238-03-72	ДЕ-25/14
		ООО "Нефтемаш"	Сызрань	(8464) 34-21-92, 34-56-12	Е-1.0-9г-3
8	Производство строительных материалов	ООО "Инвест-Силикат-Стройсервис"	Винзили	(3452) 76-19-69, 72-84-23, 72-84-21	ДКВр-10
