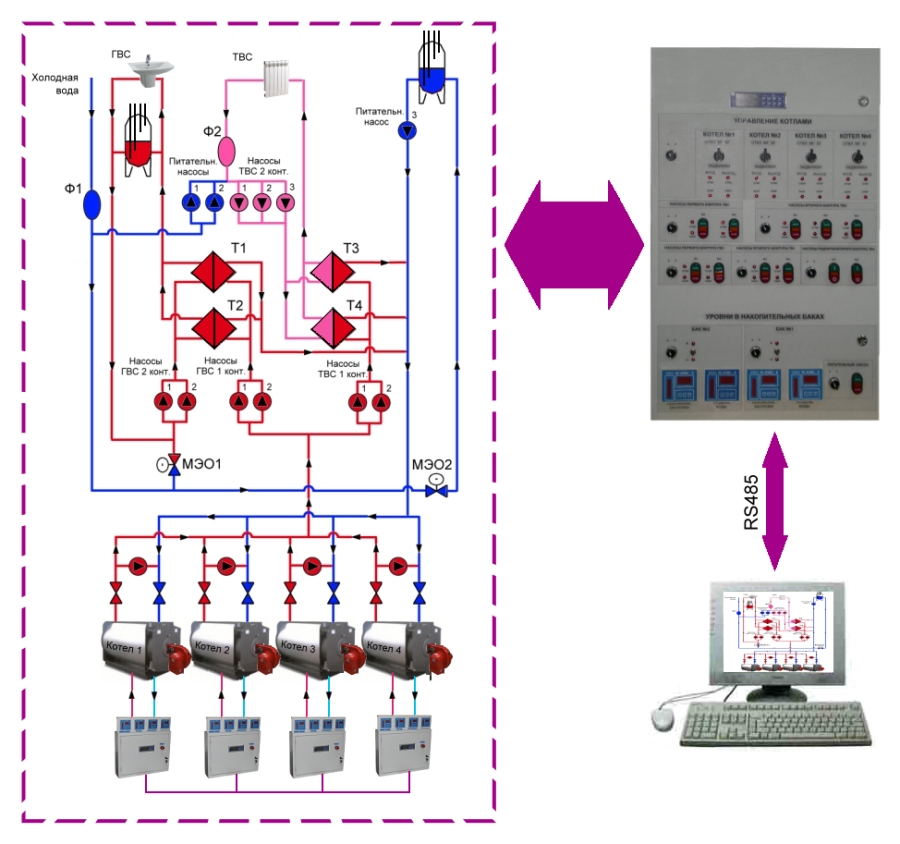

Вариант схемы общекотельного оборудования

ГВС-горячее водоснабжение,

ТВС - тепловодоснабжение,

Ф1, Ф2-водяные фильтры,

Т1-Т4- теплообменники,

МЭО1, МЭО2- механизмы электрические однооборотные

2) Готовое решение энергоэффективного управления дымососами и вентиляторами

Типовые станции частотного регулирования АГАВА-Е двигателей тягодутьвых машин для паровых и водогрейных котлов

Станции управления двигателем типа АГАВА-Е применяются для управления электроприводами тягодутьевых машин котлового оборудования с целью поддержания заданных значений технологических параметров (давление, разрежение) при минимальных потерях в приводе.

Применение станции управления позволяет эффективно экономить электроэнергию за счет преобразования частоты и выбора оптимальных режимов работы привода.

Пуск, останов и регулирование частоты вращения двигателя производится в соответствии с сигналами управления, задаваемых с внешнего регулятора (контроллер, системы АСУ ТП и т.п.).

В состав станции управления входит преобразователь частоты (ПЧ) ERMAN производства «КБ АГАВА», необходимые клеммы подключения, коммутационные и защитные устройства, фильтр электромагнитной совместимости.

Паспортные характеристики двигателей должны соответствовать выходным параметрам станции управления.

Преимущества использования станции управления двигателями:

1. защита электродвигателей от короткого замыкания и перегрузки;

2. снижение ударных нагрузок на двигатель и механизмы при пуске и останове;

3. автоматическое регулирование частоты вращения электродвигателя по сигналам датчика давления (разряжения) и/или другим внешним сигналам управления;

4. индикация режима работы подключенных двигателей;

5. снижение затрат на электроэнергию на величину до 70%.

Дополнительная комплектация:

1. измеритель разряжения АДН-0.125.4.1 (для станции управления дымососом);

2. моторный дроссель (при установке двигателя на расстоянии больше 20 м от станции управления);

3. увеличение степни защиты до IP54;

4. байпасный пуск напрямую от сети.

3) Станция управления двигателями агава-е

Назначение

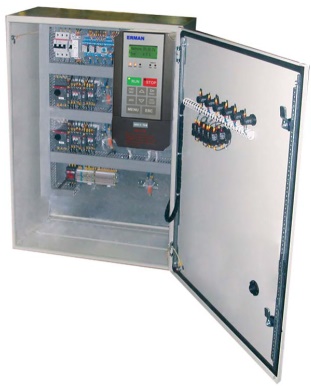

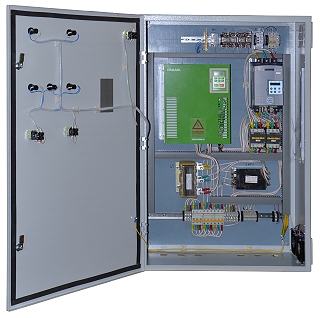

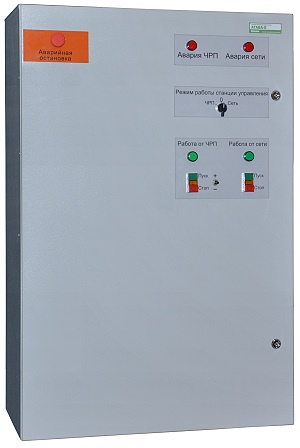

Станция управления двигателем (далее СУД) обеспечивает управление двигателями тягодутьевых аппаратов (вентиляторов и дымососов) или насосов с использованием частотно-регулируемых приводов ERMAN.

Состав СУД

Конструкция СУД выполнена в виде силового шкафа с установленным в него, в зависимости от решаемых задач, следующим оборудованием:

1. ЧРП ERMAN в соответствии с мощностью управляемых двигателей;

2. радиочастотные фильтры защиты от помех;

3. сетевые дроссели (опция);

4. магнитные пускатели,

5. устройства плавного пуска (опция),

6. контроллер управления СУД (опция),

7. автоматы питания,

8. элементы управления и сигнализации, позволяющие осуществлять выбор режима управления преобразователем частоты (плавным пускателем) и насосными агрегатами, визуальный контроль за режимами работы преобразователя частоты (плавного пускателя) и каждого агрегата, а также оперативно изменять значение регулируемого параметра непосредственно со СУ ТДА

Выполняемые функции

1. поддержание заданного значения технологического параметра. Например, давления на выходе группы насосных агрегатов;

2. режим работы электродвигателей рабочий/резервный или рабочий/дополнительный *;

3. автоматическое включение вспомогательного электродвигателя с помощью устройства плавного пуска или прямым пуском от сети *;

4. автоматическая смена работающих электродвигателей через заданные интервалы времени для обеспечения равномерной загрузки*;

5. каскадное управление группой электродвигателей*;

6. контроль над работой агрегатов и переключение на резервный при аварии рабочего*;

7. обеспечение оперативного управления режимами работы непосредственно с панели управления;

8. возможность запуска и останова каждого агрегата в режиме ручного управления с помощью устройства плавного пуска или прямым пуском от сети;

9. обеспечение резервного питания от другой линии (АВР питания);

10. защита электродвигателей при прямом пуске от перегрузки и действия токов короткого замыкания;

11. поддержание рабочей температуры внутри шкафа с помощью принудительной вентиляции;

12. выдача на диспетчерский пульт сигналов о режимах работы станции (по требованию заказчика).
* - при наличии контроллера управления СУД.

Технические характеристики

• Степень защиты от внешних воздействий - IP54/IP21;

• Род тока питающей сети - переменный;

• Номинальная частота сети - 50 Гц;

• Номинальное напряжение питания - 380 В (3-фазы) /220 В (1-фаза);

• Количество подключаемых агрегатов - до 4.

Обозначение станций управления для одного двигателя

АГАВА-Е	11кВт	380	1	В	1	0	1	0	IP54
1	2	3	4	5	6	7	8	9	10

Обозначение:

1. АГАВА-Е - Станция управления двигателем

2. Мощность подключаемых двигателей, кВт:
1.5, 2.2, 3.7, 5.5, 7.5, 11, 15, 18.5, 22, 30, 37, 45, 55, 75, 93, 110, 132, 160, 185, 200, 220, 245, 280, 315, 355, 400, 500, 560, 630, 710, 800, 1000

3. Рабочее напряжение:
380-техфазное 380 В, 50 Гц
220-однофазное 220 В, 50 Гц

4. Количество управляемых двигателей:
1-один

5. Тип подключаемого агрегата:
   Н-насос
   В-вентилятор
   Д-дымосос

6. Количество вводов питания:
1-один
2-два

7. АВР питания:
0-не нужен,
1-нужен

8. Вариант пуска в ручном режиме:
0-прямой пуск от сети,
1- пуск от устройства плавного пуска

9. Сетевой дроссель:
0-не нужен,
1-нужен

10. Степень защиты от внешних воздействий:
IP54
IP21

Обозначение станций управления для двух и более двигателей

АГАВА-Е	11	380	2	В	1	0	1	0	А	Д	С	1	1	2	0	IP54
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17

Обозначение:

1. АГАВА-Е - Станция управления двигателями

2. 2.Мощность подключаемых двигателей, кВт:
1.5, 2.2, 3.7, 5.5, 7.5, 11, 15, 18.5, 22, 30, 37, 45, 55, 75, 93, 110, 132, 160, 185, 200, 220, 245, 280, 315, 355, 400, 500, 560, 630, 710, 800, 1000

3. Рабочее напряжение:
380-техфазное 380 В, 50 Гц
220-однофазное 220 В, 50 Гц

4. Количество управляемых двигателей:
2-два
3-три
4-четыре

5. Тип подключаемого агрегата:
Н-насос
В-вентилятор
Д-дымосос
С-другой агрегат (в заявке указать тип агрегата)

6. Количество вводов питания:
1-один
2-два

7. АВР питания:
0-не нужен,
1-нужен

8. Вариант пуска в ручном режиме:
0-прямой пуск от сети,
1- пуск от устройства плавного пуска

9. Сетевой дроссель:
0-не нужен,
1-нужен

10. Контроллер управления:
А-установлен в шкафу,
В-установлен вне шкафа,
Нет символа – отвутствует

11. Режим работы электродвигателей*:
Р-рабочий /резервный,
Д-рабочий/дополнительный

12. Автоматический пуск дополнительного двигателя**:
С-прямой пуск от сети,
П-пуск с помощью устройства плавного пуска.

13. Автоматическая ротация*:
0-не нужна,
1-нужна

14. АВР двигателей*:
0-не нужен,
1-нужен

15. При наличии АВР:
1-только б/к магнитного пускателя
2-б/к+внешний датчик (расход, давление и т.п.)

16. Каскадное управление*:
0-не нужно,
1-нужно

17. Степень защиты от внешних воздействий:
IP54
IP21

* - только для СУД с контроллером управления.


** - для СУД с режимом работы агрегатов рабочий/дополнительный.
