8 Шкафы кип и а
КИП и А – «Контрольно-измерительные приборы и автоматика»
Универсальные шкафы КИП и А обеспечивают:
автоматическое регулирование температуры воды, подаваемой в контур отопления или возвращаемой в сеть, а так же ее защиту от перегрева;
включение/выключение корректировки температуры теплоносителя либо остановка регулятора в установленное время суток и в выходной день;
защиту от превышения максимального допустимого значения расхода воды;
контроль и управление системой циркуляции воды;
определение отклонений контролируемых и служебных параметров на индикаторе.
Шкаф КИП и А может объединяться в локальную сеть по интерфейсу RS-485 с другими шкафами управления, а так же, имеет возможность дистанционно управляться при помощи ПК.
Аппаратно-программный комплекс кс-6432ок

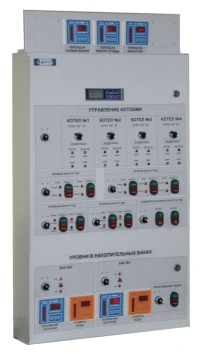

Аппаратно-программный комплекс КС-6432ОК предназначен для автоматизированного управления общекотельным оборудованием и водогрейными котлами, работающими на газообразном топливе, автоматизация которых выполнена на базе микропроцессорного устройства управления котлами, печами сушилками Агава 6432.10.
Состав комплекта КС 6432-ОК |
№ Варианта |
1 |
|
Шкаф КИП и А с монтажом |
• |
Контроллер общекотельный |
• |
Регулятор уровня воды в барабане, 2 шт. |
• |
Индикатор давления на газовом фильтре |
• |
Индикатор давления на фильтре сетевой воды |
• |
Индикатор давления на фильтре ХВС |
• |
Блок питания с симисторами, 2 шт. |
• |
Индикатор положения заслонки, 2 шт. |
• |
Специальное программное обеспечение управления котельной |
• |
Цена c НДС (руб.)* |
261300 |
* - Указана примерная цена. Цена для каждого отдельного проекта согласовывается дополнительно.
Примечания:
Цены ориентировочные и могут быть изменены после согласования опросного листа;
Состав комплекта уточняется при проектировании;
Дополнительные опции :
Шкаф силовой
табло оператора АТ-2
электронный регистратор
ОРС - сервер
Исполнительные механизмы и отсечное оборудование в соответствии с требованиями проекта;
АСУ ТП "ДИСПЕТЧЕР" по дополнительному заказу.
Аппаратно-программный комплекс КС-6432ОК обеспечивает:
Регулирование температуры воды на выходе теплообменника ТВС при помощи алгоритма каскадного управления 4-мя котлами по температурному графику;
Ротацию котлов по таблице недельного цикла;
Поддержание требуемого давления в контуре теплоснабжения путем последовательного включения двух питательных насосов;
Поддержание требуемого давления в контуре котлов, путем включения/выключения питательного насоса;
Управление электрифицированными задвижками по воде на входе и выходе котлов;
Управление циркуляционными насосами:
Автоматический ввод резервного насоса с выдачей предупредительной сигнализации;
Управление электрифицированными задвижками насосов;
Поочередная ротация циркуляционных насосов ТВС теплообменник – сеть;
Сигнализацию о неисправности измерительных цепей;
Сигнализацию предельных уровней в 2-х накопительных баках;
Запоминание первопричины возникновения аварийной ситуации;
Индикацию:
температуры воды в контуре ГВС;
давления воды в контуре ГВС;
давления воды в контуре ХВС;
давления воды в контуре котлов;
температуры воды в контуре ТВС (прямая и обратная);
давления воды в контуре ТВС (прямая и обратная);
перепада давления на газовом фильтре (сигнализация по превышению верхней уставки);
перепада давления на фильтре сетевой воды (сигнализация по превышению верхней уставки);
перепада давления на фильтре ХВС (сигнализация по превышению верхней уставки).
Вывод на встроенное табло информации о состоянии объекта;
Программирование «под объект» при помощи встроенного меню;
Проверку работоспособности всех датчиков и исполнительных механизмов при проведении пуско-наладочных работ;
Обновление версии программного обеспечения;
Вывод информации на удаленный компьютер для диспетчеризации по интерфейсу RS-485 по протоколу MODBUS-RTU.
Состав аппаратно-программного комплекса КС-6432ОК на базе контроллера Агава 6432.10 ОК
Комплект котельной автоматики выполнен в виде шкафа, на передней панели которого расположены контроллер Агава 6432.10 ОК и основные органы управления и индикации. Внутри шкафа расположены клеммные соединители для подключения датчиков и исполнительных устройств. Датчики устанавливаются в котельной "по месту".
Технические характеристики:
Электропитание
Электропитание аппаратно-программного комплекса КС-6432ОК осуществляется от сети переменного тока напряжением 220 В, 50 Гц. Прибор сохраняет работоспособность при изменении питающего напряжения от 187 В до 244 В и изменении частоты от 49 до 51 Гц.
Потребляемая мощность контроллера не более 100 ВА.
Характеристики входов и выходов прибора
Максимальное количество дискретных входов – до 215 . Напряжение 27 В, ток – 1 и 5 мА.
Максимальное количество аналоговых входов – 38. Из них 5 – для подключения термопреобразователей сопротивления типа ТСП, ТСМ, остальные каналы используются для подключения нормированных сигналов 0-20 мА, 4-20 мА, 0-10 В.
Максимальное количество дискретных выходов 134. Напряжение переменного тока от 24 до 250 В. Ток коммутации не менее 0,025 и не более 1 А.
Максимальное количество аналоговых выходов 4-20 мА – 17.
Максимальное количество каналов связи RS485 – 2.
Конструкция прибора
Контроллер Агава 6432.10 ОК выполнен по модульному принципу и состоит из следующих основных частей:
Процессорный модуль (головной);
Модуль расширения;
Модуль питания;
Модуль дистанционного управления МЭО.
