6.9. Металлизация
В полупроводниковых ИС процесс металлизации призван обеспечить омические контакты со слоями полупроводника, а также рисунок межсоединений и контактных площадок.
Основным материалом
для металлизации служит алюминий. Он
оказался оптимальным в силу следующих
положительных качеств: малое удельное
сопротивление (
Ом∙см); хорошая адгезия к окислу
(металлизация осуществляется по окислу);
возможность сварных контактов с
алюминиевой к золотой проволокой (при
осуществлении внешних выводов);
отсутствие коррозии; низкая стоимость
и др.
При создании металлической разводки сначала на всю поверхность ИС напыляют сплошную пленку алюминия толщиной около 1 мкм (рис. 6.18). Эта пленка контактирует: со слоями кремния в специально сделанных (с помощью предыдущей фотолитографии) окнах в окисле (1, 2 и 3 на рис. 6.18).
Рис. 6.18. Получение металлической разводки методом фотолитографии
Основная же часть алюминиевой пленки лежит на поверхности окисла. Покрывая пленку алюминия фоторезистом, экспонируя его через соответствующий фотошаблон и проявляя, получают фоторезистную маску, которая защищает будущие полоски металлизации и контактные площадки (КП) от травителя. После вытравливания алюминия с незащищенных участков к удаления фоторезиста остается запланированная металлическая разводка (на рис. 6.18 ее рельеф, прилегающий к контактам 1, 2, 8, заштрихован).
Ширина полосок в
обычных ИС составляет 10–15
мкм, а в больших ИС до 5 мкм и менее.
Погонное сопротивление полоски шириной
10 мкм и толщиной 1 мкм составляет около
2 Ом/мм. Для контактных площадок, к
которым в дальнейшем присоединяются
внешние выводы, типичны размеры
мкм. Присоединение внешних выводов
непосредственно к полоскам металлизации
невозможно из-за их малой ширины.
Разумеется, рисунок
межсоединений предполагает отсутствие
пересечение, т.е. коротких замыканий.
Однако в ИС с высокой степенью интеграции
не удается спроектировать металлическую
разводку так, чтобы избежать пересечений.
В этих случаях используется многослойная
или многоуровневая разводка, т. е.
несколько «этажей» металлизации,
разделенных изолирующими слоями.
Необходимые соединения между разными
уровнями осуществляются через специальные
окна в изолирующих слоях (рис. 6.19).
Изоляцию между слоями обычно обеспечивают
путем напыления диэлектрика по завершении
очередной металлической разводки. В
качестве диэлектрика чаще всего
используют моноокись кремния
.
Количество «этажей» при многоуровневой
металлизации для современных БИС лежит
в пределах от двух до четырех.
Проблема омических
контактов при использовании алюминия
состоит в следующем. Если пленку алюминия
просто напылить на поверхность кремния,
то образуются барьеры Шоттки (см. 3.3),
причем барьер на границе с
–слоем
является не омическим, а выпрямляющим.
Чтобы избежать барьеров Шоттки, алюминий
вжигают
в кремний при температуре около 600°C,
близкой к температуре эвтектики сплава
.
При такой температуре на границе
алюминиевой пленки с кремнием образуется
слой, в котором растворен практически
весь прилегающий алюминий. После
застывания сплав представляет собой
кремний, легированный алюминием;
концентрация последнего составляет
около
см-3.
Поскольку алюминий
является акцептором по отношению к
кремнию, возникает новая проблема:
предотвращение образования
–переходов
в
–слоях.
Действительно, если концентрация
доноров в
–слое
меньше
см-3,
то атомы алюминия создадут в нем
припоповерхностный
–слой.
Чтобы этого избежать, область
–слоя
вблизи контакта специально легируют,
превращая ее в
–слой
с концентрацией доноров 1020
см-3,
и более (см. рис. 6.18). Тогда концентрация
алюминия оказывается недостаточной
для образования
–слоя,
и
–переход
не образуется.

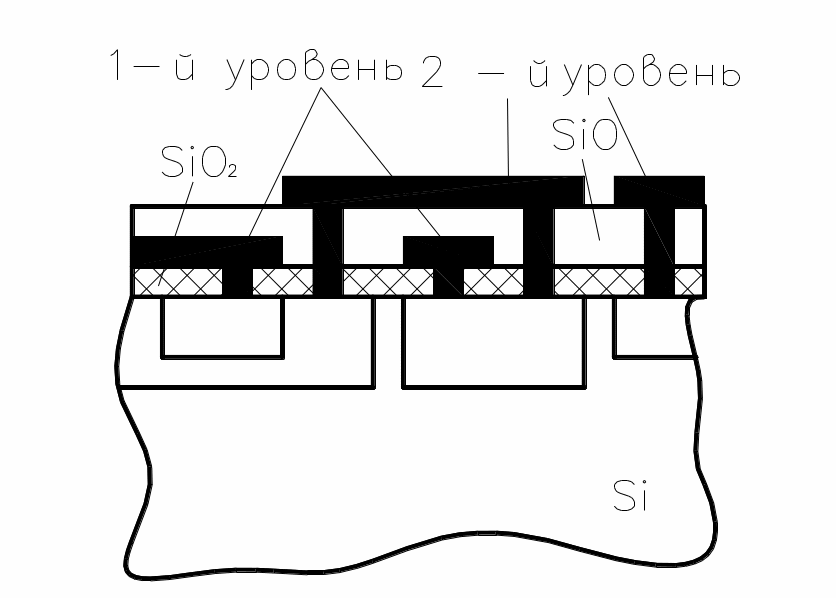

Рис. 6.19. Многослойная металлическая разводка
Если n–слой
с самого начала сильно легирован
(например, эмиттерный слой транзистора),
то дополнительного легирования не
требуется. Не возникает проблем и при
контакте алюминия с
–слоями,
так как растворение, в них алюминия
приводит к образованию приповерхностных
–слоев,
что способствует повышению качества
омического контакта.
