- •Введение
- •1. Физическая природа свойств твёрдых тел
- •1.1. Основные материалы микроэлектроники
- •2. Фазовые диаграммы и твердые растворы
- •2.1. Типы фазовых диаграмм
- •2.2. Системы, имеющие важное значение в микроэлектронике
- •2.3. Твердая растворимость
- •2.4. Задачи
- •2.5. Фазовые переходы
- •2.6. Термодинамические диаграммы
- •2.6.1. Диаграмма состояния (диаграмма равновесия, фазовая диаграмма)
- •2.6.2. Растворимость
- •2.6.3. Международная система единиц си (метр, килограмм, секунда, градус, Кельвин, моль)
- •2.6.4. Метод построения диаграмм состояния
- •2.6.5. Системы с ограниченной взаимной растворимостью компонентов в твердом состоянии
- •3. Структура твердотельных интегральных микросхем
- •3.1. Введение
- •3.1.1. Основные понятия и определения
- •3.2. Технология полупроводниковых интегральных микросхем
- •3.2.1. Общая характеристика технологического процесса
- •4. Диффузионные процессы в твердых телах
- •4.1. Введение
- •4.2. Законы диффузии
- •4.3. Основы кинетической теории газов
- •4.4. Диффузия как двухстадийный процесс
- •4.5. Диффузия в гетерогенном твердом теле
- •4.6. Техника проведения процессов диффузии
- •4.6.1. Диффузия из газовой фазы
- •4.6.2. Диффузия из жидкой фазы
- •4.6.3. Диффузия из твердой фазы
- •4.7. Способы проведения диффузии
- •5. Основы ионного легирования
- •5.1. Понятие о технологии ионного легирования
- •5.2. Оборудование для ионного легирования
- •5.3. Длина пробега ионов
- •5.4. Монокристалл
- •5.6. Синтез веществ с помощью ионного легирования
- •5.7. Отжиг легированных слоев
- •6. Технологические основы микроэлектроники
- •6.1. Введение
- •6.2. Подготовительные операции
- •6.3. Эпитаксия
- •6.4. Термическое окисление
- •6.5. Легирование
- •6.5.1. Способы диффузии
- •6.5.2. Теоретические основы диффузии
- •6.5.3. Ионная имплантация
- •6.6. Травление
- •6.7. Техника масок
- •6.7.1. Фотолитография
- •6.7.2. Фотошаблоны
- •8.7.3. Новые решения и тенденции
- •6.8. Нанесение тонких пленок
- •6.8.1. Термическое (вакуумное) напыление
- •6.8.2. Катодное напыление
- •6.8.3. Ионно–плазменное напыление
- •6.8.4. Анодирование
- •6.8.5. Электрохимическое осаждение
- •6.9. Металлизация
- •6.10. Сборочные операции
- •6.11. Технология тонкопленочных гибридных ис
- •6.11.1. Изготовление пассивных элементов
- •6.11.2. Монтаж навесных компонентов
- •6.12. Технология толстопленочных гибридных ис
- •Литература
6.4. Термическое окисление
Окисление кремния —
один из самых характерных процессов в
технологии современных ИС. Получаемая

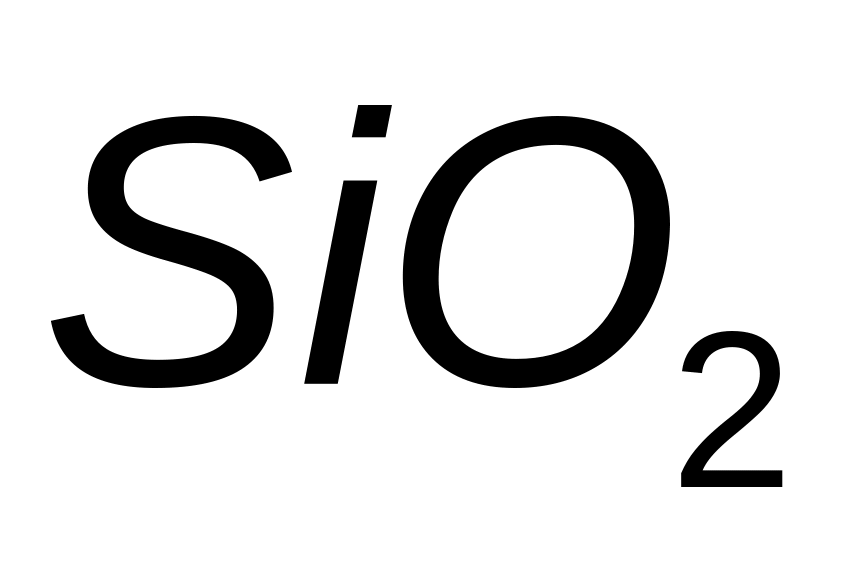

при этом пленка двуокиси кремния (
)
выполняет несколько важных функций, в
том числе:
функцию защиты —
пассивации поверхности и, в частности,
защиты вертикальных участков

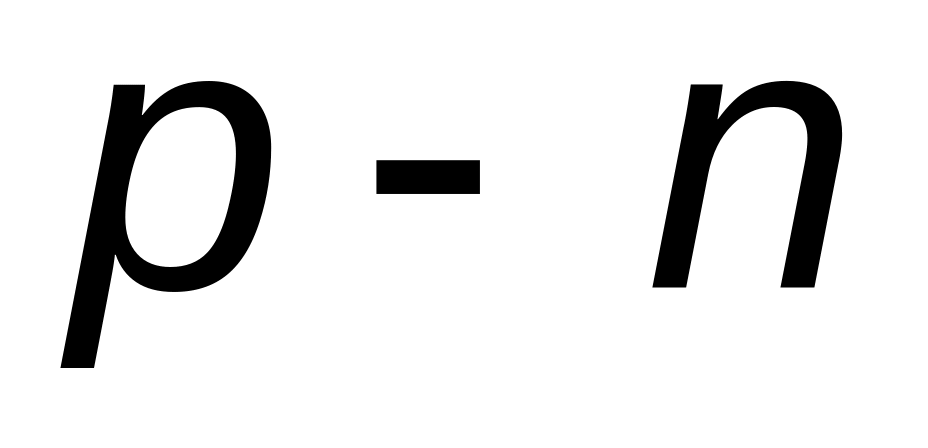

-переходов,
выходящих на поверхность (рис. 6.4, а);
функцию маски, через окна которой вводятся необходимые примеси (рис. 6.4, б);
функцию тонкого диэлектрика под затвором МОП-транзистора (рис. 6.4, в).
Такие широкие возможности двуокиси кремния — одна из причин того, что кремний стал основным материалом для изготовления полупроводниковых ИС.
Поверхность кремния всегда покрыта «собственной» окисной пленкой, получающейся в результате «естественного» окисления при самых низких температурах. Однако эта пленка имеет слишком малую толщину (оксло 5 нм), чтобы выполнять какую-либо из перечисленных функций. Поэтому в технологии ИС пленки получают искусственным путем.
Искусственное окисление кремния осуществляется обычно при высокой температуре (1000—1200 °С). Такое термическое окисление можно проводить в атмосфере кислорода (сухое окисление), в смеси кислорода с парами воды (влажное окисление) или просто в парах воды.
Во всех случаях процесс проводится в окислительных печах. Основу таких печей составляет, как и при эпитаксии, кварцевая труба, в которой размещается «лодочка» с пластинами кремния, нагреваемая либо токами высокой частоты, либо иным путем. Через трубу пропускается поток кислорода (сухого или увлажненного) или пары воды, которые реагируют с кремнием в высокотемпературной зоне. Получаемая таким образом пленка имеет аморфную структуру.
Рис. 6.4. Функции двуокисной пленки кремния:
а — пассивация поверхности; б — маска для локального легирования;
в — тонкий подзатворный окисел
Механизм окисления имеет два варианта. Первый вариант состоит из следующих этапов: 1) диффузия атомов кремния через уже имеющуюся пленку окисла к поверхности; 2) адсорбция молекул кислорода поверхностью из газовой фазы; 3) собственно окисление, т. е. химическая реакция. В этом случае пленка нарастает над исходной поверхностью кремния. Второй вариант состоит из следующих этапов: 1) адсорбция кислорода поверхностью уже имеющегося окисла; 2) диффузия кислорода через окисел к еще не окисленному кремнию; 3) собственно окисление. В этом случае пленка нарастает вглубь от исходной поверхности кремния. На практике оба механизма сочетаются, но главную роль обычно играет второй.

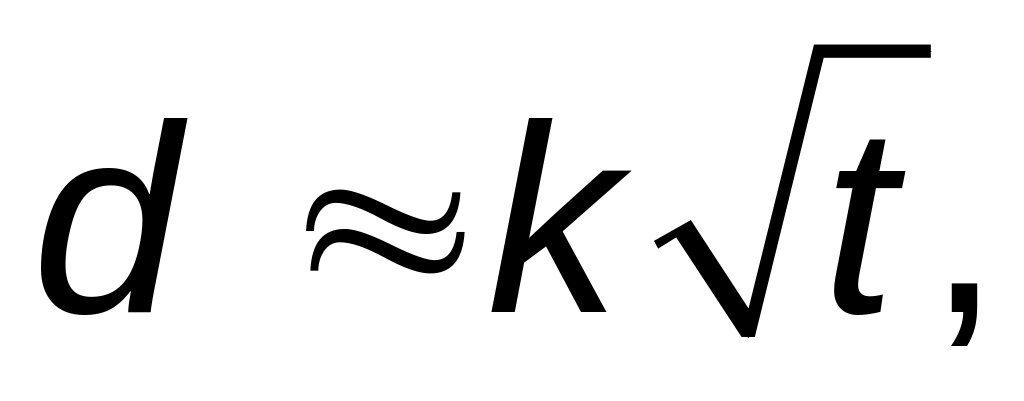

Очевидно, что скорость роста окисла со временем должна убывать, так как новым атомам кислорода приходится диффундировать через все более толстый слой окисла. Полуэмпирическая формула, связывающая толщину окисной пленки со временем термического окисления, имеет вид:
где — параметр, зависящий от температуры и влажности кислорода.
При влажном окислении кислород предварительно пропускают через сосуд с водой.
Сухое окисление идет в десятки раз медленнее влажного. Например, для выращивания пленки толщиной 0,5 мкм в сухом кислороде при 1000 °С требуется около 5 ч., а во влажном — всего 20 мин. С уменьшением температуры на каждые 100 °С время окисления возрастает в 2—3 раза.
В технологии ИС различают «толстые» и «тонкие» окислы . Толстые окислы (d=0,7—0,8 мкм) выполняют функции защиты и маскировки, а тонкие (d=0,1—0,2 мкм) — функции подзатворного диэлектрика в МОП—транзисторах.
Одной из важных проблем при выращивании пленки является обеспечение ее однородности. В зависимости от качества поверхности пластины, от чистоты реагентов и режима выращивания в пленке возникают те или иные дефекты. Распространенным типом дефектов являются микро— и макропоры, вплоть до сквозных отверстий (особенно в тонком окисле).
Качество окисной пленки повышается с уменьшением температуры ее выращивания, а также при использовании сухого кислорода. Поэтому тонкий подзатворный окисел, от качества которого зависит стабильность параметров МОП—транзистора, получают сухим окислением. При выращивании толстого окисла чередуют сухое и влажное окисление: первое обеспечивает отсутствие дефектов, а второе позволяет сократить время процесса.
