- •Введение
- •1. Физическая природа свойств твёрдых тел
- •1.1. Основные материалы микроэлектроники
- •2. Фазовые диаграммы и твердые растворы
- •2.1. Типы фазовых диаграмм
- •2.2. Системы, имеющие важное значение в микроэлектронике
- •2.3. Твердая растворимость
- •2.4. Задачи
- •2.5. Фазовые переходы
- •2.6. Термодинамические диаграммы
- •2.6.1. Диаграмма состояния (диаграмма равновесия, фазовая диаграмма)
- •2.6.2. Растворимость
- •2.6.3. Международная система единиц си (метр, килограмм, секунда, градус, Кельвин, моль)
- •2.6.4. Метод построения диаграмм состояния
- •2.6.5. Системы с ограниченной взаимной растворимостью компонентов в твердом состоянии
- •3. Структура твердотельных интегральных микросхем
- •3.1. Введение
- •3.1.1. Основные понятия и определения
- •3.2. Технология полупроводниковых интегральных микросхем
- •3.2.1. Общая характеристика технологического процесса
- •4. Диффузионные процессы в твердых телах
- •4.1. Введение
- •4.2. Законы диффузии
- •4.3. Основы кинетической теории газов
- •4.4. Диффузия как двухстадийный процесс
- •4.5. Диффузия в гетерогенном твердом теле
- •4.6. Техника проведения процессов диффузии
- •4.6.1. Диффузия из газовой фазы
- •4.6.2. Диффузия из жидкой фазы
- •4.6.3. Диффузия из твердой фазы
- •4.7. Способы проведения диффузии
- •5. Основы ионного легирования
- •5.1. Понятие о технологии ионного легирования
- •5.2. Оборудование для ионного легирования
- •5.3. Длина пробега ионов
- •5.4. Монокристалл
- •5.6. Синтез веществ с помощью ионного легирования
- •5.7. Отжиг легированных слоев
- •6. Технологические основы микроэлектроники
- •6.1. Введение
- •6.2. Подготовительные операции
- •6.3. Эпитаксия
- •6.4. Термическое окисление
- •6.5. Легирование
- •6.5.1. Способы диффузии
- •6.5.2. Теоретические основы диффузии
- •6.5.3. Ионная имплантация
- •6.6. Травление
- •6.7. Техника масок
- •6.7.1. Фотолитография
- •6.7.2. Фотошаблоны
- •8.7.3. Новые решения и тенденции
- •6.8. Нанесение тонких пленок
- •6.8.1. Термическое (вакуумное) напыление
- •6.8.2. Катодное напыление
- •6.8.3. Ионно–плазменное напыление
- •6.8.4. Анодирование
- •6.8.5. Электрохимическое осаждение
- •6.9. Металлизация
- •6.10. Сборочные операции
- •6.11. Технология тонкопленочных гибридных ис
- •6.11.1. Изготовление пассивных элементов
- •6.11.2. Монтаж навесных компонентов
- •6.12. Технология толстопленочных гибридных ис
- •Литература
6.3. Эпитаксия
Эпитаксией называют процесс наращивания монокристаллических слоев на подложку, при котором кристаллографическая ориентация наращиваемого слоя повторяет кристаллографическую ориентацию подложки.
В настоящее время эпитаксия обычно используется для получения тонких рабочих слоев однородного полупроводника на сравнительно толстой подложке, играющей роль несущей конструкции.
Типовой — хлоридный
процесс эпитаксии применительно к
кремнию состоит в следующем (рис. 6.2).
Монокристаллические кремниевые пластины
загружают в тигель «лодочку» и помещают
в кварцевую трубу. Через трубу пропускают
поток водорода, содержащий небольшую

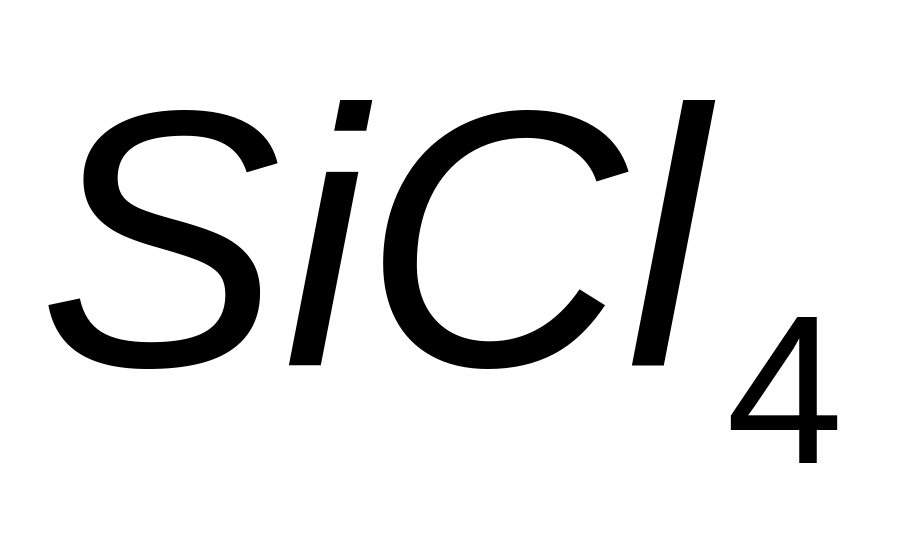

примесь тетрахлорида кремния
.
При высокой температуре (около 1200 °С),
которая обеспечивается высокочастотным
нагревом тигля, на поверхности пластин
ходит реакция
В результате реакции
на подложке постепенно осаждается слой
чистого кремния, а пары
уносятся
потоком водорода. Эпитаксиальный слой
осажденного кремния монокристалличен
и имеет ту же кристаллографическую
ориентацию, что и подложка. Химическая
реакция, благодаря подбору температуры,
происходит только на поверхности
пластины, а не в окружающем пространстве.
Процесс,
проходящий в потоке газа, называют
газотранспортной реакцией, а основной
газ (в данном случае водород), переносящий
примесь в зону реакции, — газом-носителем.
Рис. 6.2. Схема хлоридного процесса эпитаксии:
1 — кварцевая труба; 2 — катушка ВЧ нагрева; 3 — тигель с пластинами;
4 — пластина кремния; 5 — вентиль для перекрытия соответствующего газа;
6 — измеритель скорости потока.
Если к парам тетрахлорида
кремния добавить пары соединений бора
(
)

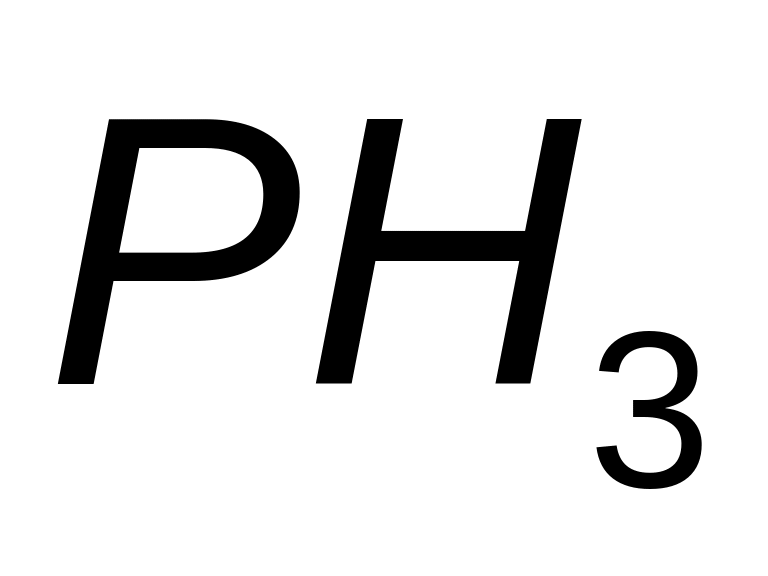

или фосфора (
),
то эпитаксиальный слой будет иметь уже
не собственную, а соответственно дырочную
или электронную проводимость, поскольку
в ходе реакции в осаждающийся кремний
будут внедряться акцепторные атомы
бора или донорные атомы фосфора.
В установке, показанной на рис. 6.2, предусмотрены некоторые дополнительные операции: продувка трубы азотом и неглубокое травление поверхности кремния в парах (с целью очистки). Эти операции проводятся до основных.
Таким образом, эпитаксия позволяет выращивать монокристаллические слои любого типа проводимости и любого удельного сопротивления на подложке, обладающей тоже любым типом и величиной проводимости (рис. 6.3).
Эпитаксиальная пленка может отличаться от подложки по химическому составу. Способ получения таких пленок называют гетероэпитаксией, в отличие от гомоэпитаксии, описанной выше. Конечно, при гетероэпитаксии материалы пленки и подложки должны по-прежнему иметь одинаковую кристаллическую решетку. Например, можно выращивать кремниевую пленку на сапфировой подложке.
Граница между эпитаксиальным слоем и подложкой не получается идеально резкой, так как примеси в процессе эпитаксии частично диффундируют из одного слоя в другой. Это обстоятельство затрудняет создание сверхтонких (менее 1 мкм) и многослойных эпитаксиальных структур. Основную роль в настоящее время играет однослойная эпитаксия. Она существенно пополнила арсенал полупроводниковой технологии; получение таких тонких однородных слоев (1—10 мкм), какие обеспечивает эпитаксия, невозможно иными средствами.
Рис. 6.3. Примеры эпитаксиальных структур:
а — пленка n-типа на n+ - подложке; б- пленка p+ - типа на n-подложке;
в-пленка n-типа на р-подложке
В заключение заметим, что помимо описанной газовой эпитаксии, существует жидкостная эпитаксия, при которой наращивание монокристаллического слоя осуществляется из жидкой фазы, т. е. из раствора, содержащего необходимые компоненты.
