- •Введение
- •1. Физическая природа свойств твёрдых тел
- •1.1. Основные материалы микроэлектроники
- •2. Фазовые диаграммы и твердые растворы
- •2.1. Типы фазовых диаграмм
- •2.2. Системы, имеющие важное значение в микроэлектронике
- •2.3. Твердая растворимость
- •2.4. Задачи
- •2.5. Фазовые переходы
- •2.6. Термодинамические диаграммы
- •2.6.1. Диаграмма состояния (диаграмма равновесия, фазовая диаграмма)
- •2.6.2. Растворимость
- •2.6.3. Международная система единиц си (метр, килограмм, секунда, градус, Кельвин, моль)
- •2.6.4. Метод построения диаграмм состояния
- •2.6.5. Системы с ограниченной взаимной растворимостью компонентов в твердом состоянии
- •3. Структура твердотельных интегральных микросхем
- •3.1. Введение
- •3.1.1. Основные понятия и определения
- •3.2. Технология полупроводниковых интегральных микросхем
- •3.2.1. Общая характеристика технологического процесса
- •4. Диффузионные процессы в твердых телах
- •4.1. Введение
- •4.2. Законы диффузии
- •4.3. Основы кинетической теории газов
- •4.4. Диффузия как двухстадийный процесс
- •4.5. Диффузия в гетерогенном твердом теле
- •4.6. Техника проведения процессов диффузии
- •4.6.1. Диффузия из газовой фазы
- •4.6.2. Диффузия из жидкой фазы
- •4.6.3. Диффузия из твердой фазы
- •4.7. Способы проведения диффузии
- •5. Основы ионного легирования
- •5.1. Понятие о технологии ионного легирования
- •5.2. Оборудование для ионного легирования
- •5.3. Длина пробега ионов
- •5.4. Монокристалл
- •5.6. Синтез веществ с помощью ионного легирования
- •5.7. Отжиг легированных слоев
- •6. Технологические основы микроэлектроники
- •6.1. Введение
- •6.2. Подготовительные операции
- •6.3. Эпитаксия
- •6.4. Термическое окисление
- •6.5. Легирование
- •6.5.1. Способы диффузии
- •6.5.2. Теоретические основы диффузии
- •6.5.3. Ионная имплантация
- •6.6. Травление
- •6.7. Техника масок
- •6.7.1. Фотолитография
- •6.7.2. Фотошаблоны
- •8.7.3. Новые решения и тенденции
- •6.8. Нанесение тонких пленок
- •6.8.1. Термическое (вакуумное) напыление
- •6.8.2. Катодное напыление
- •6.8.3. Ионно–плазменное напыление
- •6.8.4. Анодирование
- •6.8.5. Электрохимическое осаждение
- •6.9. Металлизация
- •6.10. Сборочные операции
- •6.11. Технология тонкопленочных гибридных ис
- •6.11.1. Изготовление пассивных элементов
- •6.11.2. Монтаж навесных компонентов
- •6.12. Технология толстопленочных гибридных ис
- •Литература
4.5. Диффузия в гетерогенном твердом теле
Диффузионные процессы с участием двух гетерогенных тел находят широкое применение при изготовлении микроэлектронных структур. К таким процессам в первую очередь относятся процессы перераспределения примеси между эпитаксиально выраженным слоем одного полупроводника на поверхности другого полупроводника и диффузии примеси в эту структуру, а так же диффузия примеси в полупроводник сквозь слой окисла или диэлектрика, и диффузия примесей в полупроводник из этих слоев.
Особенностью таких процессов является различие в коэффициентах диффузии составных гетерогенных тел.
Имеем гетерогенное твердое тело, состоящее из полубесконечного полупроводника, на поверхности которого расположим гетерогенный слой толщиной L. В эту структуру осуществляется диффузия из бесконечного источника. Коэффициенты диффузии в гетерогенном слое и полупроводнике различны и равны соответственно D1 и D2. Пусть граница раздела сред совпадает с координатой х = 0. Распределение концентрации примеси в такой структуре, очевидно, описывается решением диффузионных уравнений:
для –L<x<0;
для x>0.

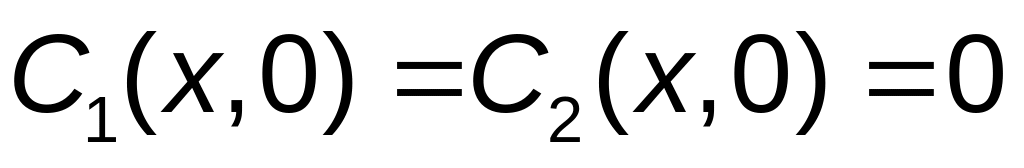

При следующих начальных условиях
при x
> –L.
Граничными условиями являются:
а) постоянство концентрации примеси на поверхности гетерогенного тела
С1 = С0 при x = -L;
б) равенство потоков на границе раздела сред ( отсутствие накопления примеси на границе)
;
в) отсутствие концентрации на большом расстоянии от границы раздела
С2
= 0 при х
=
;
г) линейность изменения функции С2 = f (C1) на границе раздела сред
С2 = mC1, при х = 0,
где m – коэффициент, показывающий в каком соотношении находятся концентрации примеси в средах на границе раздела в любой момент времени t >0.
4.6. Техника проведения процессов диффузии
Диффузию проводят в сравнительно ограниченном диапазоне температур, например для кремния 1100 – 1300 °С.
Различают диффузию из газовой фазы, жидкой фазы, твердой фазы.
4.6.1. Диффузия из газовой фазы
Если в изолированный объем поместить полупроводник и сублимирующую примесь, нагреть их до температуры сублимации или выше, то в объеме вскоре установится определенное парциальное давление сублимирующего вещества.
Молекулы пара адсорбируются на всех поверхностях, в том числе и на поверхности полупроводника. При достаточно высокой температуре начинается диффузия примеси в полупроводник. Если скорость притока новых молекул взамен ушедших в полупроводник равна или больше скорости диффузии, то в поверхностном слое устанавливается равновесие концентрации атомов, равная предельной растворимости при данной температуре.
Для разбавленных растворов, какими можно считать твердые растворы примесей в полупроводниках, поверхностная концентрация С0 связана с давлением примесных паров рi над полупроводником следующим соотношением:
,
где

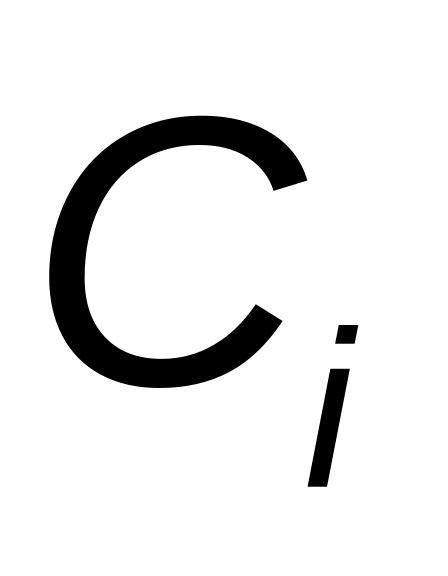

– собственная концентрация атомов
полупроводника;
p – давление пара над чистым примесным веществом при температуре Т;
– постоянная, характеризующая систему;
R – газовая постоянная.

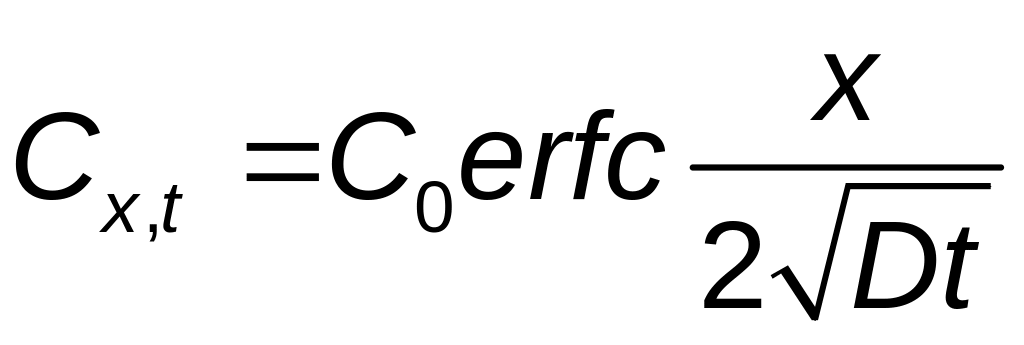

Если равновесие на поверхности достигается за время, меньшее чем длительность диффузии, то поверхностную концентрацию можно считать постоянной. Поэтому в большинстве случаев распределение примесей при диффузии из газовой фазы описывается функцией дополнения к интегралу ошибок. Распределение концентрации примеси по глубине диффузионного слоя в момент времени t описывается выражением:

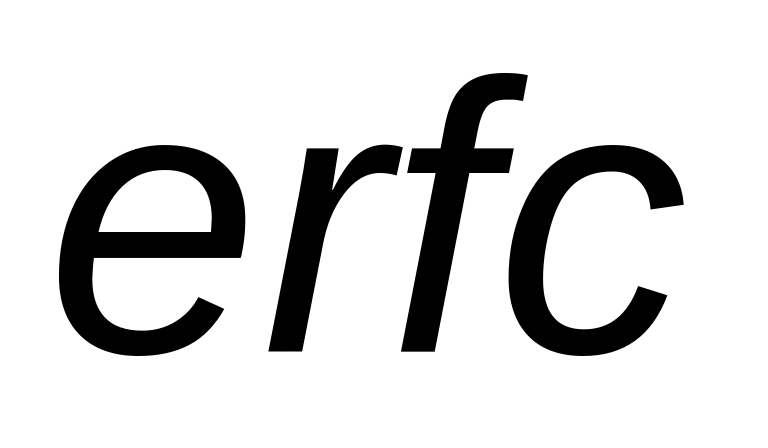

Символом
обозначена функция дополнения интеграла
ошибок до 1 (error
function
complementary).

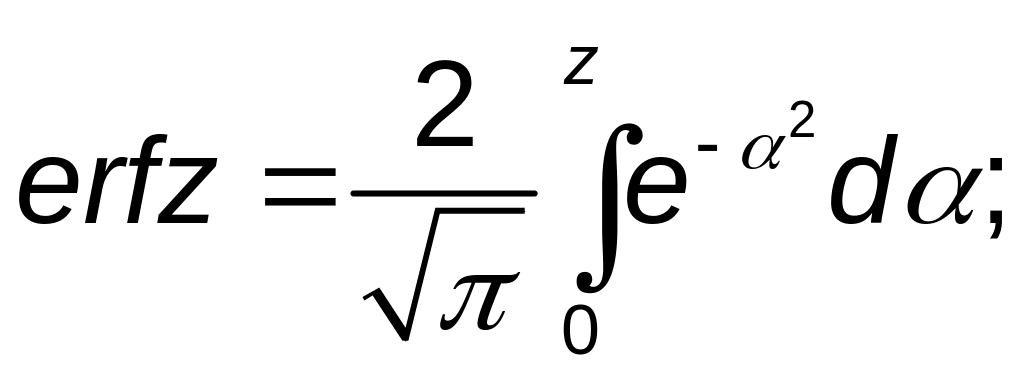

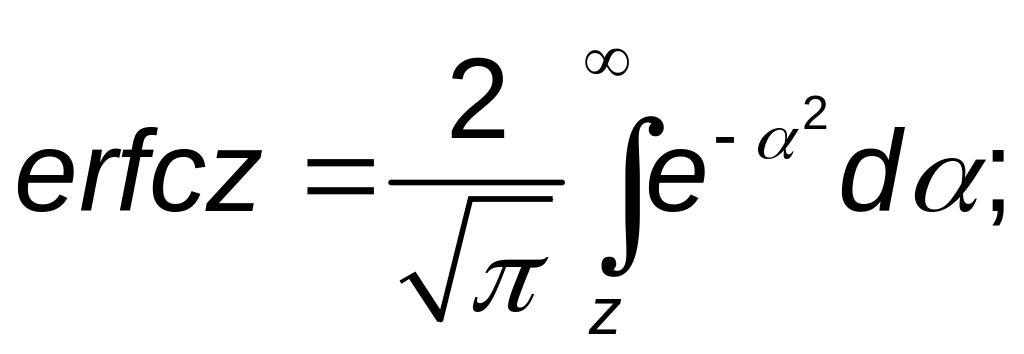

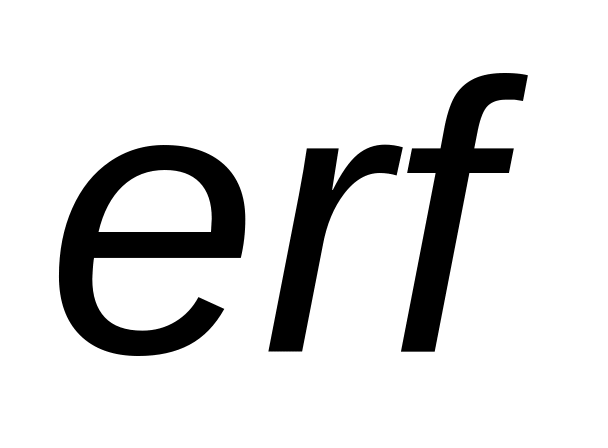

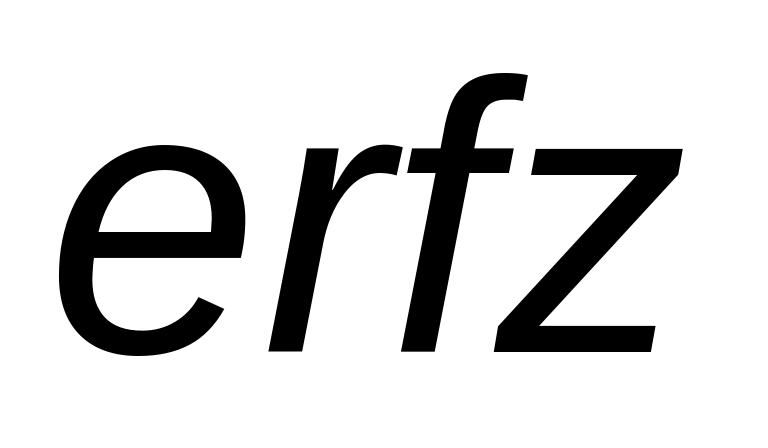

Между ней и функцией ошибок
существует соотношение:
.

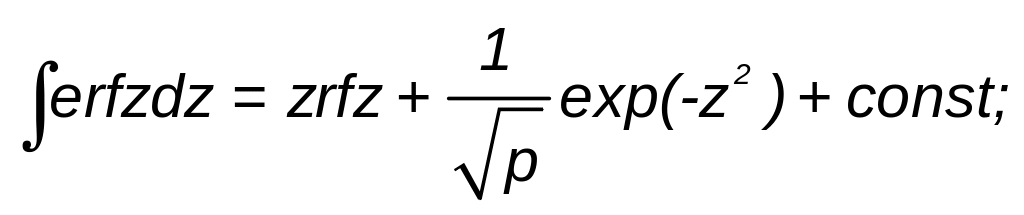

Иногда требуется вычислить интеграл или производную от функции ошибок:
Функция
(1) и exp(-z2)
(2) в полулогарифмическом (а) и линейном
(б) масштабах.
