1. Визначення розрахункових витрат води.
Визначимо витрати води для кожної виробничої будівлі при роботі водопроводу до пожежі, тобто розрахуємо всі величини, що входять в рівняння Qрозр = Qг/п + Qвир + Qд
Данні розрахунку зводимо в табл.45. В зв’язку з тим що сумарні протипожежні витрати залежать від площі підприємства, то встановимо кількість одночасно можливих пожеж в залежності від площі підприємства. Відповідно до генерального плану площа фабрики складає:
S = 900•700 = 630000 м2 = 63 га.
При такій площі (див. СНиП 2.04.02-84) допускається можливість виникнення у визначений проміжок часу однієї пожежі. Для визначення при цьому загальної пожежної витрати води необхідно встановити її величину для кожної виробничої будівлі.
Витрата води на внутрішнє пожежегасіння визначаємо по СНиП 2.04.02-84 табл. 2.
Як видно з табл. 44, найбільшу пожежну витрату буде потрібно для ткацького цеху (IV), вона дорівнює:
Qпож = Qзовн + Qви = 30 + 10 = 40 л/с.
2. Гідравлічний розрахунок водопровідної мережі
Цей розрахунок включає ряд етапів.
Підготовчий період. Складаємо розрахункову схему зовнішньої водопровідної мережі (мал. 4) з нанесенням на неї точок відбору води виробничими будівлями (див. мал. 3). Величини вузлових витрат визначені за даними табл. 1 (гр. 16).
Вибираємо точку зустрічі потоків. У нашому прикладі це точка 4, до якої від точки живлення мережі 1 вода рухається по двох напрямах: 1—2—3—4 і 1— 6—5—4. У точці 4 відбирається 12,57 л/с. Починаючи від точки 4 розподіляємо вузлові витрати по ділянках, дотримуючись умов балансу витрат (81), припускаючи, що до цієї точки по ділянці 3—4 поступає 8л/с, а з ділянки 5—4—остання кількість води 4,57 л/с. Тоді витрати води на окремих розрахункових ділянках будуть, л/с:

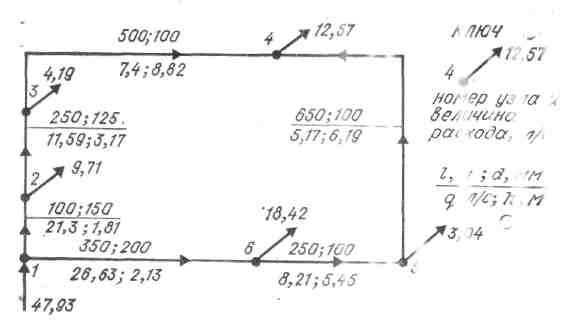

Мал. 4. Розрахункова схема зовнішньої водопровідної мережі до пожежі
1 – 6 – точки відбору води
на ділянці 4 – 3 8
3 – 2 8+4,19 = 12,19
2 – 1 12,19 + 9,71 = 21,9
4 – 5 4,57
5 – 6 4,57 + 3,04 = 7,61
6 – 1 7,61 + 18,42 = 26,03
Разом 21,9 + 18,42 = 47,93
Сумарна витрата 47,93 л/с обов'язково повинна дорівнювати витраті води в точці живлення 1.
По величині попередньо розподілених витрат на ділянках і економічно доцільним швидкостям руху води підбираємо діаметри труб (табл. 42). Початкові дані для розрахунку наносимо на розрахункову схему (див. мал. 4).
Ув'язка водопровідної мережі. Початкові і розрахункові дані зводимо в табл. 45, в якій опір для чавунних труб приймаємо по табл. 43, а значення поправочного коефіцієнта Кп — по табл. 5.
Як видно з табл. 45, сумарні втрати напору в півкільцях дорівнюють
h 4—3—2—1 = 15,79 м; h 4—5—6—1 = 11,49 м.
При цьому неув'язка Δh = 15,79—11,49 = 4,3 м > 0,5 м перевищує допустиму.
Визначимо поправочну витрату по формулі (86)
Δq = Δh / 2∑Sq = 4,3 / 2•3,409 = 0,6 л/с
Ввівши увязочну витрату і підрахувавши втрати напору на ділянках, знаходимо значення неув'язки Δh = 13,8 – 13,77 = 0,03, що менше допустимої величини.
Тоді втрати напору в мережі при роботі водопроводу до пожежі будуть дорівнювати:
hс = 13,8 + 13,77 / 2 = 13,79 м.
