Измерение коэффициента гармоник
Как известно, коэффициент гармоник характеризует степень нелинейных искажений гармонических сигналов. Он представляет собой отношение среднеквадратического значения всех гармоник напряжения (или тока) искаженного сигнала, кроме первой, к среднеквадратическому значению напряжения (или тока) первой гармоники:
(7.36)
Приборы, измеряющие этот коэффициент, называют измерителями нелинейных искажений.
Распространенный
метод измерения коэффициента гармоник
— метод «подавления основной частоты».
Он заключается в сравнении
среднеквадратического значения полного
напряжения искаженного сигнала с
среднеквадратическим значением
напряжения всех высших гармоник, начиная
со второй, имеющихся в искаженном
сигнале. В этом случае фактически
измеряется не коэффициент
,
а величина
,
определяемая формулой
(7.37)
Сравнивая (7.36) и (7.37), легко установить связь между значениями и
Внесли
искажения не очень велики
,
то коэффициенты
и
отличаются
мало (меньше, чем на 1%).

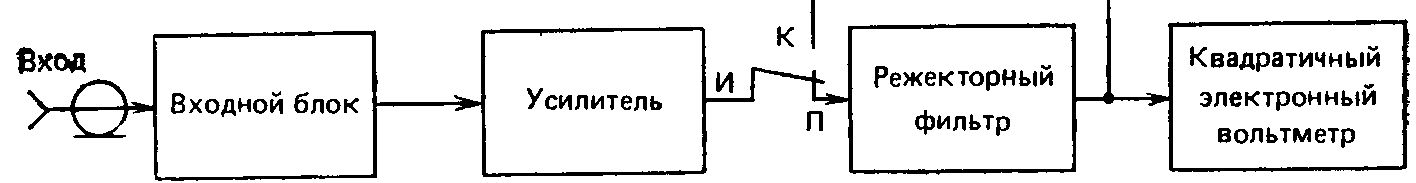

Принцип действия прибора (рис. 7.19) заключается в следующем. При установке переключателя П в положение К (КАЛИБРОВКА) исследуемый сигнал подается с выхода предварительного усилителя, минуя фильтр, непосредственно на электронный вольтметр. Последний измеряет среднеквадратическое значение напряжения всего искаженного сигнала. Когда же переключатель П устанавливается в положение И (ИЗМЕРЕНИЕ), между усилителем и вольтметром оказывается включенным режекторный фильтр, настроенный на частоту исследуемого сигнала (частоту первой гармоники). При наличии фильтра, практически полностью подавляющего первую гармонику и почти свободно пропускающего высшие гармоники, на вольтметр поступает только напряжение высших гармонических составляющих сигнала. Вольтметр, обладающий квадратичной характеристикой, измеряет среднеквадратические значения напряжений независимо от их формы.
Сравнением показания вольтметра во втором случае с его показанием, полученным в первом случае, определяют значение коэффициента . В приборе с ручными регулировками такое сравнение осуществляют следующим способом. Коэффициент усиления предварительного усилителя регулируют так, чтобы на вход вольтметра при отключенном фильтре всегда подавалось напряжение, значение которого вызывает отклонение стрелки индикаторного прибора до конечного деления на его шкале, принятого за единицу. Эта операция называется калибровкой.
После калибровки включают фильтр, подавляющий напряжение первой гармоники, и фиксируют показание вольтметра, измеряющего среднеквадратическое значение напряжения только высших гармоник.
Шкала вольтметра градуируется непосредственно в единицах коэффициента (в процентах и децибелах).
Режекторный
фильтр чаще всего представляет собой
мостовой RС-фильтр,
подавляющий первую гармонику и равномерно
пропускающий высшие (вторую и третью)
гармоники. Иначе говоря, у такого
фильтра
(i=2,
3,...).
Мост включается в схему усилителя с
обратной связью, что улучшает
