Стробоскопические осциллографы
Для исследования быстропротеиающих процессов или очень коротких импульсов (периодически повторяющихся ,или искусственно превращаемых в периодическую последовательность) успешно применяется стробоскопический метод осциллографирования. Он позволяет значительно уменьшить скорость развертки по сравнению с той, которая требуется при непосредственном наблюдении исследуемого импульса т скоростном осциллографе, и резко сузить полосу пропускания усилителя вертикального отклонения, что решает проблему усиления сигнала. Не требуя применения специальных ЭЛТ, метод дает возможность получить эквивалентную полосу пропускания порядка сотен и тысяч мегагерц при фактической полосе пропускания усилителя вертикального отклонения в десятки килогерц или единицы мегагерц и чувствительности до 1 мм/мВ.

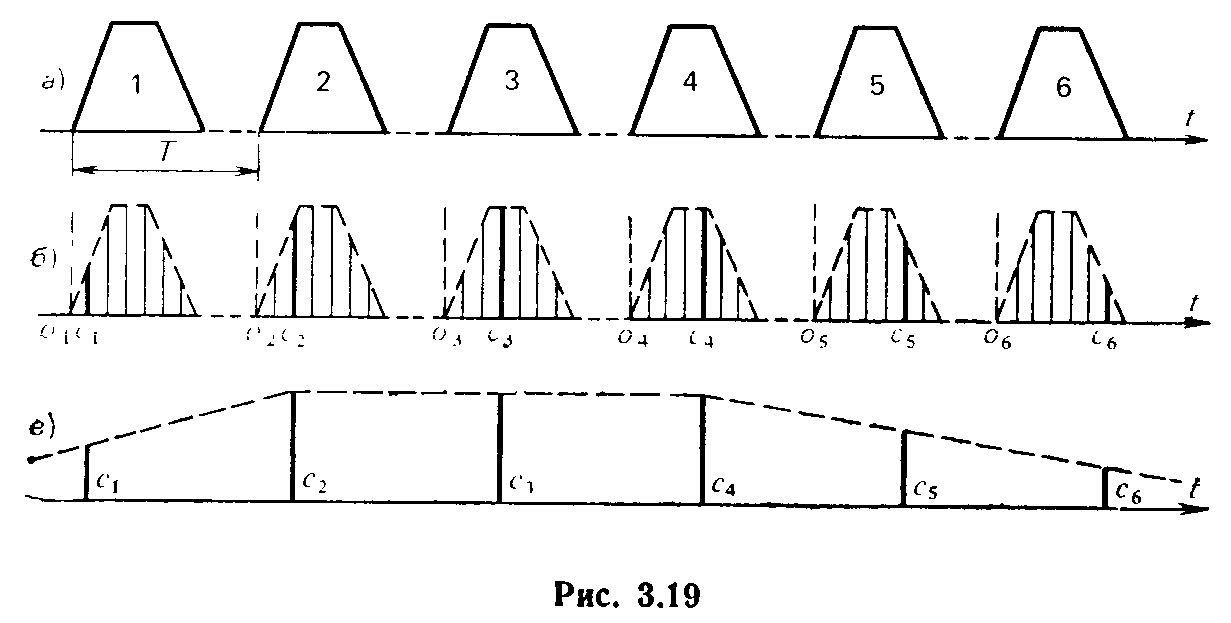

Скорость развертки удается уменьшить, трансформируя масштаб времени. На экране осциллографа появляется изображение, по форме подобное исследуемому сигналу, но в увеличенном временном масштабе. Осуществляется стробоскопический метод с помощью амплитудно-импульсной модуляции (АИМ) исследуемого сигнала. При этом роль переносчиков информации играют короткие стробирующие импульсы, длительность которых значительно меньше длительности импульса, подлежащего осцилло- графираванию. Принцип трансформации масштаба времени поясняет рис. 3.19.
Исследуемый сигнал (рис. 3.19,а) представляет собой повторяющиеся импульсы с периодом Т (частота повторений F=1/T). Этим сигналом модулируется последовательность коротких импульсов с периодом следования Т+∆Т (интервал ∆Т называют интервалом дискретизации или считывания), причем период Т кратен интервалу считывания ∆Т. В результате модуляции получают импульсы, высоты которых пропорциональны значениям исследуемого напряжения в отдельные моменты времени (рис. 3.19,6). Первое дискретное значение считывается в 1-м импульсе исследуемого сигнала стробирующим импульсом с1 сдвинутым относительно опорного импульса 01 на интервал ∆Т; второе дискретное значение считывается во 2-м импульсе сигнала стробирующим импульсом с2, сдвинутым от опорного импульса о2 на интервал 2∆Т; третье дискретное значение — в З-м импульсе сигнала импульсом с3, причем интервал о3с3 равен З∆Т, и т. д. Таким образом, осцил-
лографируемый
сигнал .полностью считывается по точкам
импуль- сами
(рис. 3.19,0). После этого процесс считывания
многократно повторяется.
Масштаб времени увеличивается во столько раз, во сколько- период следования Т осциллографируемых импульсов больше интервала считывания ∆Т. При этом для получения изображения на экране стробоскопического осциллографа требуется скорость развертки в m=T/∆Т раз меньше, чем для получения такого же изображения непосредственно на экране скоростного осциллографа. Масштаб можно растянуть еще больше, если считывать каждое последующее дискретное значение исследуемого сигнала не в идущих подряд импульсах исследуемого сигнала, а после пропуска некоторого числа р импульсов.
Итак,
суть стробоскопического метода
осциллографирования заключается в
считывании дискретных значений
исследуемого сигнала путем амплитудной
модуляции исследуемым напряжением
последовательности коротких стробирующих
импульсов, фаза которых изменяется
относительно исследуемого сигнала, а
их частота
равна
или в целое число р
раз меньше
частоты повторения F
импульсов исследуемого напряжения. При
этом с каждым из повторяющихся сигналов
должно совпадать не более одного
стробирующего импульса.
Возможность
применения при стробоскопическом
осциллогра- фировании усилителя
вертикального отклонения с полосой
пропускания во много раз более узкой,
чем требуется при непосредственном
наблюдении импульсов наносекундной
или пикосекундной длительности «а
экране скоростного осциллографа,
обусловлена следующим. Так как моменты
появления стробируюищх импульсов,
считывающих соседние дискретные значения
исследуемого сигнала, разделены
значительными интервалами времени
или рТ=р/F,
то можно растянуть, удлинить
промодулированные сигналом стробирующие
импульсы и тем самым во много раз сузить
их спектр. Кроме того, поскольку информацию
о считанном дискретном значении сигнала
несет только амплитуда стробирующего
импульса, то при усилении промодулированных
стробирующих импульсов не нужно
принимать меры для сохранения их формы.
Поэтому наличие частотных искажений,
вносящих систематическую погрешность,
при линейном режиме работы усилителя
не нарушает пропорциональности между
амплитудами выходного напряжения и
усиливаемого стробирующего импульса.

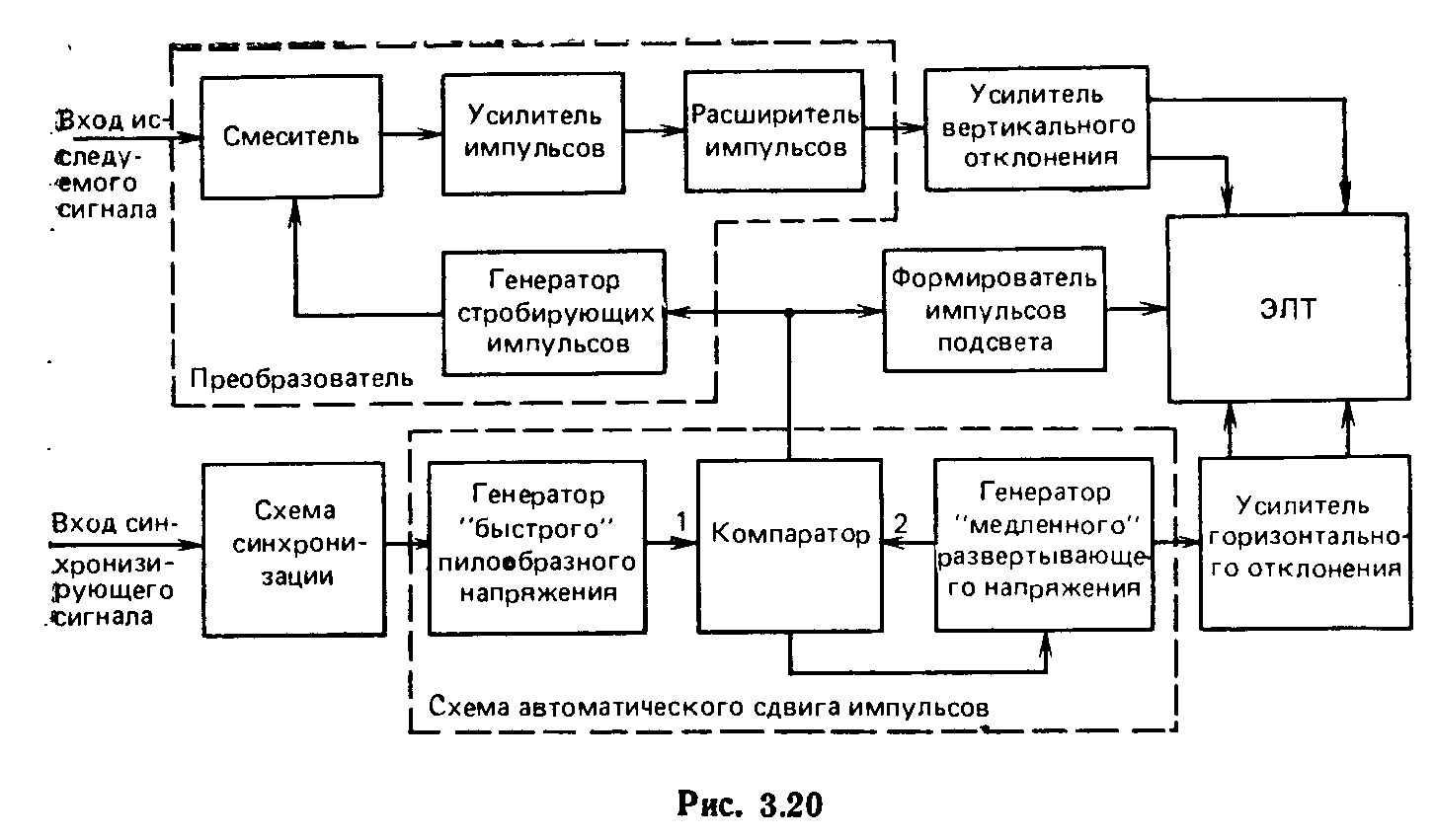

Структурная схема стробоскопического осциллографа приведена на рис. 3.20 (для упрощения не показаны входные блоки). Его работа заключается в следующем.

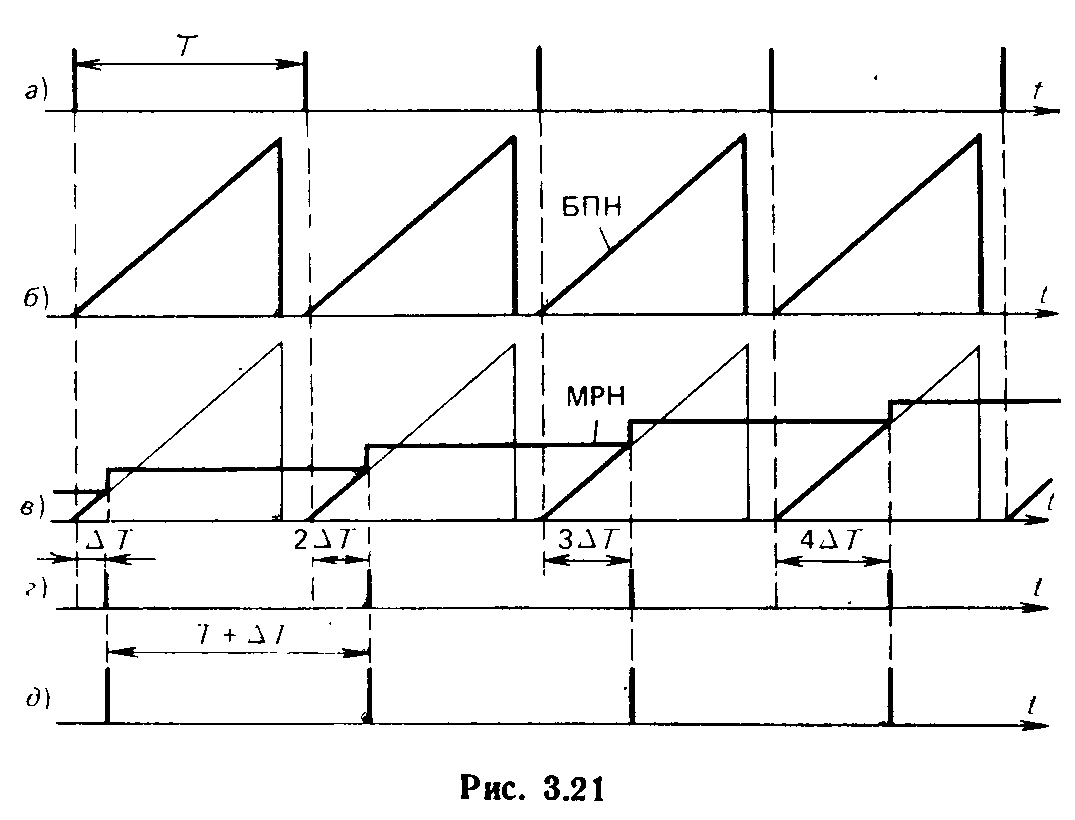

Синхронизирующие импульсы (рис. 3.21,а), жестко связанные с исследуемым сигналом, поступают в схему синхронизации. Она формирует из импульсов синхронизации стандартные импульсы с крутым фронтом. Сформированные сигналы подаются в схему автоматического сдвига и запускают генератор, вырабатывающий «быстрое» пилообразное напряжение (рис. 3.21,6). Оно подводится
к входу 1 компаратора, где сравнивается с поступающим на вход 2 «медленным» развертывающим напряжением (рис. 3.21,в). Последнее представляет собой ступенчатое линейно-иаменяющееся напряжение. В каждый момент равенства значений напряжений на входах 1 и 2 компаратора на его выходе возникает импульс (рис. 3.21,г), которым запускается генератор стробирующих импульсов. Выходной сигнал компаратора подается также в генератор «медленного» развертывающего напряжения и его «ступенька» получает приращение.
К приходу следующего синхронизирующего импульса по истечении периода Т (рис. 3.21,а) значение напряжения на входе 2
компаратора больше, чем в предыдущем случае (рис. 3.21,в). Выходной имиульс компаратора появляется через интервал Т+∆Т относительно предыдущего выходного импульса (рис. 3.21,г). Так как каждому выходному импульсу компаратора соответствует стро- бирующий импульс (рис. 3.21,г и д), то период следования стробирующих импульсов получается равным Т+∆Т. Сдвиг каждого последующего стробирующего импульса относительно соответствующего ему синхронизирующего (опорного) импульса увеличивается на интервал ∆Т (рис. 3.21,а и д). Интервал считывания ∆Т, как видно из рис. 3.21,в, можно регулировать изменением .приращения ступенчатого напряжения «медленной развертки». При включении делителя частоты в схеме синхронизации период следования стробирующих импульсов получается рТ+∆Т (р— коэффициент деления частоты следования синхронизирующих импульсов).
Исследуемый сигнал подводится (рис. 3.20) к смесителю, где осуществляется амплитудная модуляция стробирующих импульсов (АИМ). С выхода смесителя импульсы поступают через усилитель и расширитель на вход усилителя вертикального отклонения. К вертикально отклоняющим пластинам подводятся широкие импульсы, амплитуды которых пропорциональны считанным значениям исследуемого сигнала.
Формирователь импульсов подсвета с поступлением на его вход сигнала компаратора вырабатывает стандартный импульс, который подается на электрод управления яркостью ЭЛТ (рис. 3.20), в результате чего подсвечивается начальная часть вершины расширенного импульса. На экране получается последовательность светящихся точек, размеры вертикального отклонения которых соответствуют считанным значениям напряжения исследуемого сигнала, поданного на вход осциллографа. Так создается осциллограмма исследуемого сигнала.
Стробоскопический метод обеспечивает высокую чувствительность осциллографа, так как вследствие узкой полосы пропускания усилителя вертикального отклонения последний имеет низкий уровень собственных шумов. Рассмотренный принцип считывания сигнала по точкам позволяет со сравнительно большой степенью точности измерять интервалы времени на сигнале и легко изменять временной масштаб осциллограммы. Степень искажения осциллограмм, получаемых при стробоскопическом осциллографировании, зависит от интервала считывания и погрешностей, вносимых преобразователем. При правильном выборе интервала считывания (он не должен быть слишком малым) и рациональном выполнении преобразователя относительные погрешности воспроизведения невелики.
В заключение следует отметить, что имеются аналоговые и цифровые стробоскопические осциллографы. Современные цифровые приборы этого вида строятся на основе микропроцессорной системы.
