4. Выбор типов сварных соединений

Выбор типа соединения зависит от:

• толщины свариваемых деталей;

• вида сварки;

• условий эксплуатации (т.е. группы конструкций).

В строительных конструкциях соединения, выполняемые дуговой сваркой, могут быть стыковыми, угловыми, тавровыми и нахлесточными. В зависимости от толщины деталей и способа сварки каждый тип имеет условное буквенное и цифровое обозначение (например С5, У5, Т3, Н1 и т.д.). Кроме условного обозначения соединения необходимо также определить:

• характер шва (односторонний, двухсторонний; на подкладке и т.д.);

• форму подготовки кромок свариваемых деталей (по отбортовке, без скоса кромок, с односторонним или двухсторонним скосом кромок и т.д.);

• размеры подготовленных под сварку кромок деталей, размеры выполненного шва и их предельные отклонения от номинала.

Указанная информация содержится в государственных стандартах [7-9] и частично в табл.6, где приведены сварные соединения, наиболее часто встречаемые в строительных конструкциях.

В технологической карте для операции «сборка и прихватка» необходимо привести условное обозначение выбранного типа сварного соединения, эскиз подготовленных под сварку кромок свариваемых деталей с указанием конструктивных размеров и предельных отклонений по толщине деталей, зазоры и угол скоса кромок.

На чертеже элемента металлической конструкции должны быть представлены сечения всех сварных соединений с указанием размеров и допустимых отклонений швов в соответствии с ГОСТ.

В приложении 3 представлен образец заполнения графы 4 технологической карты «типы сварных соединений, разделка кромок» с использованием рекомендаций настоящих методических указаний.

5. Выбор сварочных материалов

Сварочные материалы – электроды покрытые, сварочные проволоки (сплошного сечения и порошковые), флюсы и защитные газы относятся к расходуемым в процессе сварки и прихватки материалам.

Выбор вида и марки сварочного материала зависит от:

• марки свариваемой стали;

• вида сварки;

• условий эксплуатации конструкций, т.е. группы конструкций и климатического района, в котором эксплуатируется конструкция.

Сварочные материалы должны обеспечивать свойства металла шва на уровне свойств свариваемой стали.

Для прихватки применяют те же сварочные материалы, что и для сварки.

Сварные соединения, наиболее часто применяемые при изготовлении и монтаже металлоконструкций

Вид соедине-ния	Форма подготовки кромок	Характер выполнен-ного шва	Эскиз		Условные обозначения сварных соединений, способов сварки, пределы толщин элементов свариваемых
					Автоматической и механизирован-ной под флюсом, ГОСТ 8713-79*		Автом. и мех. в защитных газах ГОСТ14771-76*		ручной сваркой ГОСТ 5264-80*
1	2	3	4		5		6		7
Сты-ковое	Без скоса кромок	Односто-ронний			С4-АФф 3-16		С2-УП 0,8-6,0		С2 0,8-6,0-
	Без скоса кромок	Двусторон-ний			С7-АФ ПФ 2-20		С7-УП 3-12		С7 2-5
	Со скосами двух кромок	Односто-ронний			С18-АФф 12-30		С17-УП 3-60		С17 3-60
	С двумя симметричными скосами двух кромок	Двусторон-ний			С38- АФф 24-60		С25-УП 6-120		С25 8-120
Тавро-вое	Без скоса кромок	Односто-ронний				Т1-АФ ПФ 3-40		Т1-УП 0,8 - 40		Т1 2-40
	То же	Двусторон-ний				Т3-АФ ПФ 3-20		Т3-УП 0,8 - 40		T3 2-40
	С двумя скосами кромки с полным проваром	То же				Т8-АФ ПФ 16-40		Т8-УП 6-80		Т8 8-100

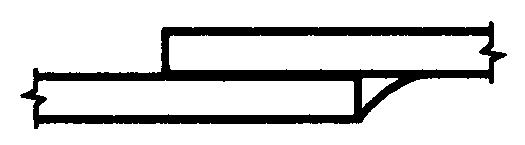

Нахлесточное	Без скоса кромок	Односто-ронний				H1-АФ ПФ 1-20		Н1-УП 0,8 - 60		H1 2-60

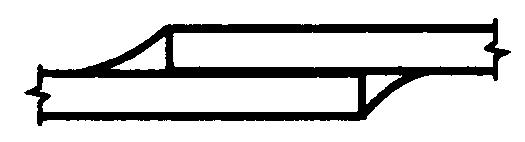

	То же	Двусторонний				Н7-АФ ПФ 1-20		Н2-УП 0,8 - 60		Н2 2-60

Примечание. В табл.4 приняты следующие обозначения способов сварки:

АФ - автоматическая под флюсом на весу;

АФф - автоматическая и механизированная под флюсом на флюсовой подушке;

ПФ - полуавтоматическая под флюсом на весу

УП – автоматическая или механизированная в защитных газах.

Толщина свариваемых материалов: применение газовой сварки экономически целесообразно для материалов толщиной до 10 мм.

Типы материалов: нелегированные и легированные стали, стальное литье, серый чугун, цветные металлы.

Область использования: сварка тонкостенных металлических изделий, сельскохозяйственноеи транспортное машиностроение, монтаж и ремонт трубопроводов.

Параметры: скорость плавления стали 0,2 — 0,5, алюминия 0,15 — 0,2 кг/ч.

Выбор характеристики пламени: нейтральное пламя (соотношение горючий газ: кислород = 1: 1) применяют при сварке стали, окислительное пламя (избыток кислорода) — при сварке латуни, восстановительное пламя (избыток горючего газа) — при сварке алюминия и алюминиевых сплавов.

Положение шва при сварке: нижнее, горизонтальное, горизонтальное на вертикальной поверхности, полупотолочное, потолочное, вертикальное (снизу вверх и сверху вниз)
