4.1.2 Определение объемов работ при разработке котлована

Определение размеров котлована будем вести согласно указаниям СНБ 5.01.01-99 «Основания и фундаменты зданий и сооружений»

Для определения поперечных и продольных размеров котлована используются следующие схемы: рис.4.1.

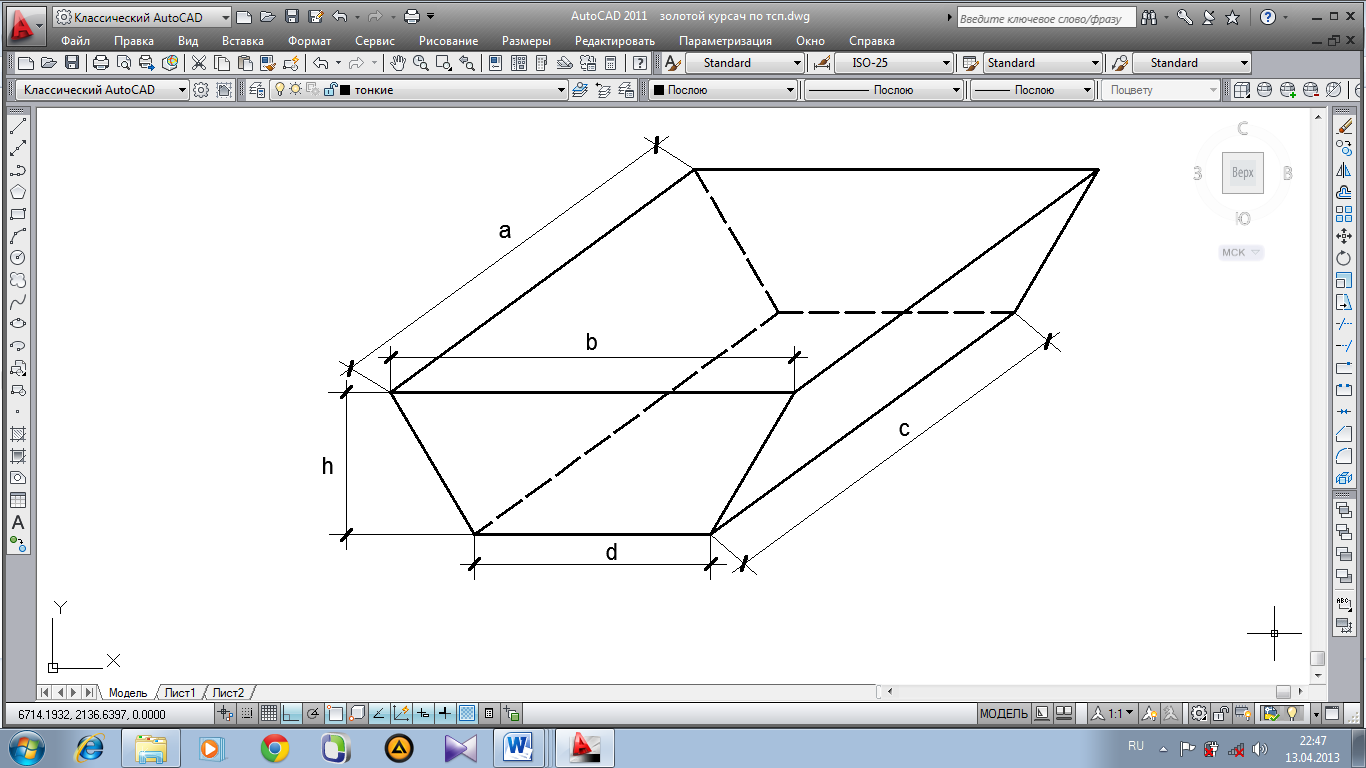

Рисунок 4.1-Схема определения размеров котлована с откосами

Определяем продольные и поперечные размеры котлована.

Размер ямы понизу определяется, учитывая, что расстояние от наружной грани фундамента до нижней бровки откоса должно быть не менее 0,6 м, принимаем по П16-03к СНБ 5.01.01-99 «Земляные сооружения. Основания фундаментов. Производство работ»

Коэффициент откоса, принимаемый для супеси по табл. П1 /1/ равным m = 0,67;

Размеры котлована понизу:

Длина котлована понизу: b=18+0,5+2*0,6=19,7 м;

Ширина котлована понизу: a=4,5*3+0,5++2*0,6=15,2 м;

Размеры котлована поверху:

Длина котлована поверху: d=19,7+2*1*1,6=22,9 м;

Ширина котлована поверху: c=15,2+2*1*1,6=18,4 м;

Площади прямоугольного котлована:

F_н = cd ,

F_н=18,4*22,9=421,36 м²

F_в= ab ,

F_в=15,2*19,7=299,44 м²

Вычисляется F_ср:

F_ср = ,

F_ср=((15,2+18,4)*(19,7+22,9))/4=357,84 м²

Значения F_н, F_в, F_ср подставляются в формулу Симпсона, и тогда она

примет вид:

Объем ямы в м³ определяется по формуле Симпсона:

Найдем объем въездных траншей по формуле:

,

где m^’–коэффициент заложения дна траншеи, m^’=7

m=1-коэффициент заложения откосов

f–ширина траншеи по дну (f=4м при одностороннем проезде);

h=1,6 –глубина котлована в месте примыкания траншеи.

V_в.тр=1,6²/6(3*4+2*1*1,6*(7-1)/7)*(7-1)=37,74 м³

Общий объём всех котлованов

Vк= (V_К+V_тр) 2= (573,91+37,74) 2=1223,3 м³.

Недобор грунта в м² по дну котлована (в летнее время) определяется по площади траншеи понизу.

S_недоб=c d=18,4*22,9 = 421,36 м².

Объем обратной засыпки в м³ V_{обр.зас.} определяется по формуле:

V_{обр.зак}=( V_котл + V_в.тр - V_фунд)*K_ор.

где V_фунд.- объем лишнего грунта, определяемый по габаритам подземной части сооружения, м³

V_котл.-обший объем котлована (определяется по геометрическим размерам), м³.

V_фунд.= 1,6*0,5*(27+70)=77,6 м³

V_в.тр=37,74 м³

V_котл.=573,91 м³

V_{обр.зак.}=(573,91+37,74-77,6)*1,02=544,73 м³

Определяем объём уплотняемого грунта в пазухах фундаментов, учитывая что 25-30% принимается для уплотнения вручную, а остальные 70-75% - для механизированного уплотнения. Более точно объём уплотнения вручную определяется по геометрическим размерам. При этом учитывается, что расстояние от сооружения должно быть не менее 0,8 м.

V_y=V_{обр.зас.}=544,73 м³

м³

м³

Таблица 4.3-Объемы работ при разработке котлована

N п/п	Наименование работ	Ед.измерения	Количество
1	Разработка котлована, в том числе:	100м3	6,2233
	- в транспортное средство	100м3	0,776
	- на вымет	100м3	5,4473
2	Обратная засыпка пазух котлована бульдозером	100м3	6,2233
3	Уплотнение грунта обратной засыпки, в том числе:	100м3	5,4473
	- вручную	100м3	1,3618
	- катком	100м3	4,0855
